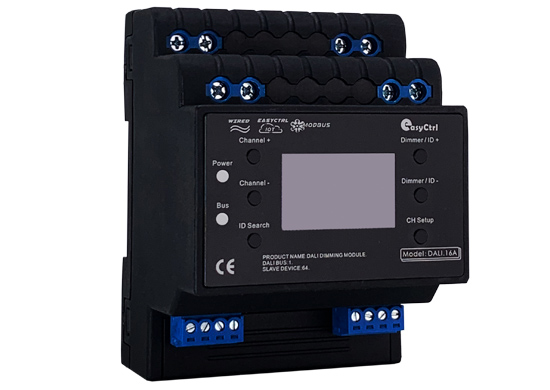

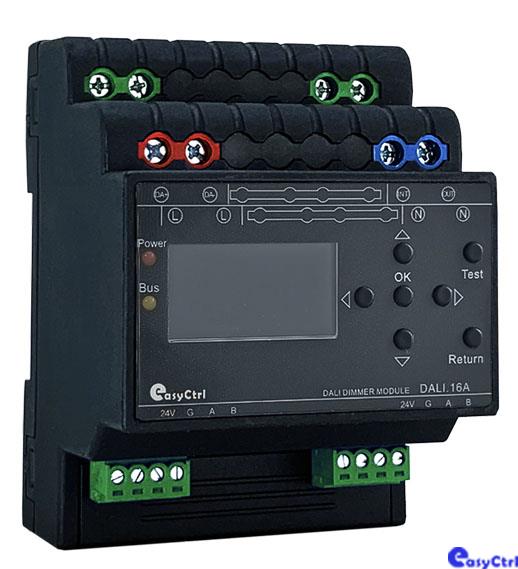

单路DALI调光调色控制器
DALI.16A
产品描述：
系统调光执行单元，一般安装在配电箱内，DALI2.0调光执行模块支持485总线协议与DALI协议的转换，支持DALI2.0协议，模块内置DALI电源，具有单条DALI总线，最多支持64个DALI驱动设备，可实现16个控制通道的调光调色,模块采用OLED显示屏，方便工程配置与调试。
功能特性：
■ 标准35mm导轨安装，占4个模数位
■ 可实现16个控制通道的调光调色
■ 30mm X 18mm 液晶显示屏
■ 64个驱动的DALI灯LED可任意分为16回路组控制支持设置各回路上电初始值
■ 内置DALI电源，具有单条DALI总线，最多支持64个DALI驱动的LED灯
■ 支持设置各回路的开机初始值(开启百分比、关闭百分比、断电前百分比状态)
■ 具有手动控制按钮，在网络故障时可手动控制回路的开关
■ 每个回路可设底限、高限、DALI器件上电恢复等自带火灾消防应急功能
■ 自带消防接口1个无源常开和1个有源24V
■ 支持在线刷新程序，Bus总线灯带断网故障报警功能
■ 支持开放式RS485/YC-BUS总线通信
技术参数：| 基本参数 |
| 工作电压 | 24VDC±10% |
| 最大功耗 | ≤0.6W |
| 额定电压 | 220V AC |
| 输出回路 | 64个DALI独立地址管理 |
| 继电器 | 1路16A继电器输出(针对特殊驱动处理) |
| 显示方式 | OLED屏显示
|
| 开关次数 | 空载：5,000,000次，负载：3,000,000次 |
| 防护 | 每个回路连接断路器 |
| 外部环境 |
| 工作温度 | -5?C~45?C |
| 工作相对湿度 | ≤90% |
| 储存温度 | -20℃~60℃ |
| 储存相对湿度 | ≤93% |
| 产品规格 | |
| 外型尺寸(长*宽*高) | 72 mm*102 mm*72 mm |
| 产品净重 | ≤261g/pcs |
| 外壳材料 | 通用型阻燃PP |
| 安装方式 | 标准35mm导轨安装 |
| 防护级别 | NONE |

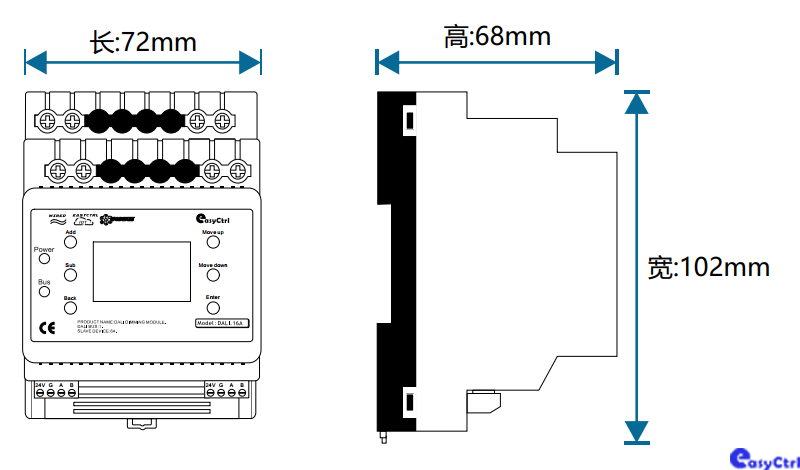

产品尺寸图

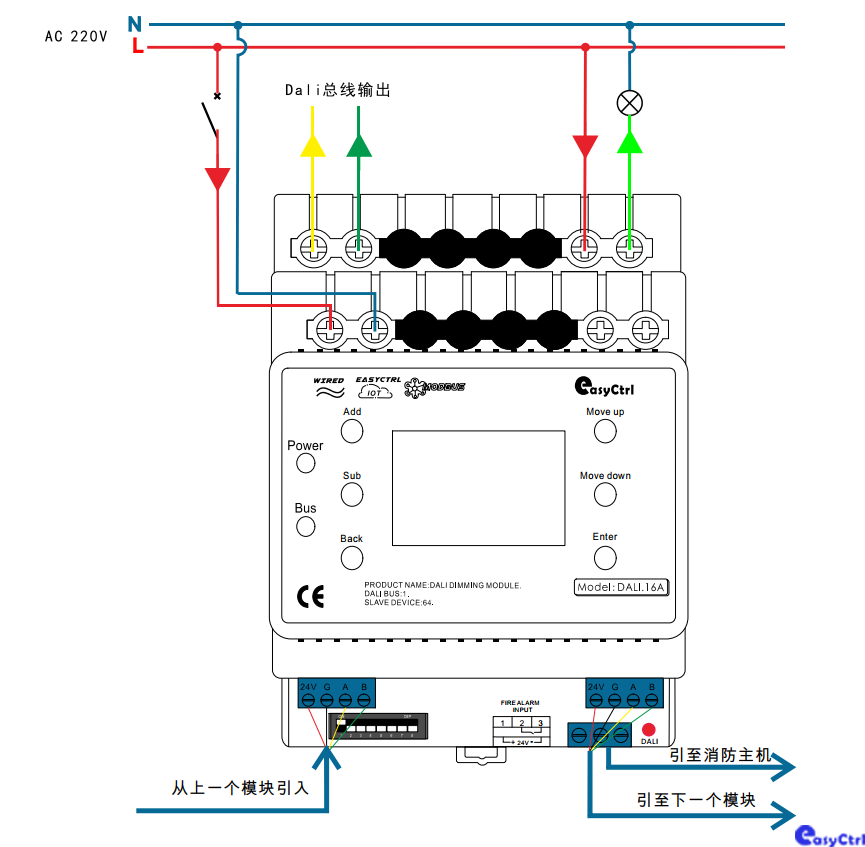

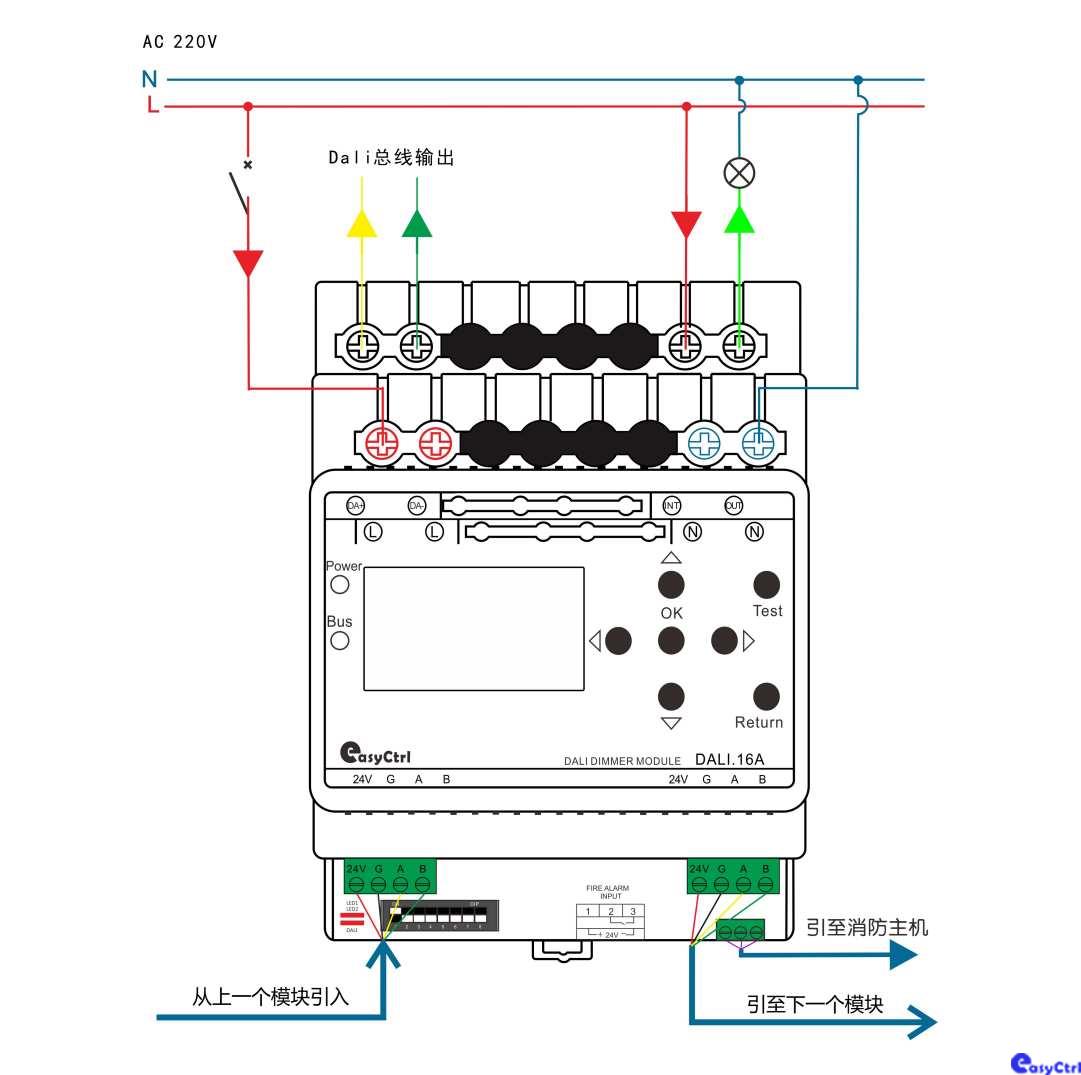

产品接线图

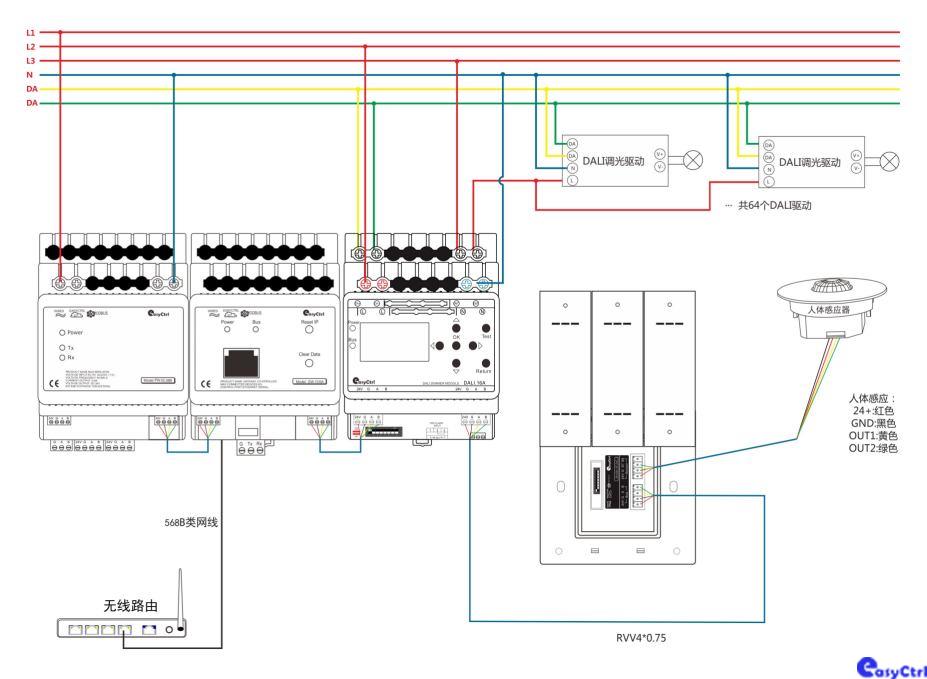

系统接线图
