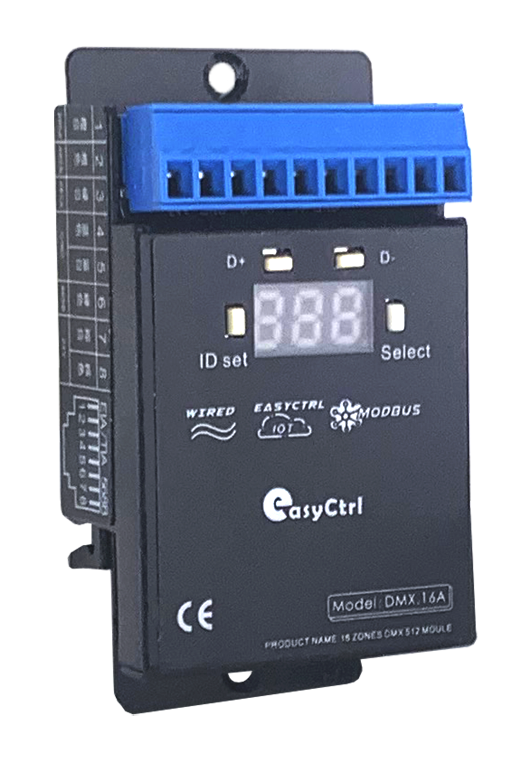

16路DMX512智能调光调色控制模块

16路DMX调光串色模块
YC-DMX.16A


产品描述：
系统调关执行单元，一般安装在配电箱内，导轨式或壁挂式安装，占2.5个模数位，可控制16个DMX通道，时时反馈各个回路状态；实现RGB灯带开关、调光、调色,，DMX洗墙灯，摇头灯等设备的控制，支持YC-BUS总线/RS485控制；

功能特性：
■ 标准35mm导轨安装，占2.5个模数位
■ 提供16组DMX152信号地址，每路可独立控制0-100亮度值，且带反馈
■ 执行场景命令后立即向监控中心返回各回路的实际 调光状态 DMX
■ 具有本机及远程编程与测试功能
■ 支持在线刷新程序，BUS总线灯带断网故障报警功能
■ 支持YC-BUS总线通信

技术参数：

基本参数
工作电压：24VDC±10%
额定功耗：≤0.4W
输出电压：24VDC±10%/5VDC±10%
信号通道：16路DMX512信号通道
信号接口：1路DMX512接口
总线网口：总线网口*2
显示界面：4×轻触式功能键；3×数码管LED灯；

外部环境
工作温度：-5?C~45?C
工作相对湿度：≤90%
储存温度：-20℃~60℃
储存相对湿度：≤93%

产品规格
外型尺寸(长*宽*高)：42mm*74 mm*32 mm
产品净重：≤112 g/pcs
外壳材料：拉丝铝壳工艺
安装方式：标准35mm导轨式安装
防护级别：NONE

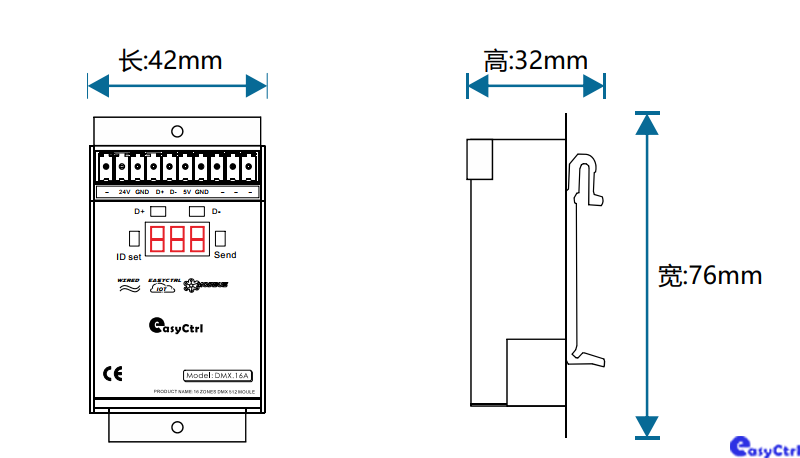

产品尺寸图：

系统接线图：

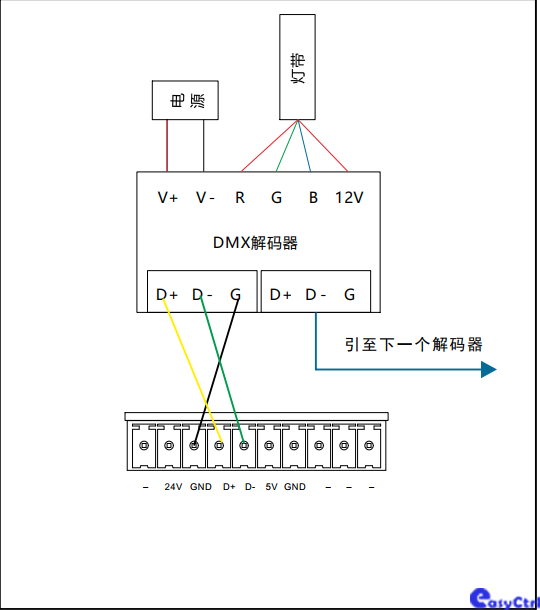

DMX512智能模块接线图

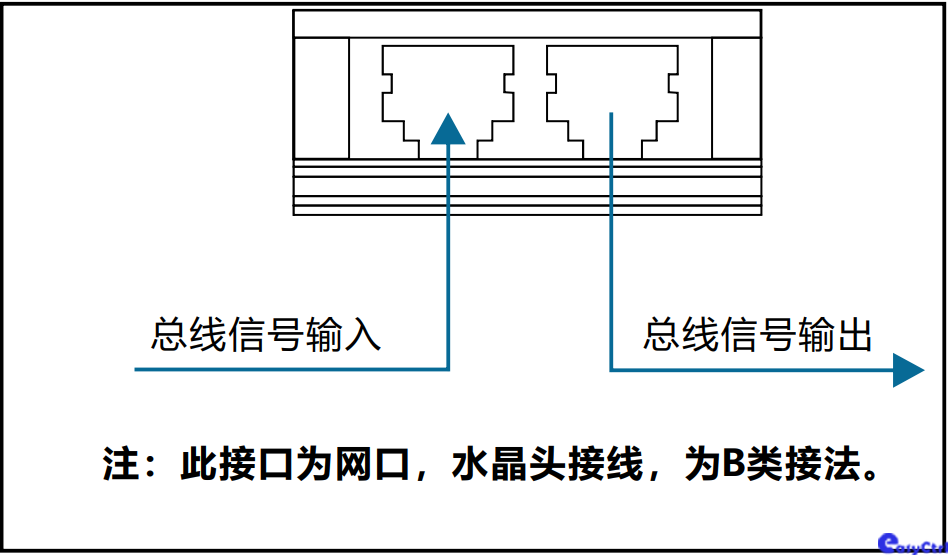

总线网口接线图
