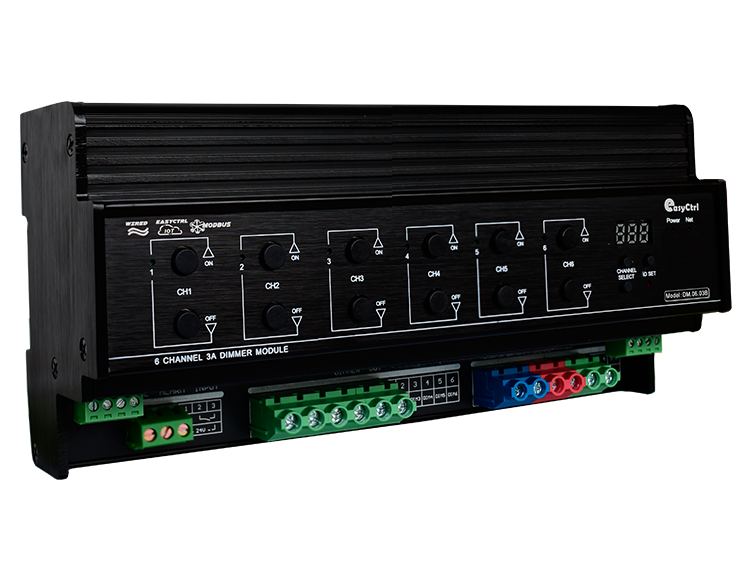

6路3A可控硅调光器
YC-DM.06.03B
产品描述：系统调关执行单元，一般安装在配电箱内，导轨式安装，占12个模数位，前沿斩波可控硅通用调光，6路总功率3600W（LED灯容性负载为2520W），单回路可带660W（LED灯容性负载为462W）负载，可控制卤素灯、白炽灯，日光灯，LED灯（支持前沿相驱动）等的明暗调节，开关功能，提供外接干节点按键控制，支持YC-BUS总线/RS485控制；
功能特性：
■ 标准35mm导轨安装，占12个模数位
■ 采用前沿可控硅相切调光，提供6路3A前沿调光
■ 6路总功率3600W，单回路可独立控制6600W调光灯具
■ 支持设置各回路的开机初始值（开启、关闭、断电前状态）
■ 具有继电器保护，多重温度保护，超温自动保护功能
■ 执行场景命令后立即向监控中心返回各回路的实际调光状态
■ 调光精度10000级，6条调光曲线可设置，匹配不同类型灯具
■ 具有本机及远程编程与测试功能

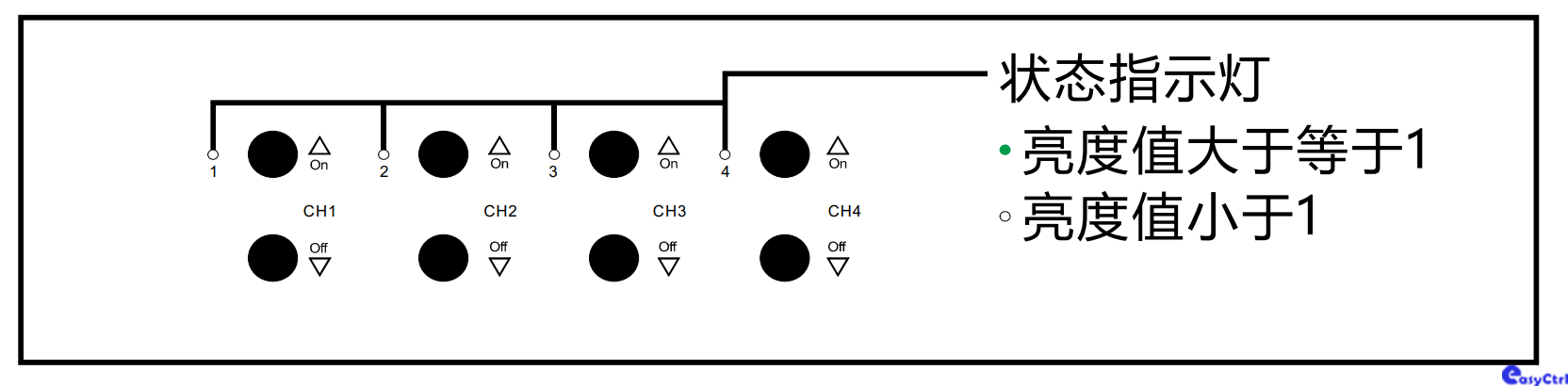

■ 自带手动按键，回路和运行状态指示灯，方便本地调试
■ 自带消防接口1个无源常开和1个有源24V
■ 支持在线刷新程序， Bus总线灯带断网故障报警功能
■ 支持开放式RS485/YC-BUS总线通信技术参数：■ 工作电压：24VDC±10%；
■ 大功耗：≤2.1W；
■ 输入电压：AC 220V~250V(50/60Hz)；
■ 输入回路：6路可控硅后沿调光；
■ 额定电流：3A(单路)，6路总功率3600W；
■ 总线接口：总线接口*2；
■ 负载类型：白炽灯、卤素灯、白炽灯，前沿相控电子变压器;
■ 防护：每个回路连接断路器
■ 工作温度/湿度：-5℃～45℃/≤90%；
■ 储存温度/湿度：-20℃~60℃/≤93%；
■ 产品净重：≤1336 g/pcs；
■ 外壳材料：拉丝铝壳工艺；
■ 安装方式：标准35mm导轨安装；

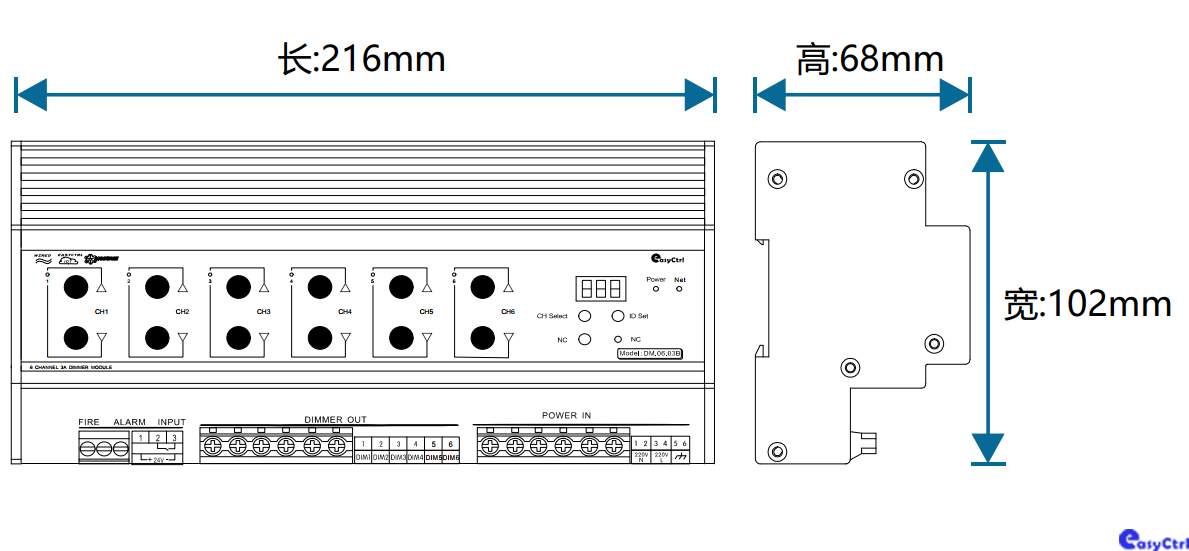

产品尺寸图

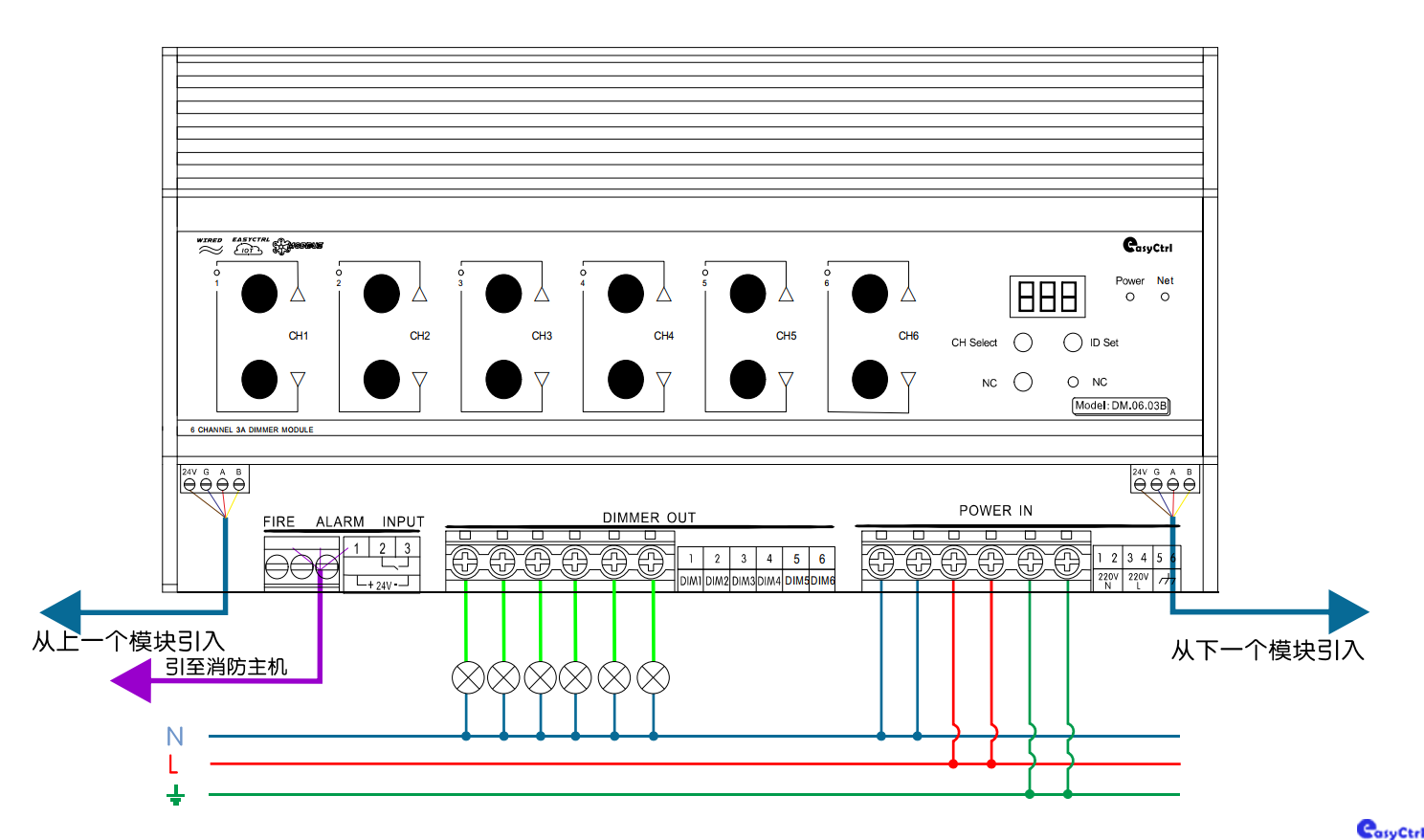

系统接线图

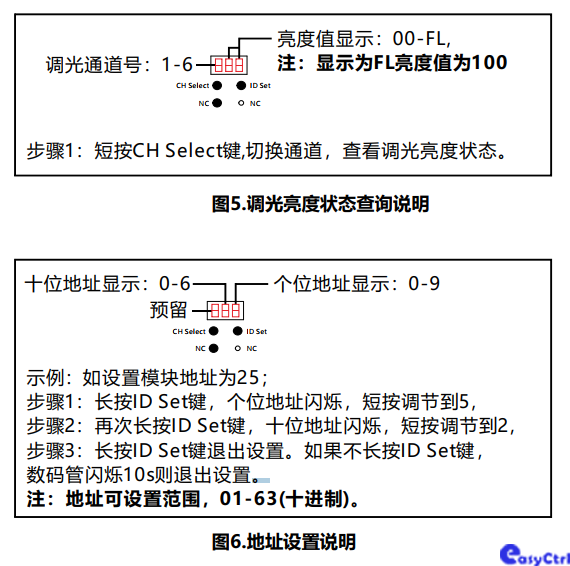

模块地址设置图
