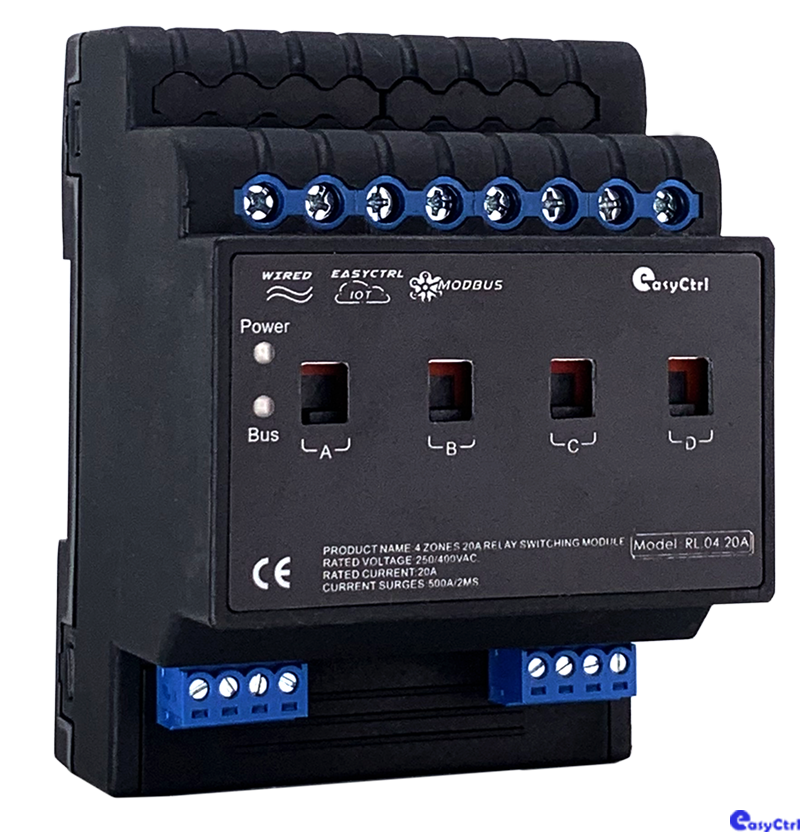

产品型号：RL.04.20B
产品名称：4路20A智能开关模块带电流检测
产品描述：
系统开关执行单元，一般安装在配电箱内，系统开关执行单元，一般安装在配电箱内，系统开关执行单元，一般安装在配电箱内，导轨式安装，占4个模数位，提供4路20A继电器开关，采用磁保持继电器，自带机械强切开关功能，在系统死机或断电的时候，也可开关继电器，每回路可独立控制4400W灯具的开关，具有每回路的负载电流检测功能，检测精度10mA，当继电器闭合而负载电流为0时，会产生告警，具有每回路继电器使用寿命计数功能，支持YC-BUS总线/RS485控制；
功能特性：
■ 标准35mm导轨安装，占4个模数位
■ 采用宏发单触点磁保持继电器，提供4路20A继电器开关
■ 每个回路可独立控制4400W设备开关
■ 支持设置各回路的开机初始值(开启、关闭、断电前状态)
■ 具备多回路顺序延时启动功能，避免同时启动造成对电网的冲击
■ 需外接电流互感器，最小检测精度为10mA
■ 执行场景命令后立即向监控中心返回各回路的实际开关状态
■ 自带机械强切开关功能，设备联网故障或断电时，也开关继电器
■ 自带消防接口1个无源常开和1个有源24V
■ 支持在线刷新程序，Bus总线灯带断网故障报警功能
■ 支持开放式 RS485/YC-BUS总线通信
技术参数：
基本参数 | |
工作电压 | 24VDC±10% |
最大功耗 | ≤4.8W |
额定电压 | 250/400VAC |
输出回路 | 4路继电器(内置互感线圈精度，0.1A ) |
继电器 | 宏发单触点磁保持继电器 |
额定电流 | 20A(单路), 抗浪涌电流能力500A/2ms(单路) |
开关次数 | 空载：100,0000次，负载：300,00次 |
防护 | 每个回路连接断路器 |
外部环境 | |
工作温度 | -5°C~45°C |
工作相对湿度 | ≤90% |
储存温度 | -20℃~60℃ |
储存相对湿度 | ≤93% |
产品规格 | |
外型尺寸(长*宽*高) | 144 mm*98mm*72mm |
产品净重 | ≤540 g/pcs |
外壳材料 | 阻燃PP |
安装方式 | 标准35mm导轨安装 |
防护级别 | IP20 |
