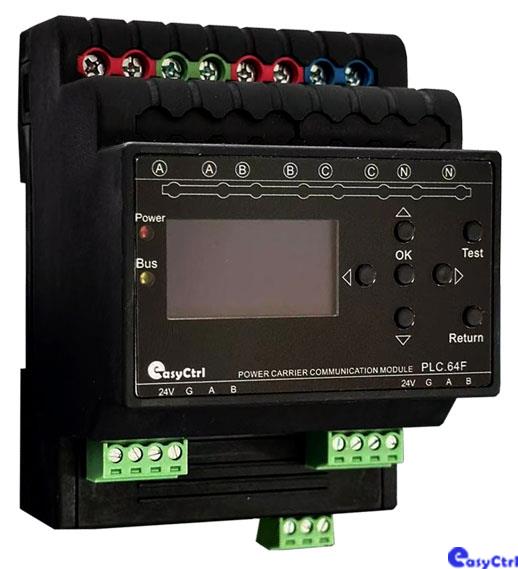

产品描述：
系统执行单元，安装于配电箱内，上行RS485通信，下行电力线载波通信，支持设备调光调色、开关/分组/场景控制及故障监测。免布线、低成本、易维护，适用于商场、酒店、展馆等智能照明系统。
功能特性：
● 标准35mm导轨安装，占4个模数位
●具有跨相控制能力，最大128个子设备
● 支持32个双色温组、32个开关组、32个面板组,各组可互相联动。
● 支持调光调色、开关控制、分组控制、场景控制，故障监测。
● 支持手动按键控制，自带OLED屏，调试方便。
● 自带Modbus RTU接口，方便第三方组态软件接入
● 支持在线更新PLC子设备程序
● 支持在线刷新程序，Bus总线灯带断网故障报警功能
● 支持开放式RS485/总线通信
技术参数：| 基本参数 |
| 工作电压 | 24VDC±10% |
| 最大功耗 | ≤0.53W |
| 额定电压 | 220V AC |
| 上行通信 | RS485总线通讯 |
| 下行通讯 | 电力载波通信 |
| 下行通讯距离 | 通常情况下，达200米 |
| 网关规模 | ≤300米
|
| 外部环境 |
| 工作温度 | -5°C~45°C |
| 工作相对湿度 | ≤90% |
| 储存温度 | -20℃~60℃ |
| 储存相对湿度 | ≤93% |
| 产品规格 | |
| 外型尺寸(长*宽*高) | 72 mm*107 mm*70 mm |
| 产品净重 | ≤201 g/pcs |
| 外壳材料 | 阻燃PP |
| 安装方式 | 标准35mm导轨安装 |
| 防护级别 | NONE |

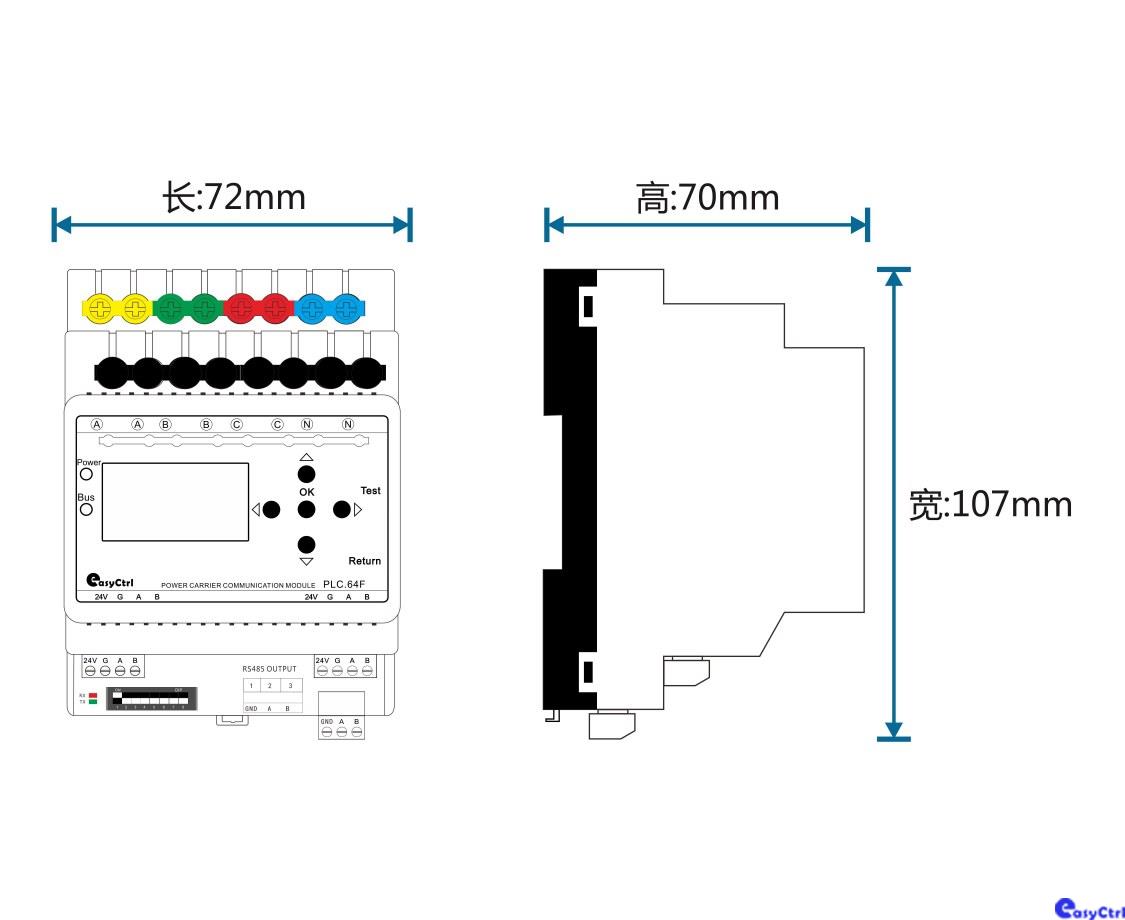

产品尺寸图

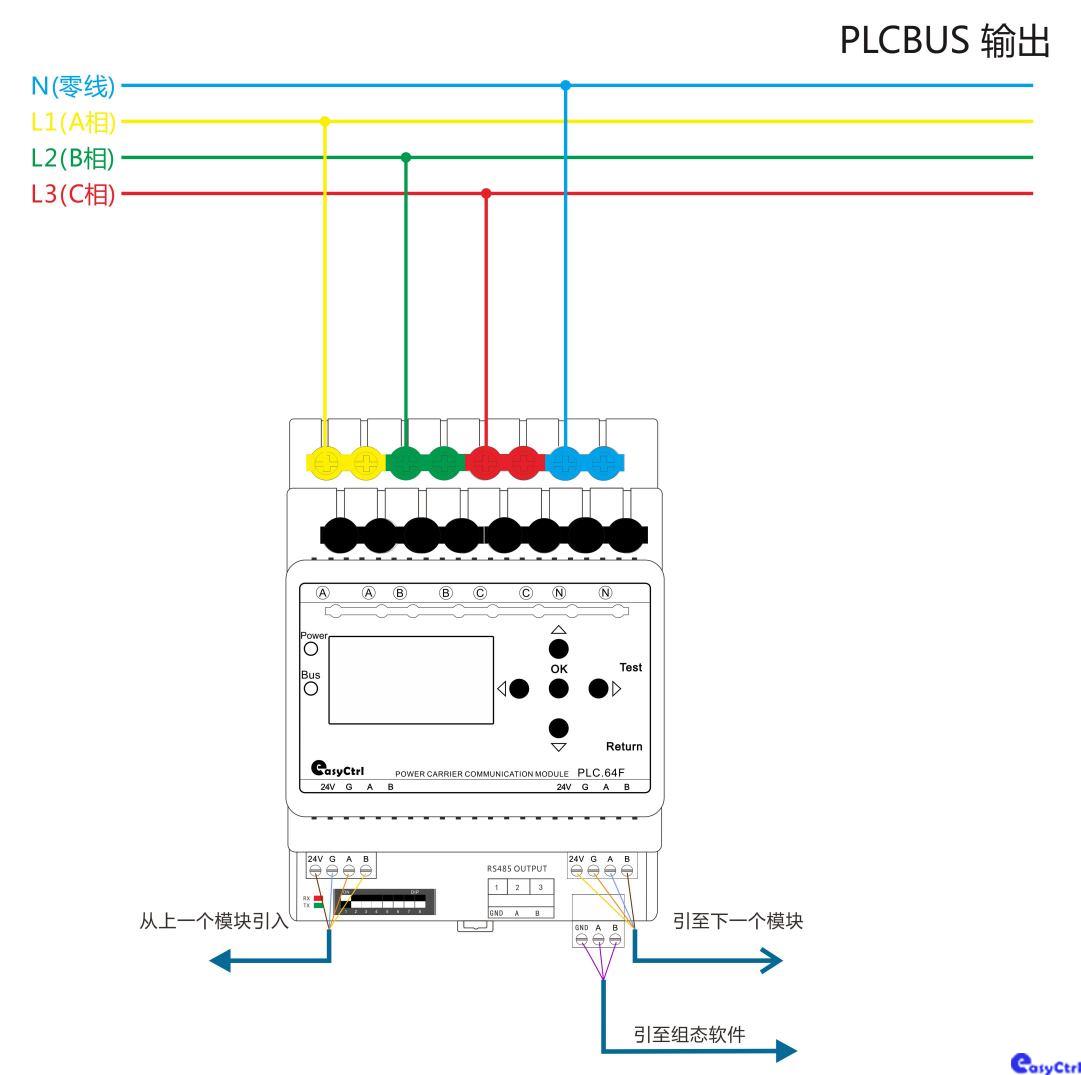

产品接线图

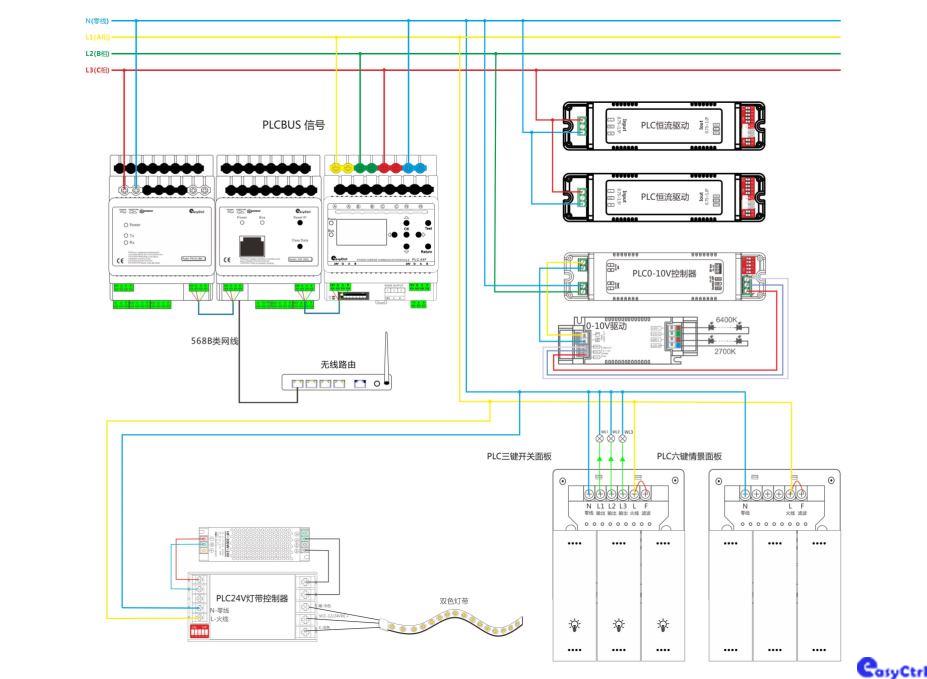

产品系统图
