单路串口模块

RS.01A

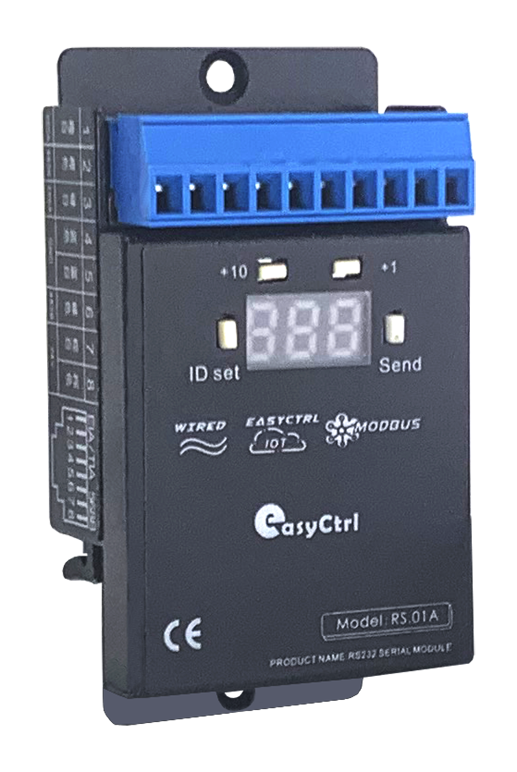

单路串口模块

产品描述：
系统第三方设备控制单元，一般安装在配电箱内，导轨式安装，通过总线控制RS485/RS232的设备，可控制第三方串口设备，如：RS485空调面板，投影机，矩阵第三方设备；
功能特性：
■ 标准35mm导轨安装，占2.5个模数位
■ 提供1路串口， RS485/RS232为并发
■ 串口存储数据最多100条Hex指令,单指令长度最长47个byte
■ 串口可发送100条指令,接收100条指令转换成100按键面板
■ 串口支持多种波特率，奇偶校验等方式
■ 可以对接，投影机、时序器、空调面板等串口设备
■ 具有本机及远程编程与测试功能
■ 支持在线刷新程序，带YC-BUS总线断网故障报警；
■ 支持YC-BUS总线通信
技术参数：

■ 工作电压：24VDC±10%；

■ 额定功耗：0.4W；

■ 输出电压：24VDC±10%/5VDC±10%；

■ 串口码值：接收100条码值，发送100条码值；

■ 串口通道：1×RS485接口，1×RS232接口,10位凤凰插拔端子，线径0.6-08mm；

■ 总线接口：2×YC-BUS总线，2个RJ45网口，B类水晶头；

■ 地址设置：1×DSET地址设置键，可设置地址1-63；

■ 显示界面：4×轻触式功能键；3×数码管LED灯;

■ 运行温度/湿度：0℃～45℃ / 20%～93% RH；

■ 储存温度/湿度：-40℃～+55℃ / 10%～93%RH；

■ 外型尺寸（长×宽×高）：42mm×64mm×32mm；

■ 安装方式：标准35mm导轨安装；

■ 产品净重：112g/pcs；

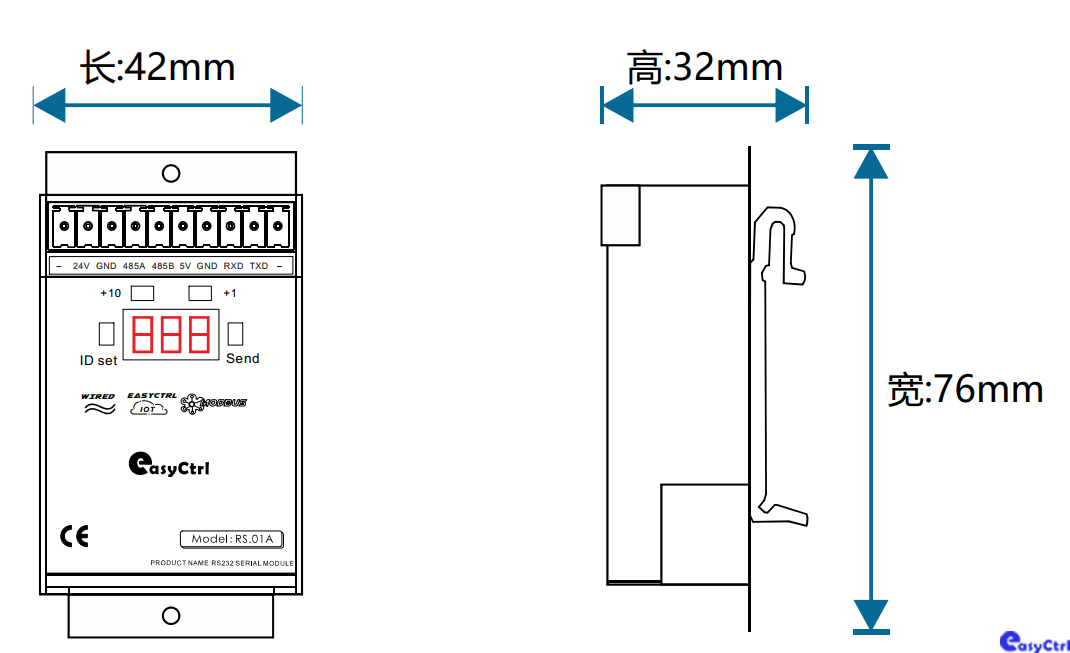

产品尺寸图

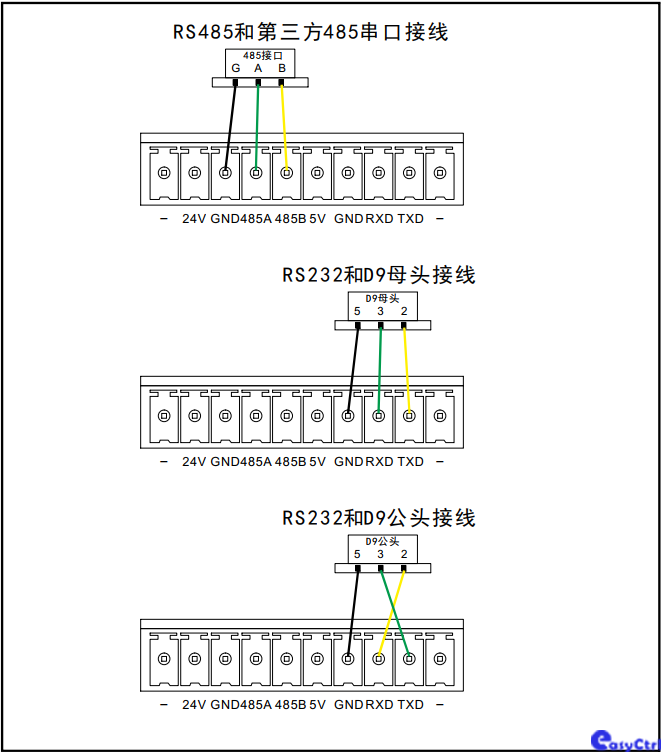

串口接线图

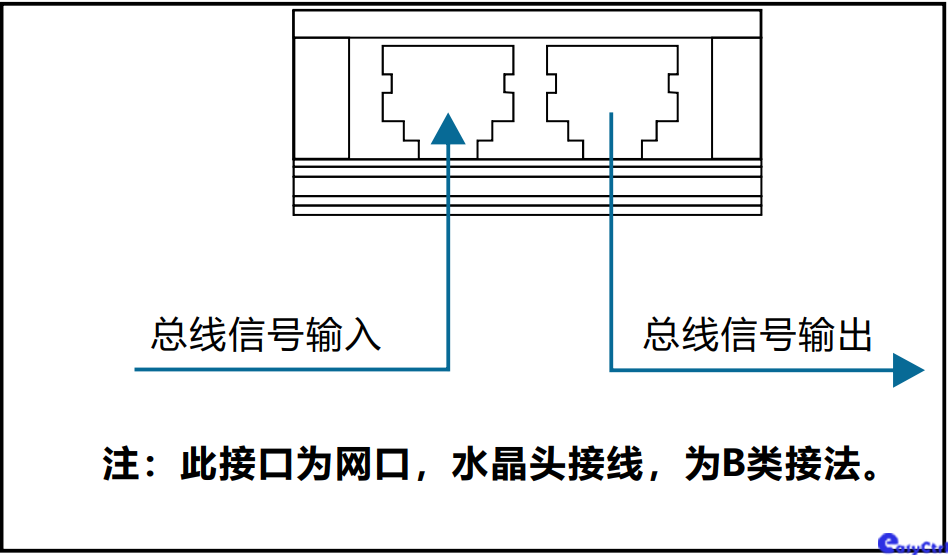

网口接线图
