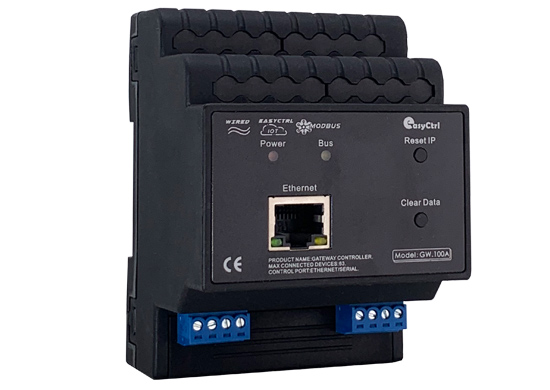

ETHERNET GATEWAY INTELLIGENT
智能网关主机模块
GW.100A
PERFORMANCECHARACTERISTICS 性能特点■ 35mm导轨安装，占4个P位
■ 内置时钟、场景、逻辑模块功能
■ 支持250个网关组网、网关之间可以进行数据交互
■ 支持私有协议 TCP/UDP控制
■ 支持工业标准协议MODBUS TCP控制
■ 支持RS232串口控制
■ 支持63个从机设备联网
■ 支持手动清除主机工程和手动复位出厂IP功能
■ 自带BUS信号灯，总线异常时，主机BUS会闪烁故障报警灯
■ 可对接力控、西门子、台达等组态软件
■ 支持在线刷新程序
■ 采用YC-BUS总线通信
PRODUCTFUNCTION 功能作用系统核心控制单元，一般安装在离控制室较近的配电箱内，主要负责控制单元和执行单元联通，通过编程满足各种控制需求，同时提供外接的网口和串口，与第三方系统联通，如各类中控，组态软件，第三方云平台等；
TECHNICAL PARAMETERS 技术参数■ 工作电压:24VDC±10%
■ 功 耗:≤1.3W
■ 总线接口:2×RJ45网口（带指示灯）,2×YC-BUS总线
■ LED指示灯:1×Power电源,1×BUS总线,1×RJ45网口
■ 连接设备:支持63个YC-BUS从机设备
■ 功能按键:1×Reset IP复位键, 1×Clear data数据清除键■ 通信接口:1×Rs232接口,1×RJ45网口
■ 运行温度/湿度:0?C - 45?C / 20% - 93% RH
■ 储存温度/湿度:-40?C - +55?C / 10% - 93% RH
■ 外型尺寸（长×宽×高）:72 mm×106 mm×68 mm
■ 外壳材质:塑料外壳/通用型阻燃PP

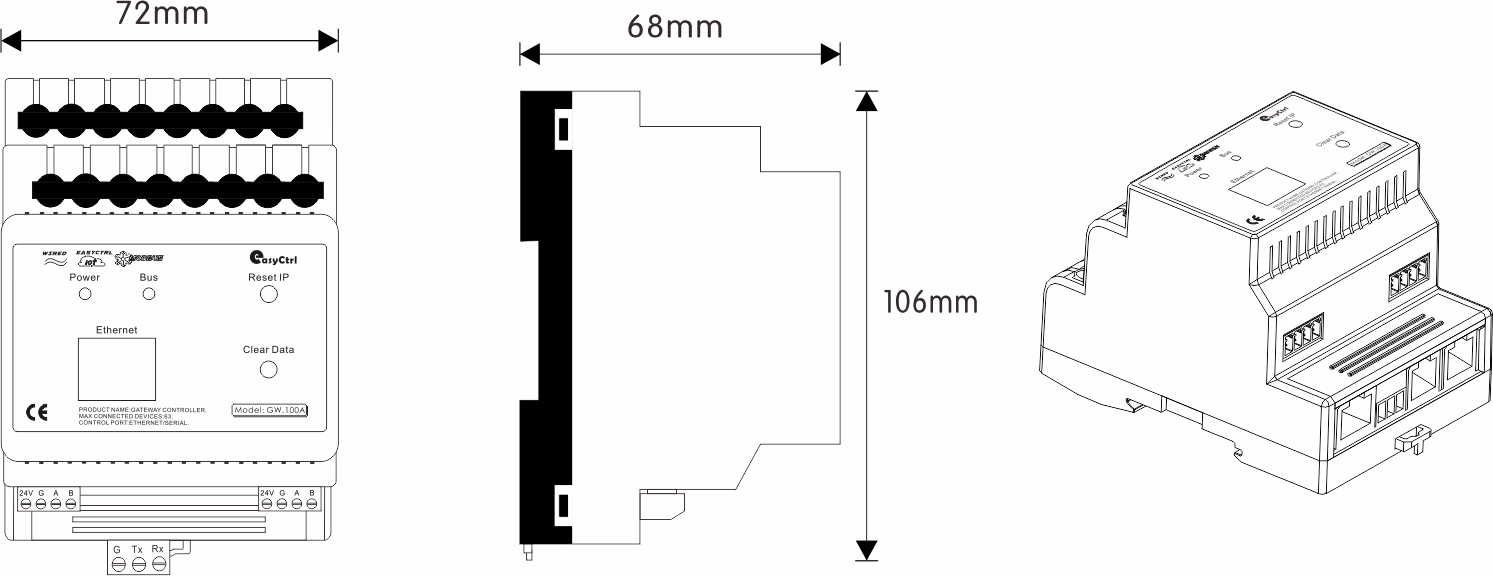

■ 产品净重:≤194g/pcsPRODUCTSIZE 尺寸图

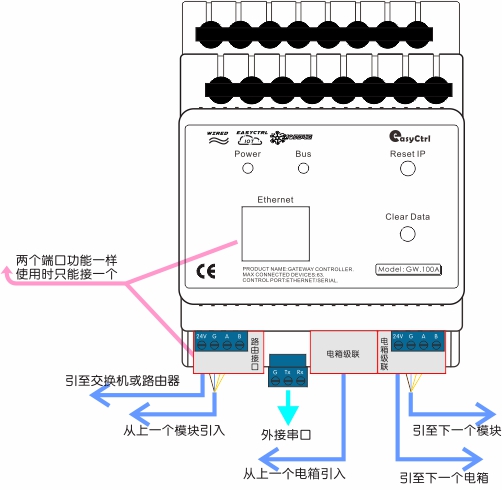

WIRINGDIAGRAM 接线原理图
