项目地点：河南焦作

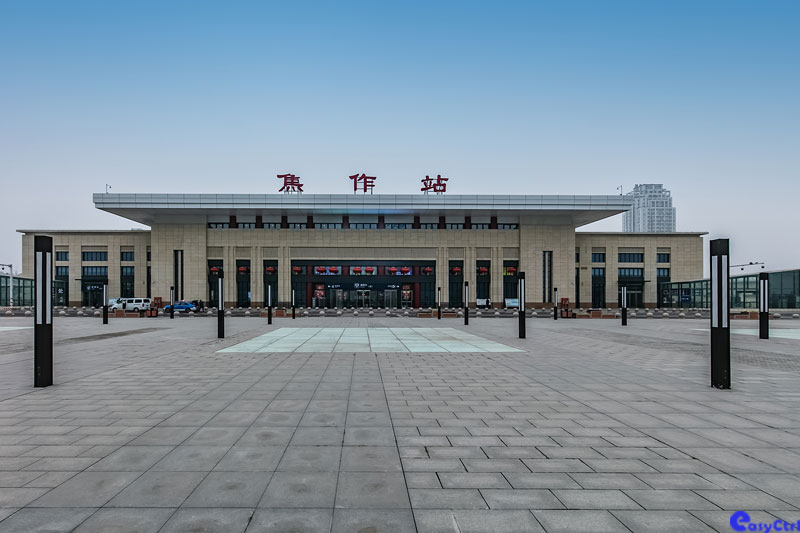

项目名称：焦作高铁站智能照明控制
项目需求：综合大厅、检票处、公共走道、电梯厅、站台、车道
控制方法：中央控制、本地面板控制、定时场景控制、隔灯控制
解决方案：
1、利用智能照明控制系统实现照明系统智能化和自动化。
2、所控区域统一由网络管理和控制。
3、可面板控制灯光和场景，达到满意灵活的调动的实际效果。
4、所控区域照明均可由工作人员自行调节。
5、利用智能照明控制系统的管理功能，达到节能为主要目的。

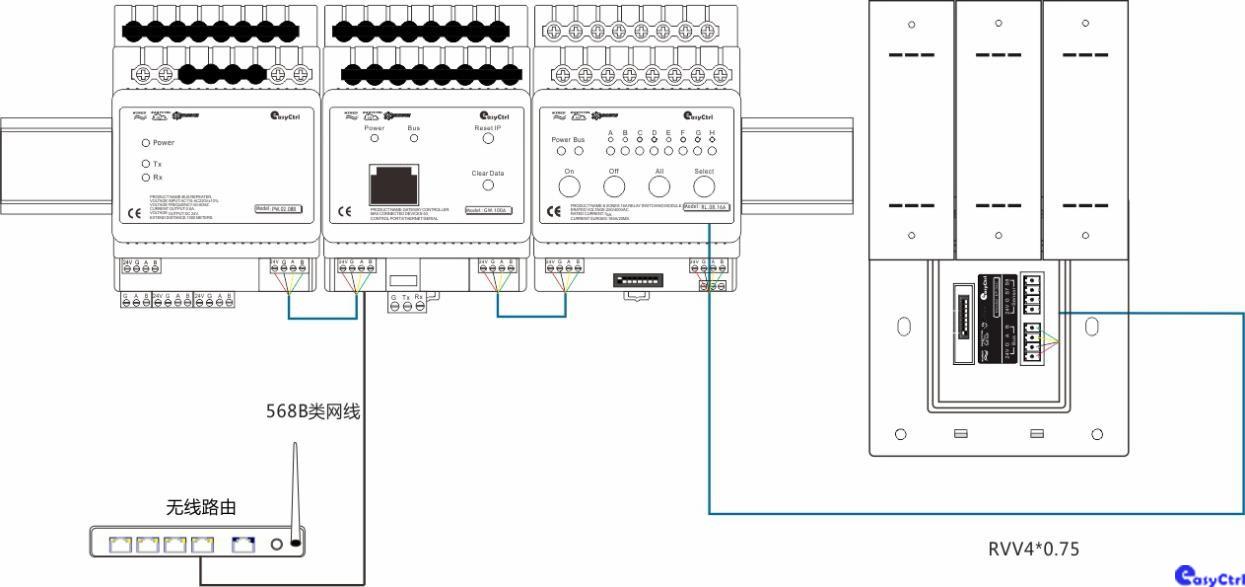

系统原理概述
本工程智能照明控制系统由智能网关主机、照明控制模块、带电源耦合器、智能控制面板组成。
智能网关主机：系统核心控制单元，主要负责控制单元和执行单元联通，通过编程满足各种控制需求。内置时钟、场景、逻辑模块功能。
照明控制模块：系统开关执行单元，控制灯光的开关，自带手动按键，回路和运行状态指示灯。
带电源耦合器：系统电源供电单元，提供24V/800mA电源可给6个设备供电，用于电箱与电箱的信号级联模块。
智能控制面板：系统的控制单元，一般安装在本地，实现灯光开关，场景调用。
智能照明控制系统设计方案
候车厅、综合大厅及检票处、公共走道、电梯厅采用时间场景
定时控制的方式：
高峰期：在白天采纳自然光线，开启部分主照明、辅助照明；在夜晚，开启主要照明、辅助照明；
次高峰：在白天采纳自然光线，开启部分辅助照明；在夜晚，开启部分主要照明、辅助照明；
低 谷：在白天采纳自然光线；在夜晚，开启部分辅助照明；

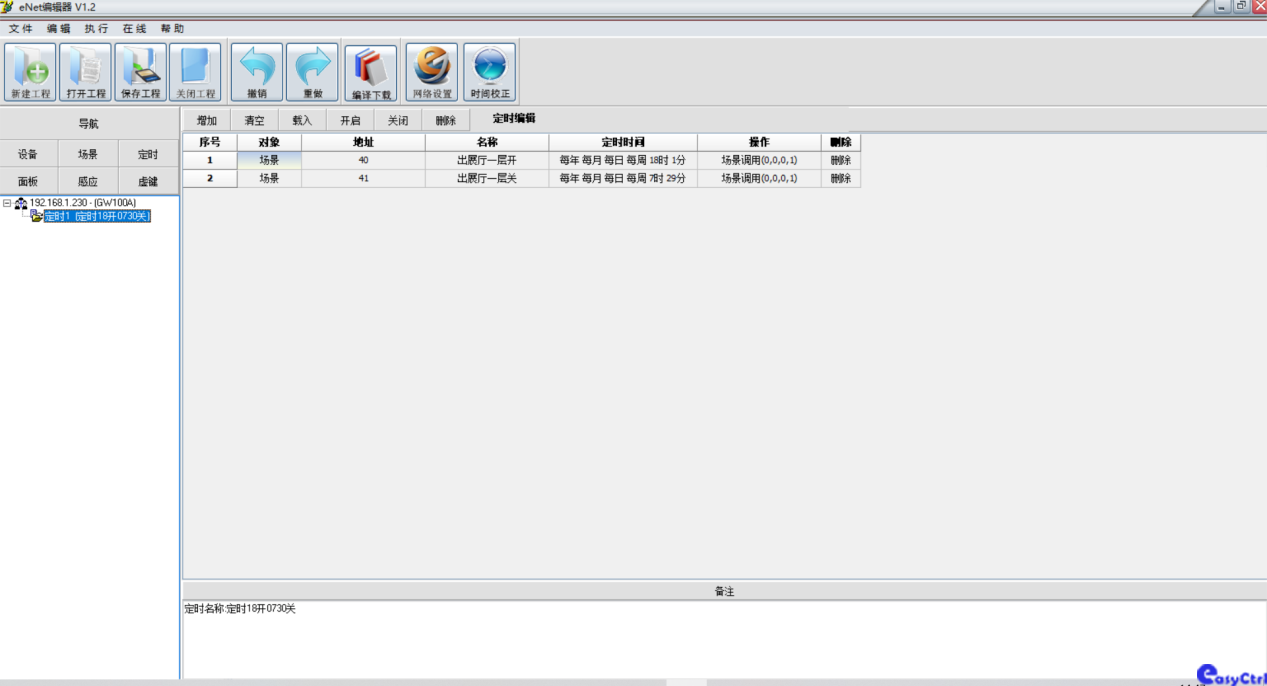

定时设置
站台、车道采用定时和隔灯控制的方式：
根据时间段预先设置场景，亦可根据实际情况进行调整，使用、现场按键面板绑定场景一键调用，并且由工作人员随时灵活更改。
隔灯控制：根据候车的各个不同时间段，利用隔灯的方式区分照明回路，实现1/3,2/3,3/3照度控制。
隔灯控制
场景面板安装在值班室和综合控制室，避免不必要人员的接触，减少不必要的错误操作

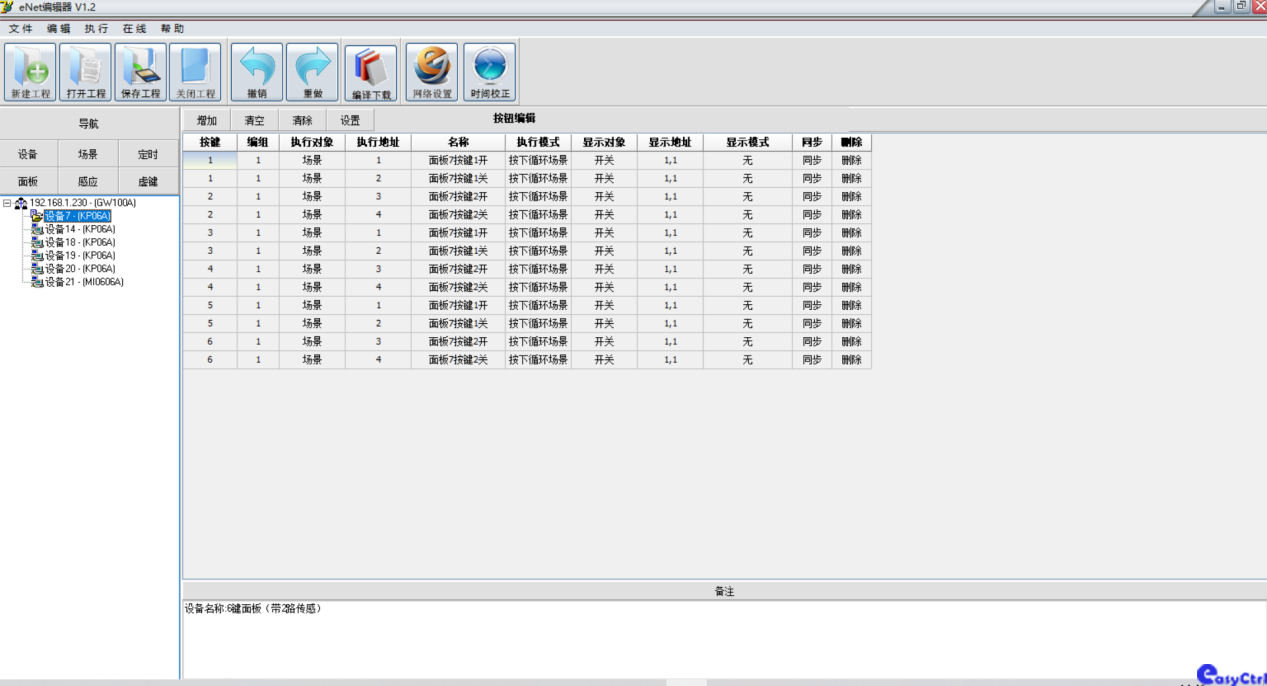

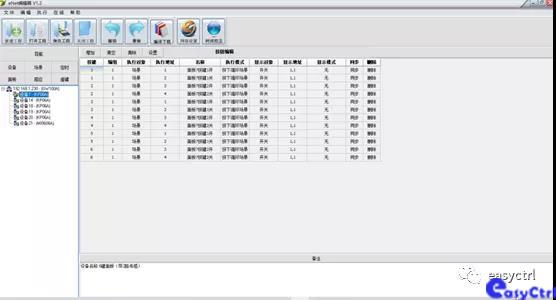

面板控制

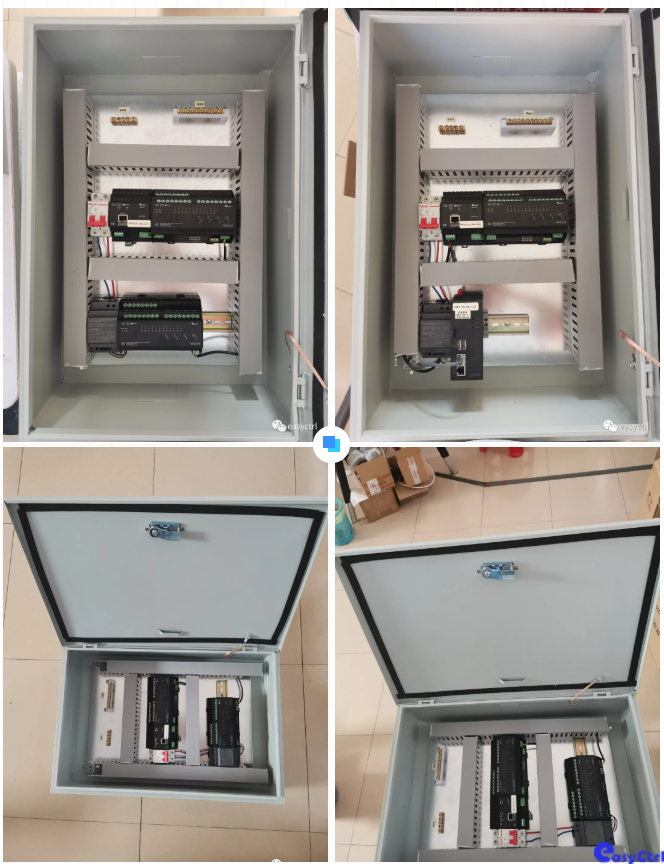

现场部分电箱图
功能现场调试
