需求分析01

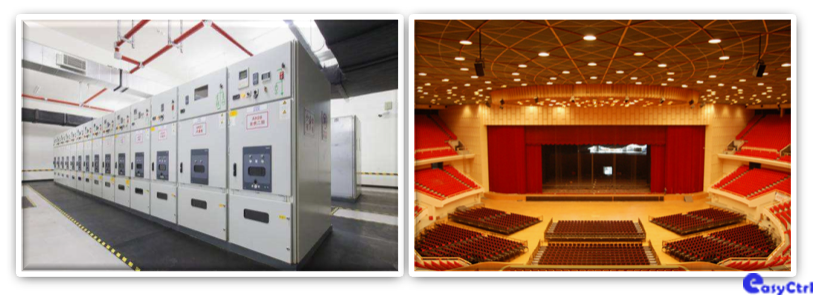

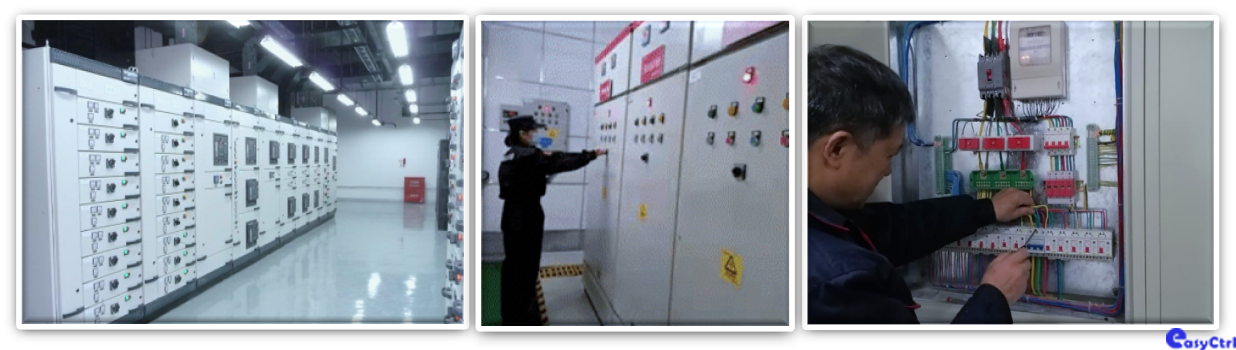

传统体育馆的照明电箱无法远程控制

●  无法远程控制

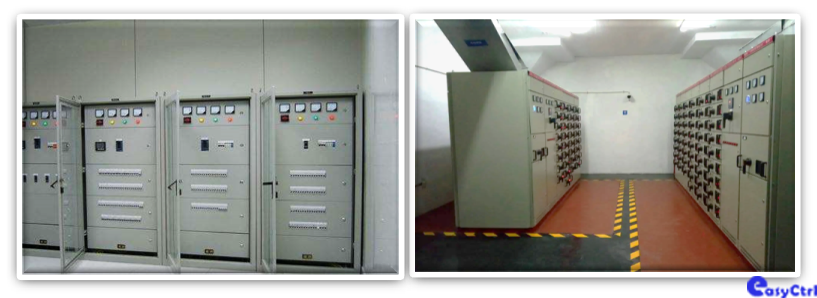

照明配电箱安装在机房，需要手动打开电箱进行控制

●  无法查看灯的实时状态

控制的时候，在机房无法看到灯的实时状态

需求分析01

体育馆人员管理费用高、成本高

●  维护成本高、管理效率低

传统的人工控制和故障维护、传统的纯现场技术服务方式，维护成本高、故障发现率低、管理效率跟不上。

系统介绍02

系统概述

● 支持ModBus标准协议

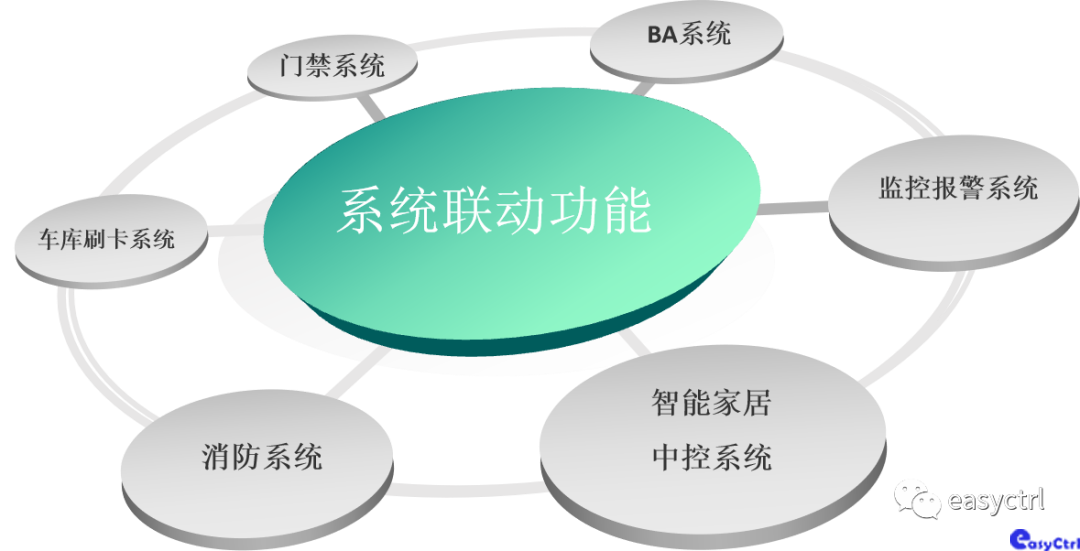

● 可接入RS485/232接口的智能设备，对接第三方中控

● 采用自主研发的YC-BUS总线控制协议，针对体育馆灯光照明的专业控制协议

系统介绍02

体育馆照明管理系统组成

● 系统设备

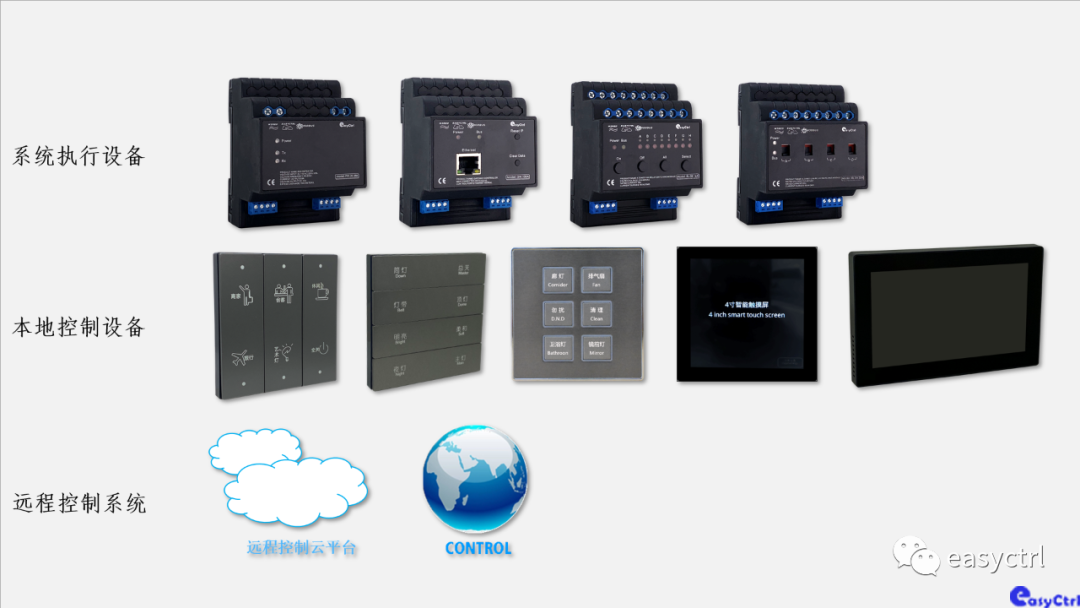

体育馆照明管理系统设备由网关主机、电源模块、开关模块、面板、控制软件组成

● 系统构成

系统由多个系统设备通过总线接口连接在一起，由电源模块供电，网关主机信号输出到每个设备。

照明控制系统  = 电源 + 主机 +继电器+（ 按键面板 + 触摸屏+ 远程控制软件）

注：“（）”括号内代表可根据实际需求配置相应的系统设备

系统介绍02

系统功能

●远程控制

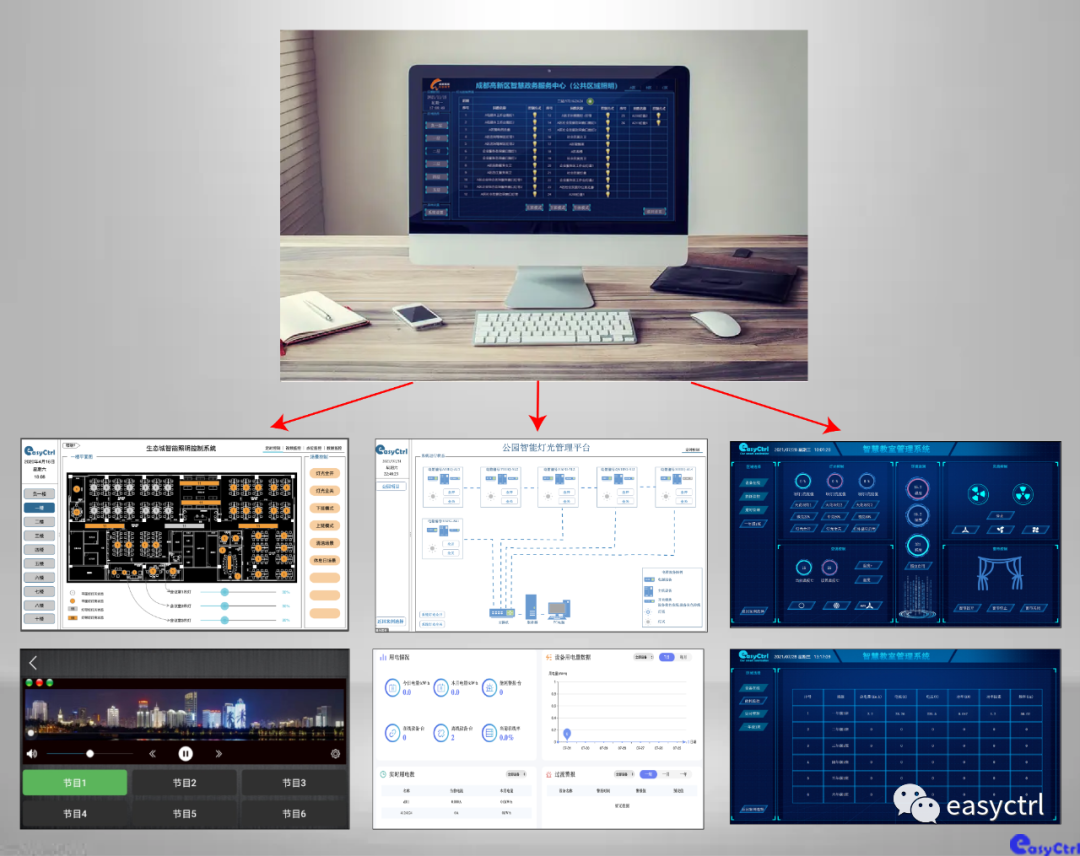

通过为体育馆定制的电脑管理系统监控软件，按照体育馆风格制作一个简洁清晰、操作方便、友好的图形化界面，使非专业人员也可正常使用。

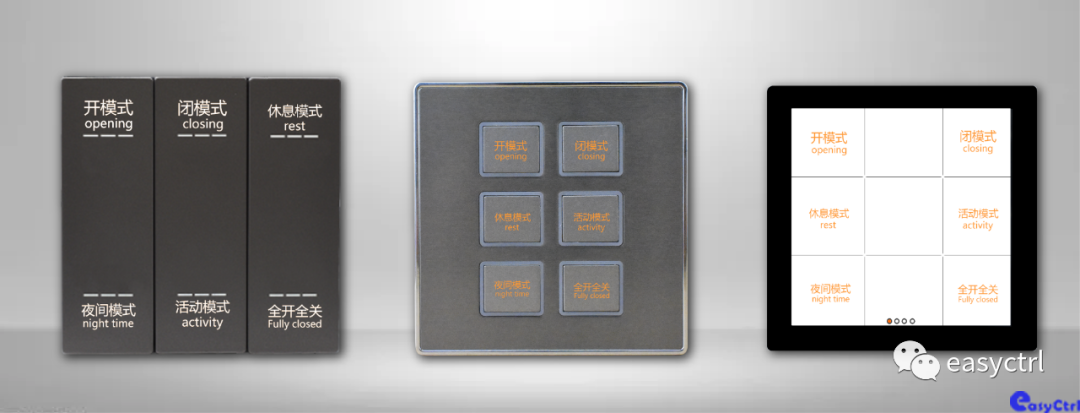

●场景控制
在公共区域通过场景控制，面板按照设定好的场景进行控制，可以定义任意组合的灯开关，比如设定按键1为一键全开全关，按下即可执行。

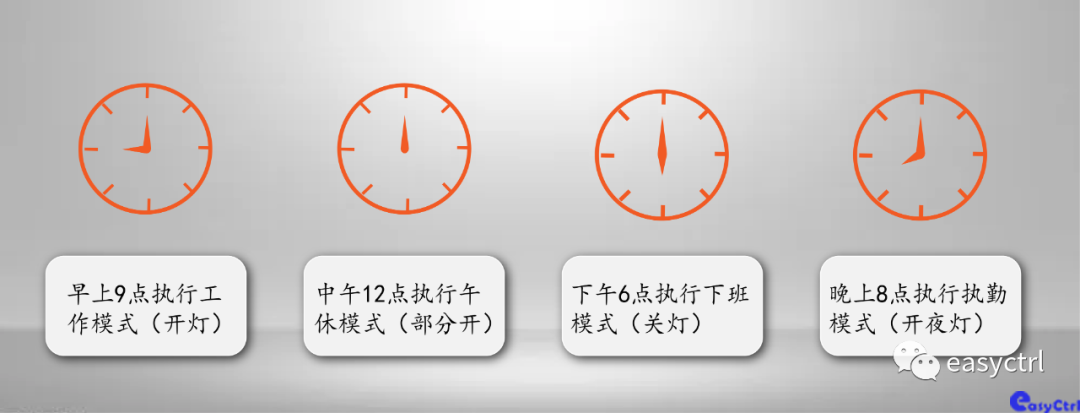

●定时控制
在公共区域可以通过时间控制，按照正常的工作时间来设定固定灯的开关时间，使灯能够定时开关。

解决方案03

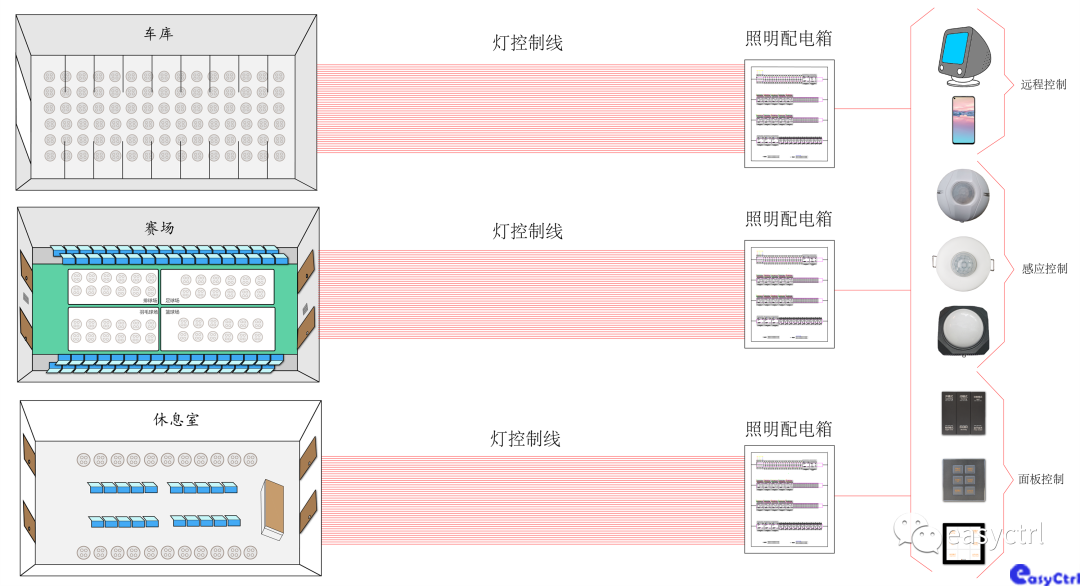

布线分析与解决

●布线分析，体育馆大致划分为主赛场、观众席、公共通道、休息室、停车场，在传统的体育馆照明回路是从断路器接到开关再到灯具上的，而断路器在每个区域装配电箱内控制。

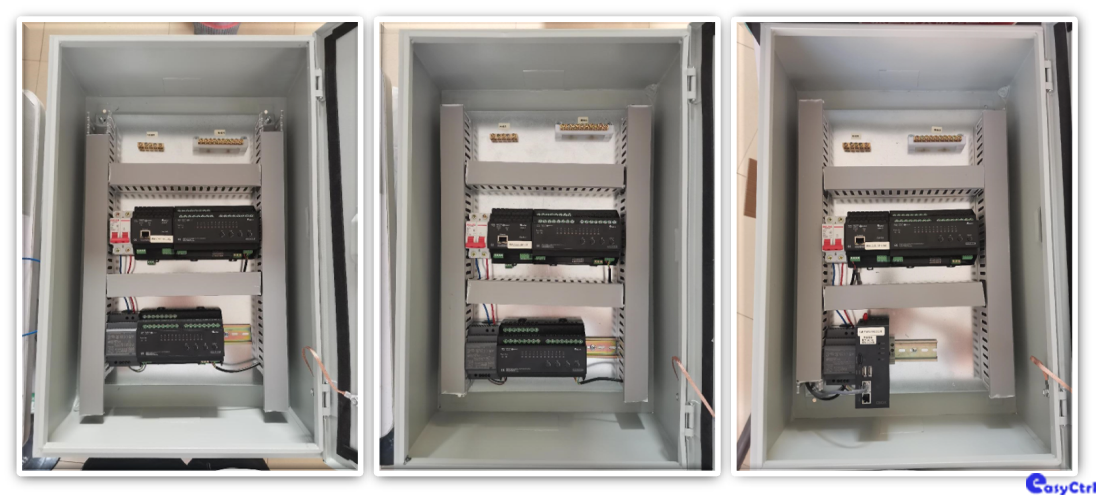

●布线解决，智能照明控制系统的输出继电器、调光器和断路器一起安装在配电箱内，可以在原有的布线基础上，把断路器上的灯控制线移动到在体育场馆的各个区域照明配电箱内，采用四芯护套线将多个配电箱连接起来，再接至现场控制面板，再连接到控制室，在控制室内就可以用面板来控制整个体育场馆的照明了。通过这种方式，可以节省大量人力物力。

解决方案03

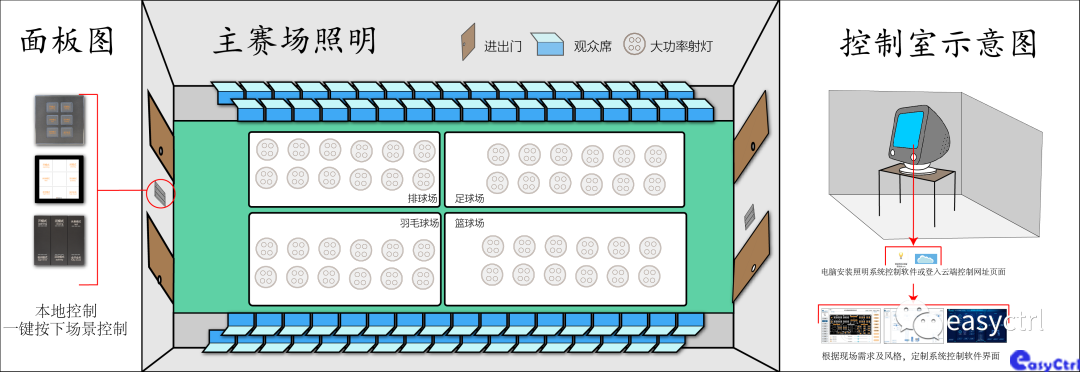

分区域控制说明

●主赛场

在控制室进出大门安装按键面板，控制室内安装照明系统控制软件，集中到电脑进行远程控制。通过网络信号进行远程控制，方便且容易管理；通过按键面板控制，操作简单，在网络信号不好的情况下，也可进行控制，做到有备无患。

通过中央机房的easyctrl 照明系统的统计，记录所控制的每盏或每组灯具光源的使用时间，预计光源的使用寿命，并提前报告需要更换的即将到使用寿命期的光源。

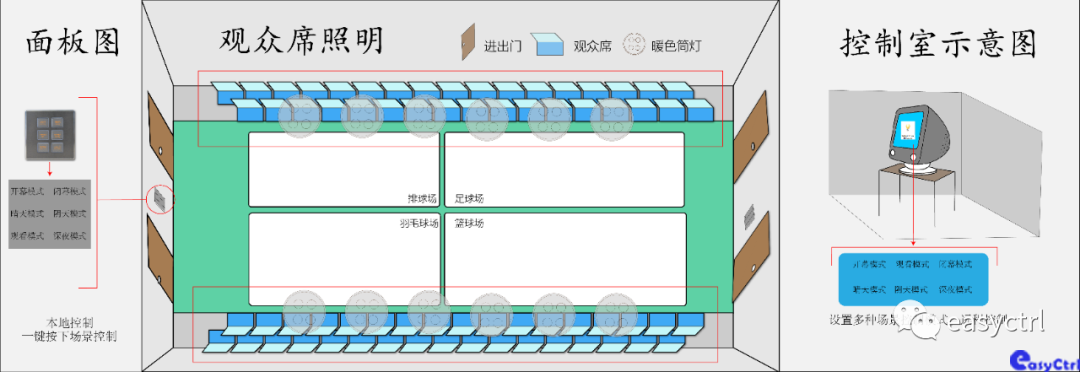

●观众席

活动大致可分为开幕、观看、闭幕等模式，时间段分为白天、夜间等模式，根据不同的模式配合时间顺序进行场景控制，如夜间大型活动，光照需求比较大，可以通过照明控制软件设置定时亮度调节。

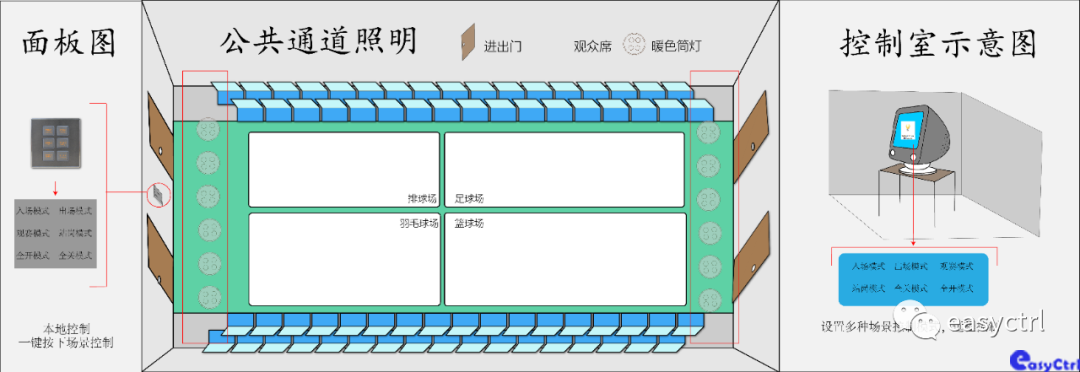

●公共通道

采用定时控制和人体感应控制等方式。在比赛期间全部开启，在平时启动人体感应控制方式，人来自动开灯，人离开后延时关闭，以节约能源。公共通道正式比赛时，全部打开，方便观众进出，比赛结束观众离开后关闭，此操作既可由现场就地控制，也可由中央监控计算机控制，还可设置时间控制（比如篮球比赛时）。同时可根据实际人的流量决定采用何种方式控制，整个控制点放在值班室或相应的功能房间，以防观众或非允许的工作人员随意操作。

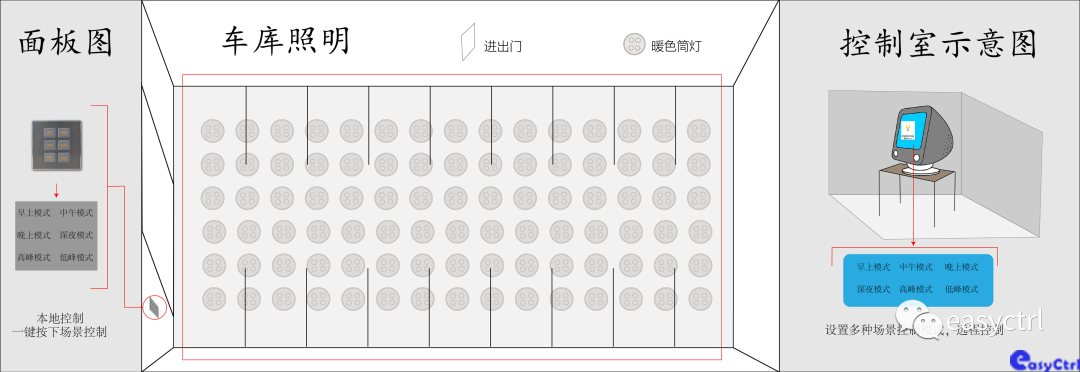

●停车场

车库照明根据使用情况分为以下几种状态：正式比赛、训练时期及其他时间。

夜间正式比赛活动时，车辆进出繁忙，车库照明处于全开状态；白天，采用光照度感应器检测室外的照明亮度， easyctrl智能控制系统就可根据室外光线的强弱调整室内光线，从而避免了能源的浪费；不比赛时只开启部分车道灯，当有车进入时就开始所需的照明灯；车停好后或人、车离开后灯延时关闭。当有车移动时可以通过主机显示出来，方便保安和管理人员管理。

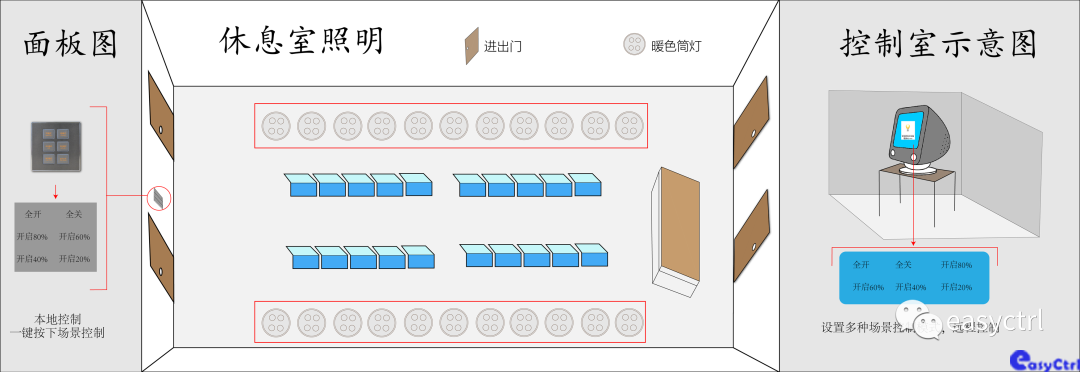

●休息室

采用人体感应控制，如有人进入时自动开灯，人离开后延时关闭。同时提供easyctrl智能照明监控服务器，可根据具体情况开闭相关照明。提供自动和手动切换控制，根据需要由自动感应控制切换为就地手动控制。

产品优势04

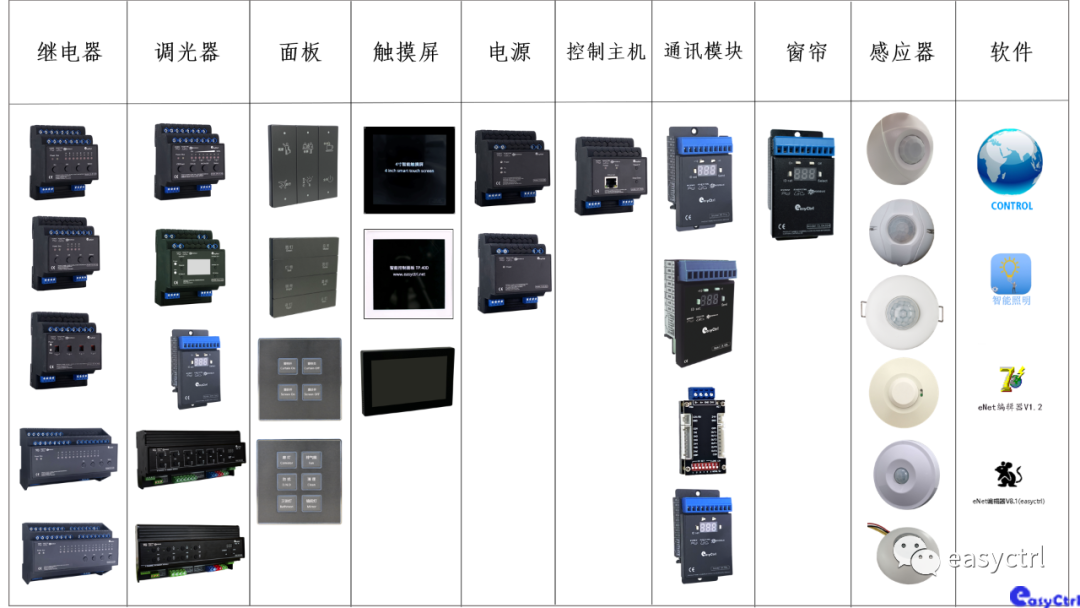

齐全的产品种类

产品优势04

产品优势04

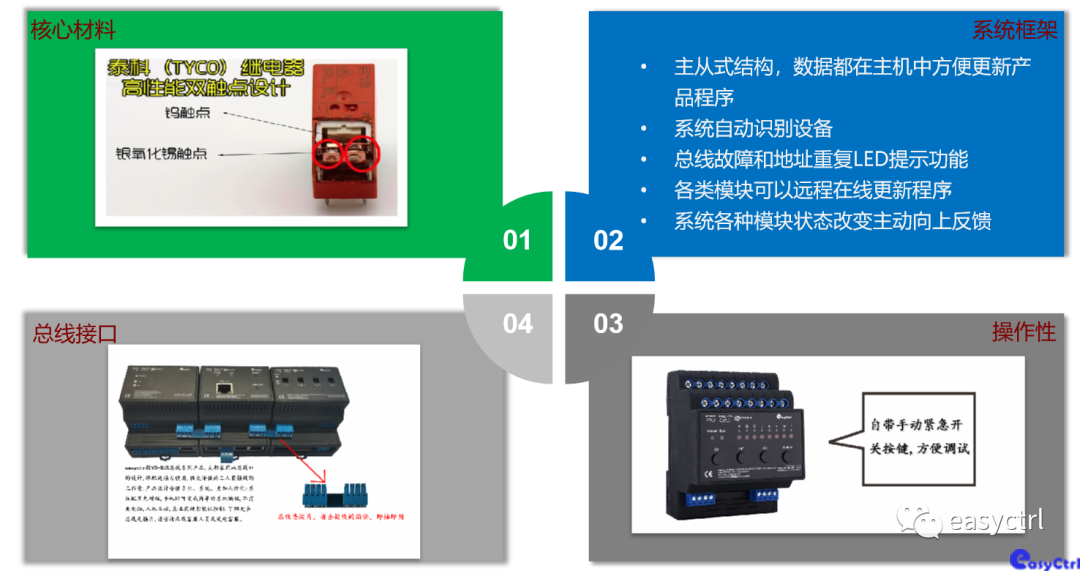

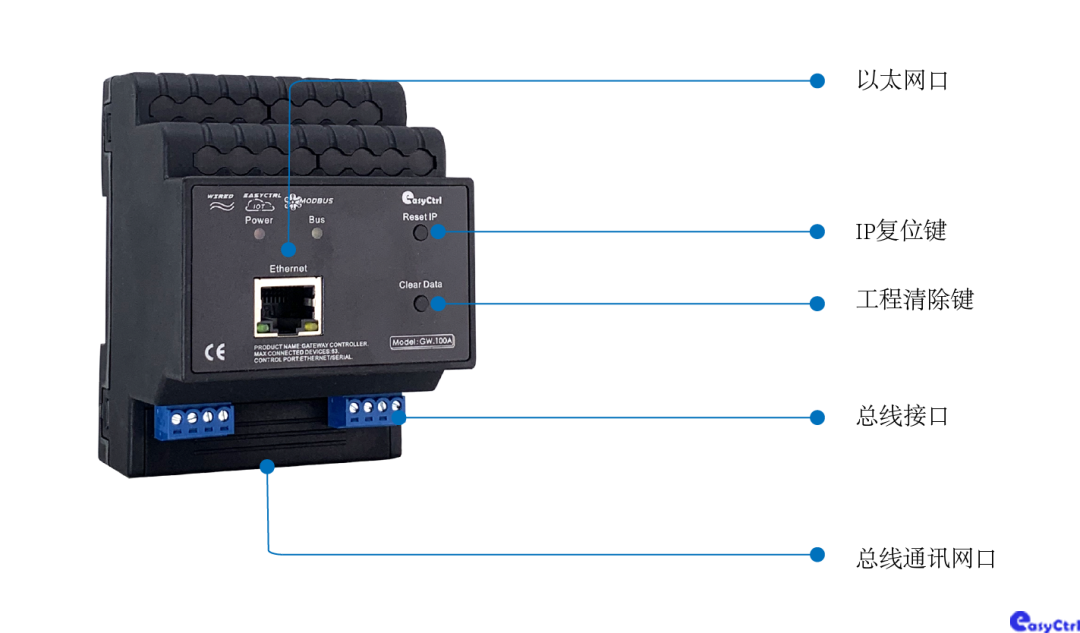

优质的产品硬件

翊创智能，专业的智能照明厂家，赶紧联系我们吧！
