产业园展厅PLC单空间智能照明改造系统案例分享

项目名称：

智能化XX产业园展厅PLC单空间照明改造

控制设备：

传统灯带更换为→PLC双色温灯带（会议室:4条  讨论室:9条）

传统筒灯更换为→PLC双色温筒灯（会议室:42个  讨论室:9个  走廊:30个）

控制区域：

展厅内会议室、讨论室、走廊

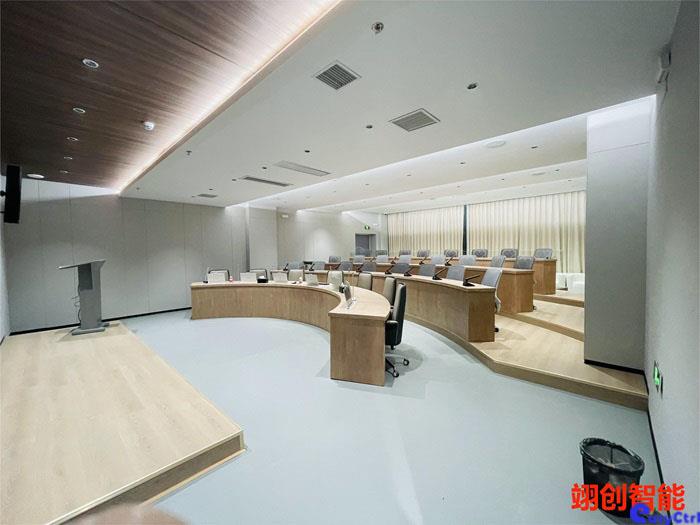

改造前背景：

控制需求：

1、把原来的筒灯和灯带更换为照度均匀、可调光调色、防眩防刺眼的 双色温调光灯带和筒灯；

2、在每一个会议室和讨论室门口，以及走廊的显著位置，安装固定式触摸屏，以便于本地操作控制(本地控制)；
3、为了满足会议和讨论的便捷性，需要设计一键式情景模式按钮，实现对空间内灯光的智能控制（情景模式）；
4、考虑到会议室不同区域的功能性照明需求，需要对讲台和观众席的灯光进行独立控制，以实现精细化的调节(场景编辑)；
5、设置智能化定时控制功能，依据不同时间段对走廊照明亮度进行智能调节，节能环保(定时功能);

easyctrl控制方案：

◆控制方式：采用先进的PLC智能触摸屏，实现本地控制，触摸屏界面定制设计，风格独特，操作简便；

◆控制功能：PLC智能触摸屏，可设置场景模式控制、自定义编辑场景、定时功能控制；

◆控制灯具：提供PLC双色温筒灯和灯带，在原来的位置替换，使用原来的布线接线即可；

◆系统设备：PLC智能触摸屏+PLC双色温驱动+PLC双色温灯具（一个屏+灯的系统，无需装配智能电箱）；

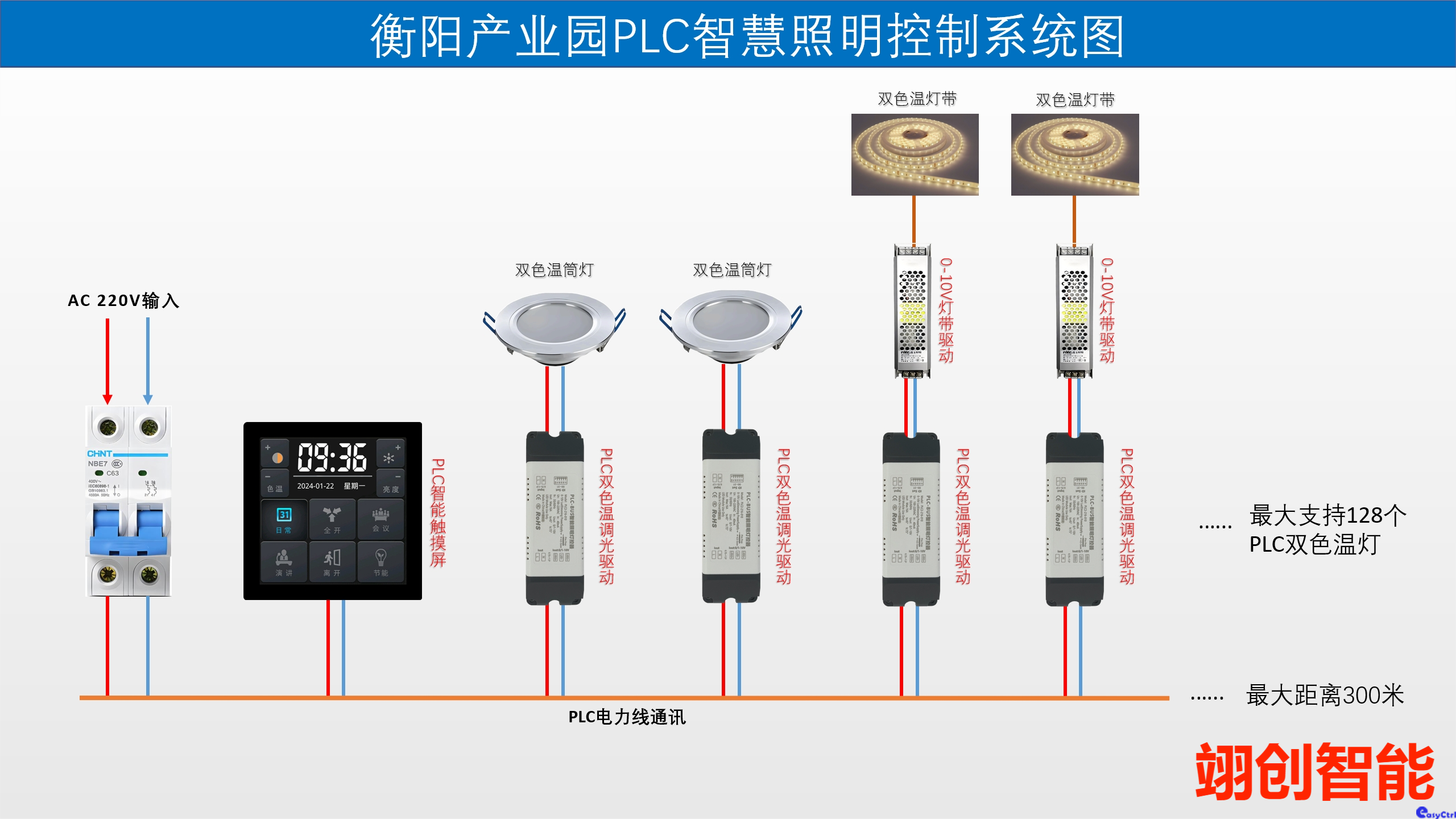

2、系统图

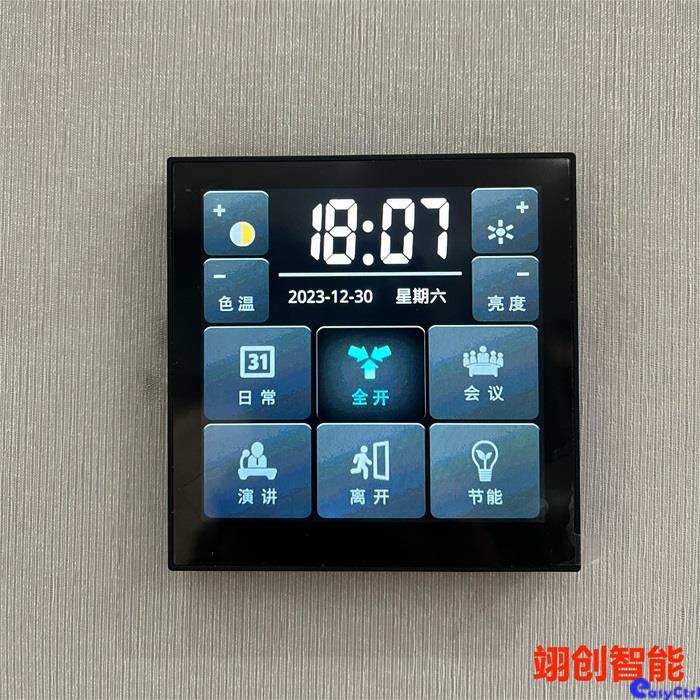

4、触摸屏安装位置

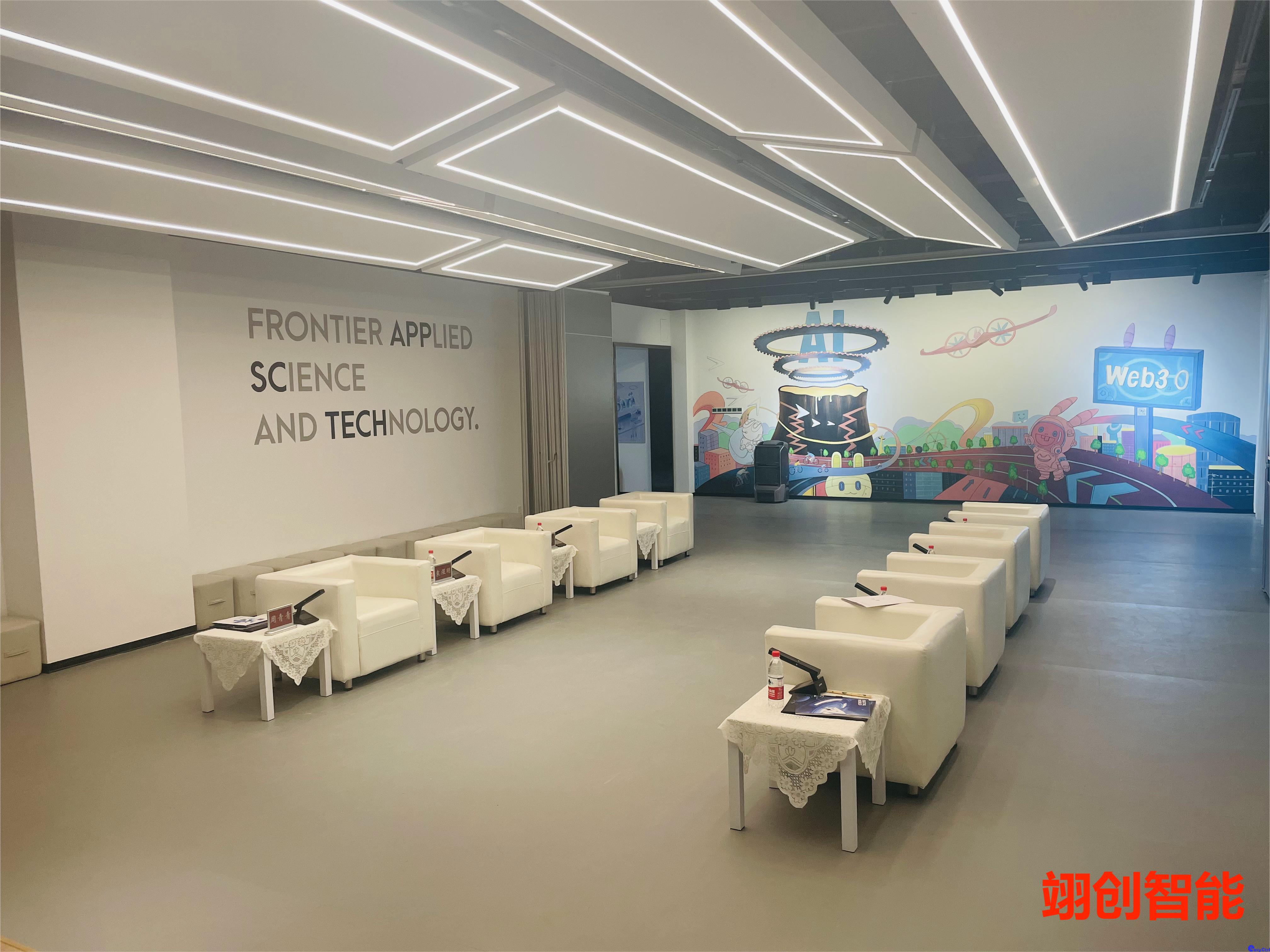

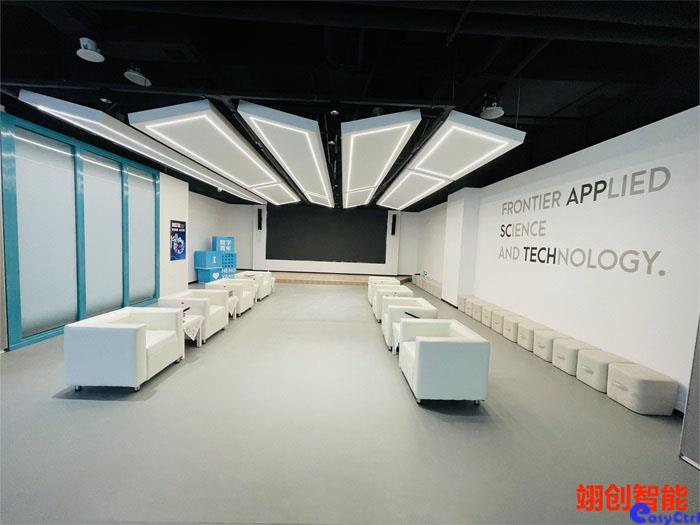

5、现场灯光效果
