项目信息：
项目名称：

海南省XXX实验室大楼智能照明建设工程

项目背景：

整个项目由一栋五层的实验研究楼组成，总建筑面积约8千平方米，是一所集成实验区、教师办公区、学生办公区、走廊等组成一体式大楼。近年来,随着科学技术的发展和管理方式和管理理念的发展,现在化的管理方式逐渐走上人们的生活并被人们认可。随着国家对科技技术发重视，相关办公场所也随即改造升级管理，使得实验场所、科研办公更加安全、高效、舒适、方便和快捷,大大提高了管理的效率,节约了社会管理资源,带来了良好的社会效益和经济效益。

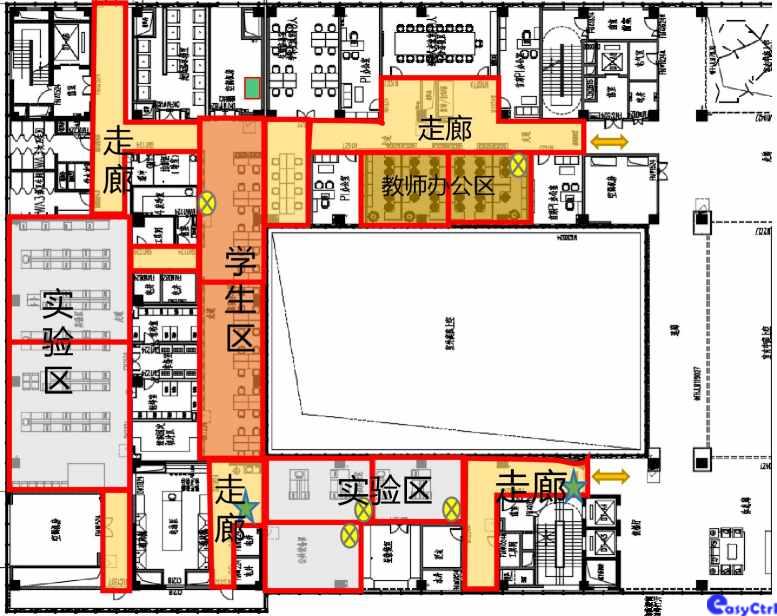

控制区域：

教师办公区、试验区、走廊

改造目标：

实验室智能照明系统应将管理、节能、安全有效的结合，通过智能化的管理手段，将照明设备分区、分时进行管理，同时，结合多种环境感知传感器，通过环境变化参量，自动按需提供照明资源，方便管理的同时，更为合理的使用能源。

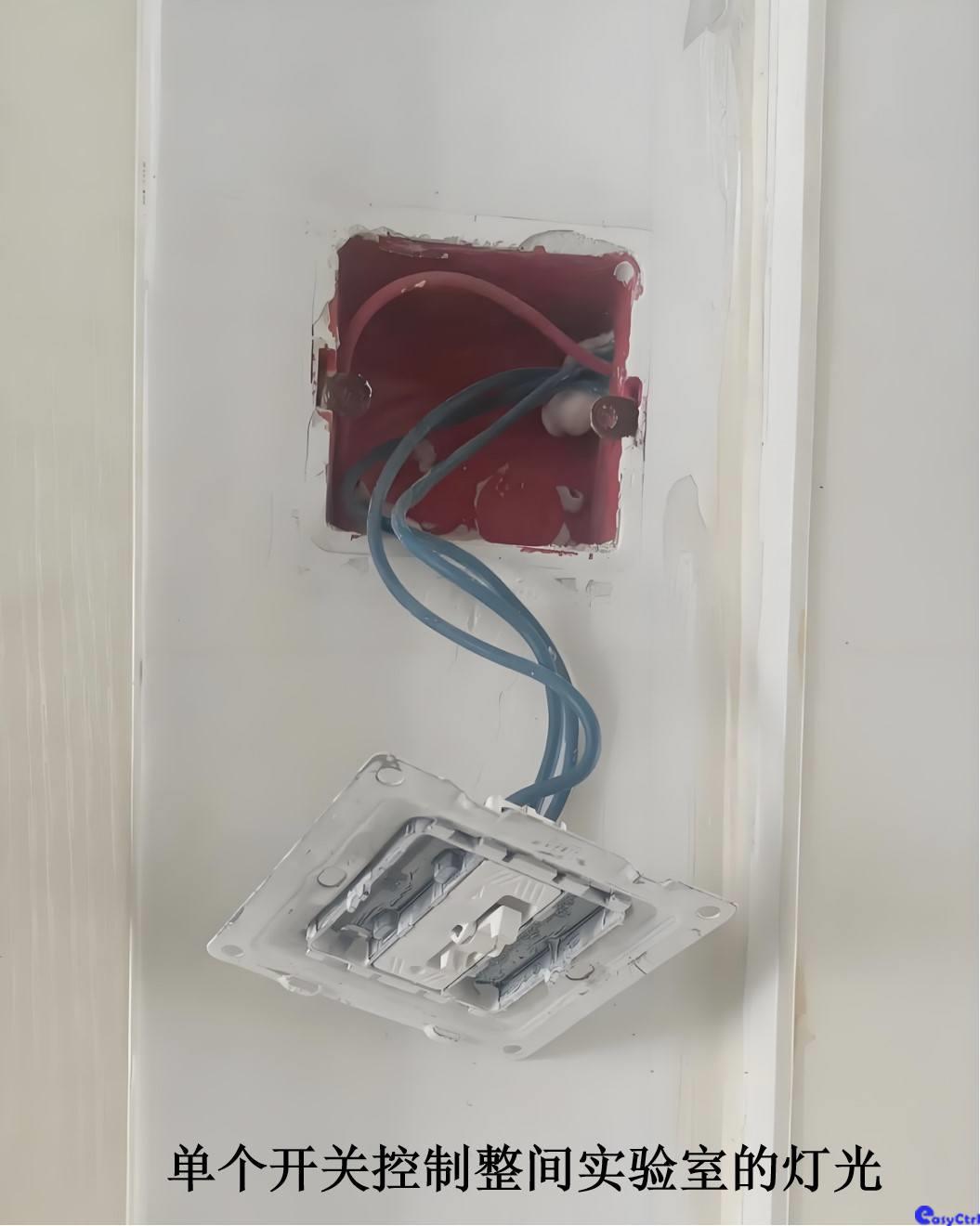

缺乏灵活的场景模式
      所有灯光只有“全亮”或“全灭”状态。无法快速切换不同工作模式。

改造目标：
提供醒目的照明管控方式，集中管控，方便人员寻找、模式控制。

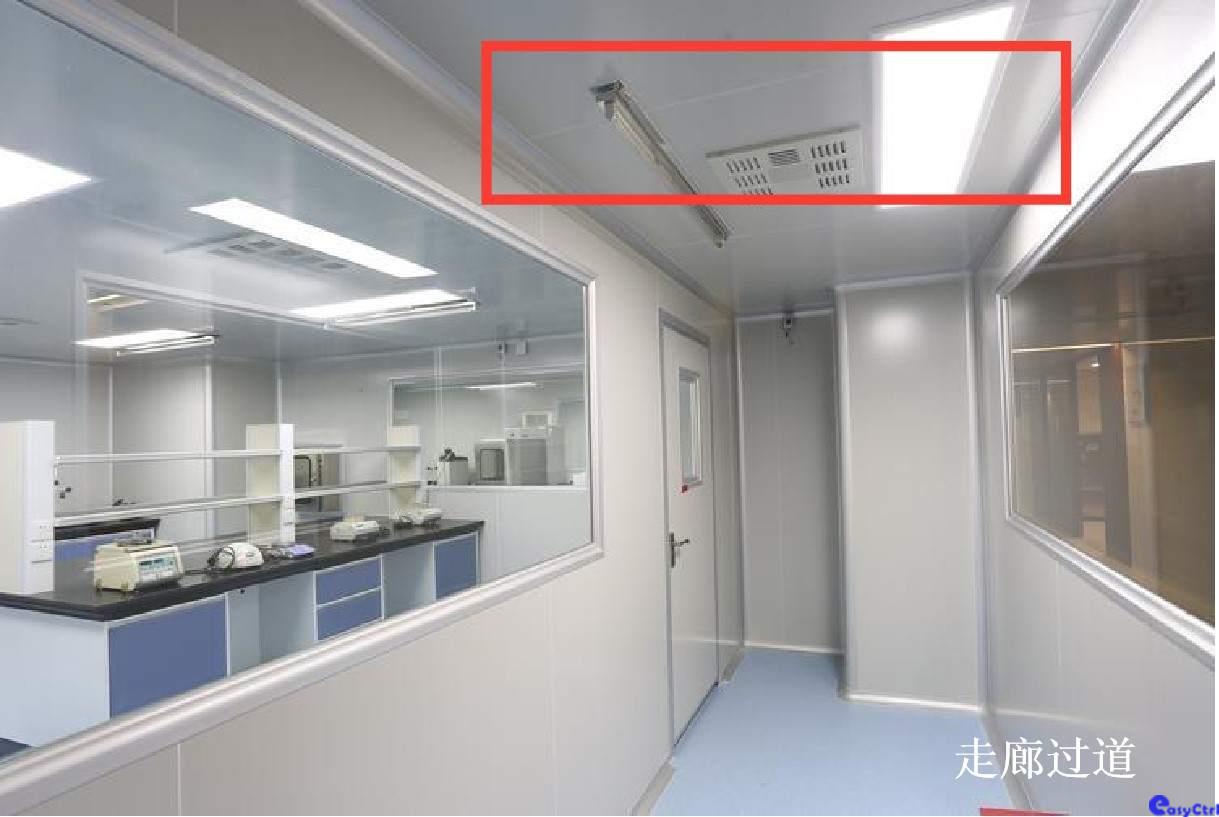

2、“长明灯”现象严重
      因控制不便或人员习惯，实验室无人时灯依然常亮。特别是冷藏间、暗房、储物室、公共过道等不常进入但需偶尔使用的区域。缺乏自动感应控制。

感应自动化管控，实现人来、人在灯开，人走灯灭节能管控。

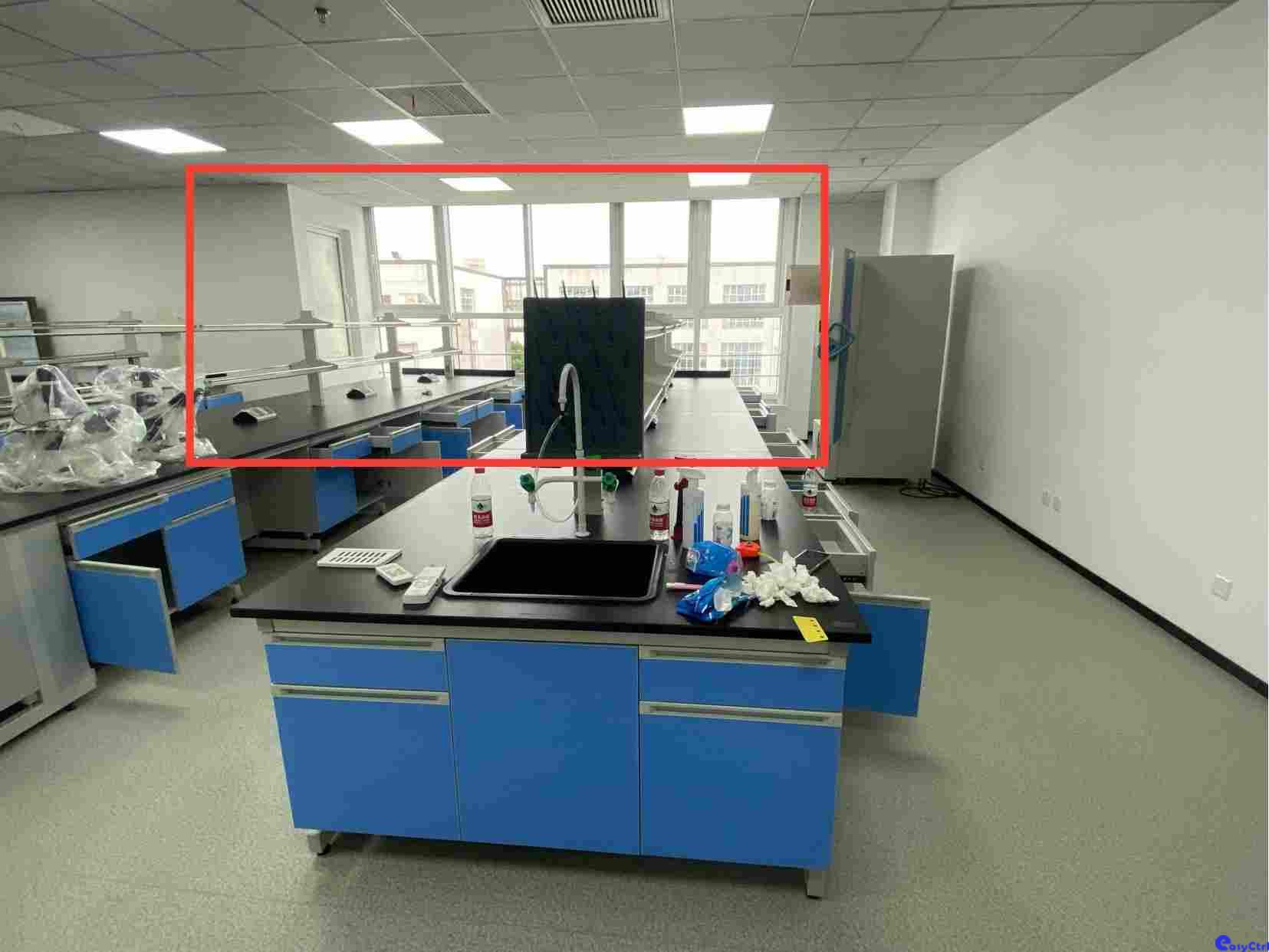

3、无法利用自然光
缺乏光照度传感器。靠窗区域在白天阳光充足时，灯光依然全开，无法自动调暗或关闭，浪费了免费的自然资源。

改造目标：
采集自然光结合灯光保持着最舒适的实验灯光环境，定时控制场景，节省能源。

4、空调24小时不间断运行成本高
许多实验室区域需要24小时维持环境稳定，空调系统全年无休。缺乏有效的夜间或无人时段的节能运行模式（如适当放宽温湿度控制范围、降低新风量），导致能源费用成为沉重负担。

改造目标：
区域集中管控空调，采集区域环境变化自动调节空调最为最舒适，最适宜实验状态，节能管控，无人自动关空调。

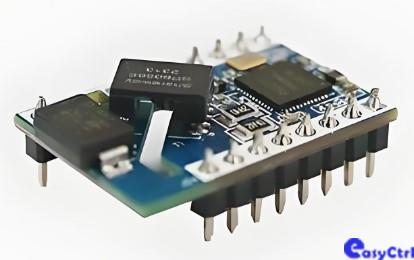

PLC电力载波通信简介：
     电力线载波（PLC ，即 Power Line Carrier）是电力系统特有的通信方式，电力线载波通讯是指利用现有电力线，通过载波方式将模拟或数字信号进行高速传输的技术。最大特点是不需要重新架设网络，只要有电线，就能进行数据传递。

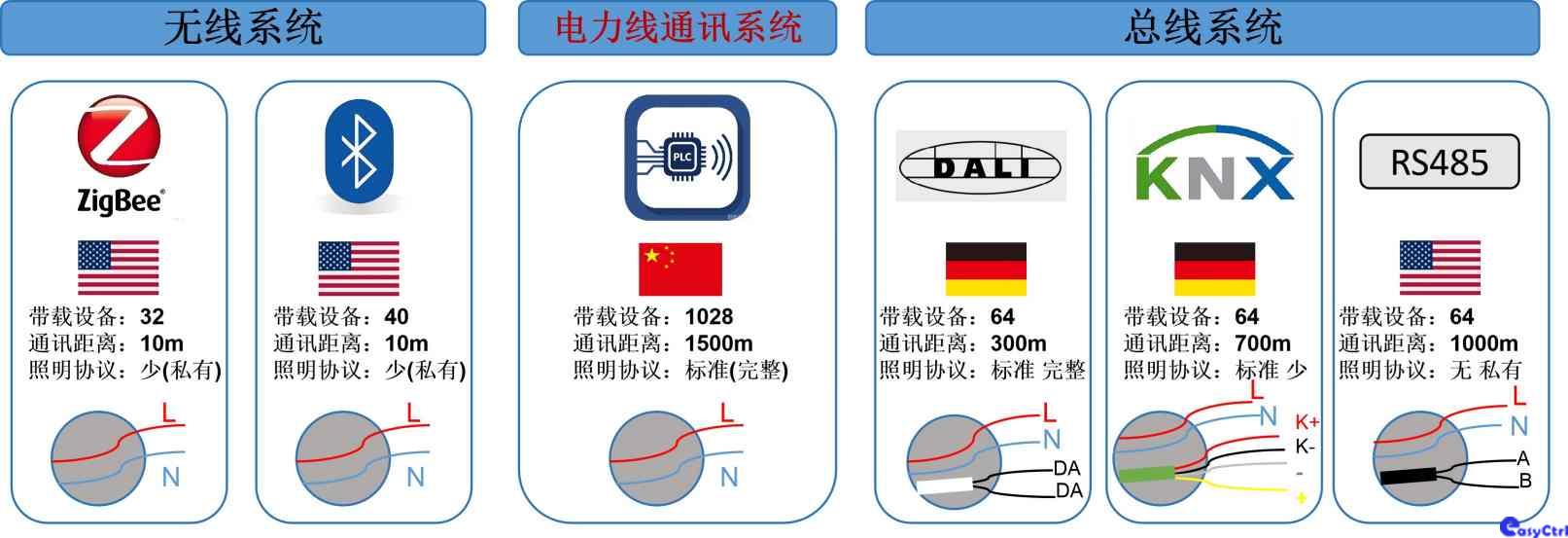

照明方案选择
主流IOT

无线方案:
优点：免布线，施工成本低
缺点：不稳定

有线方案
优点：稳定可靠
缺点：单独布线，施工成本高

推荐PLC方案：
优点：免布线，施工低成本稳定可靠。
电力线通信技术(Power Line Communication,简称PLC)可以直接复用电力线，无需部署专用线路，即可实现对物联设备的连接。它避免了无线通信技术受周边环境因素影响大的问题，如穿墙问题、2.4G非授权频段的干扰等;同时免布线，解决了工业现场总线需要单独布线、后期走线混乱、线路老化、维护困难等问题。

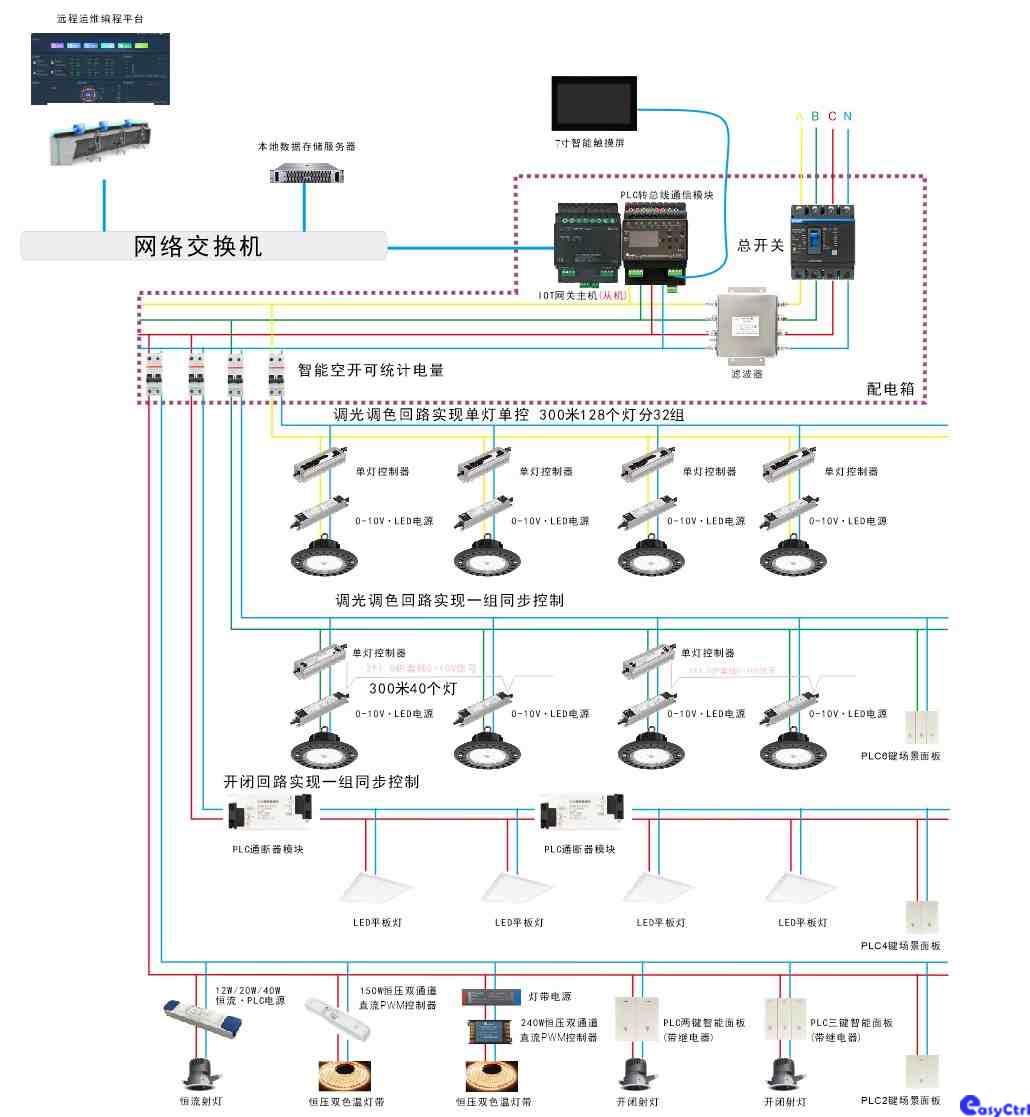

照明控制系统拓扑图

系统介绍:
控制箱
增设电箱，集成IOT网关逻辑主机管理控制逻辑，PLC电力载波通讯模块，电网杂波滤波器，智能空开计量，安装于原有强电电井内.

PLC转0-10V模块
搭配0-10V调光驱动灯具，单灯调光控制，回路调光控制，使用原有线路安装在天花内.
适用于开放办公区域等。

PLC断路器模块
单灯开关控制，回路开关控制，使用原有线路安装在天花内。适用于走廊过道公共区域精细化控制等。

PLC恒流恒压模块
搭配调光调色灯具实现调光调色控制，使用原有线路安装在天花内。使用于办公室，会议室区域等

PLC开关面板
回路开关控制，回路开关控制，需增加零线替换原有面板。使用于走廊公共区域，卫生间等.

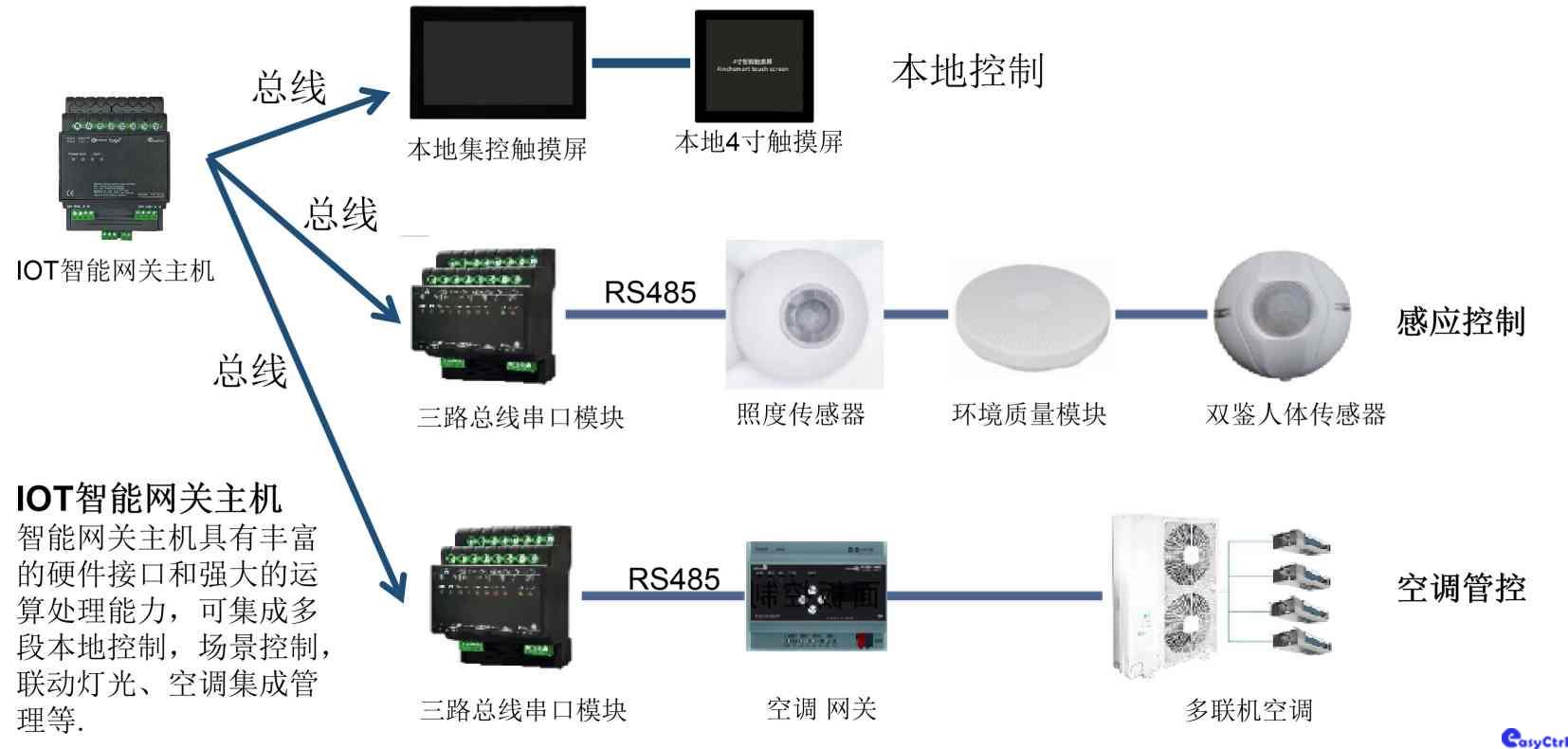

系统拓展控制

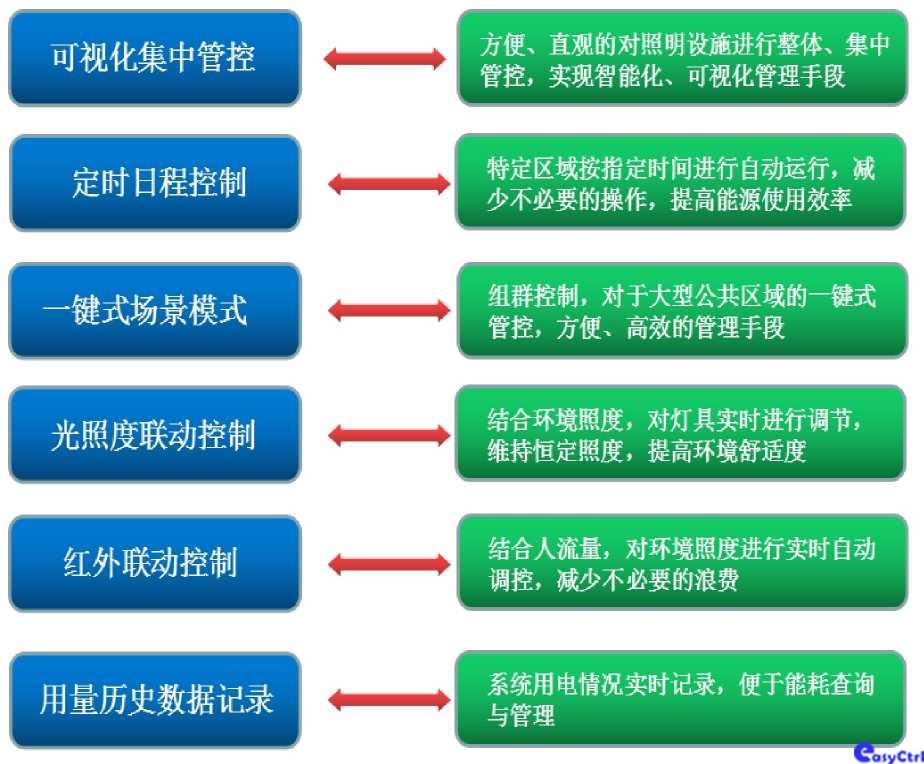

改造后实现功能
单独控制
可单独控制每盏灯的状态，营造高品质的照明环境不仅能够满足办公环境,降低能耗，而且舒适的视觉环境有助于提升员工的生产积极性，从而提高生产率，减少误差。

调光控制
灵活调节调光比例，实现0-100%亮度调节，补偿光衰的同时实现理想的照明环境提高工人的视觉效果，使工人更适应所处的工作环境，从而提高生产速度，减少工作失误，也能让工人显著缓解长时间工作疲劳，最终为企业增加更多价值。

场景模式控制
自定义场景预设，灵活模式切换，一键调节执行调节灯光场景，提升便利性与效率?，?实现空间功能转换?，促进节能与智能化管理。

空调集中管控
优化主机运行策略，提升能效，集中控制系统能综合所有末端设备的冷热需求，智能调节中央空调主机的运行台数和输出功率，确保主机始终在高效区间运行，联动人体传感器、环境检测传感器，避免无效运行和优化设备调度，并减少电费支出，同时，有序的启停和运行策略还能延长空调主机使用寿命，降低维护成本。

环境数据实时监测查看
实时掌握环境质量状况?，通过传感器网络持续监测温度、湿度、PM2.5、二氧化硫、等关键指标，动态反映环境变化，联动控制空调或排风机优化改善环境质量，提升管理效率，降低健康风险。

人体传感器联动
精准节能，杜绝浪费?，通过感应人体活动，系统能实现“人来灯亮、人走灯灭”。增强可靠性与适应性?，使用红外+24GHz毫米波雷达双鉴人体感应器能不受环境温度、肤色或光线强弱影响，检测更精准，触发精准。空调联动人体传感器、环境检测传感器，避免无效运行和优化设备调度，并减少电费支出，同时，有序的启停和运行策略还能延长空调主机使用寿命，降低维护成本。

软件介绍
智能照明软件是智能照明系统的核心控制中枢，它通过智能手机、平板电脑或电脑端软件，将传统的照明设备升级为可远程、自动化和智能化管理的系统。

项目重点使用功能
1、自主知识产权，提供软件著作证书。
2、分组控制:自由设置多回路同时开启或关闭，回路间隔延时可自由调整。
3、电能监测及逻辑功能:可监测电压、电流、总电量，自由设定报警电流值，界面可动态提醒，或者执行开闭操作。
4、用户管理:超级用户可任意添加或删除一般用户，指定控制权限功能。
5、具有与现场回路状态实时同步的功能，并有光晕的效果，即本地操作开关后，软件界面能1秒内同步状态。
6、名称定义:可用户自定义各个回路的名称。
7、提供开发协议，可与第三方软件平台作对接。
8、环境数据监测及逻辑功能:包括PM2.5,PM10,TVOC，C02，以及温度和湿度，自由设定报警值，联动设备操作。
10、跨平台控制终端:B/S架构，软件支持安卓、苹果、windows系统的app，微信小程序，硬件支持手机、平板，电脑。
11、模块监测功能:系统支持实时监测并显示各个控制模块包括网关、开关、调光的在线状态。
12、定时功能:自定义修改定时时间、开启，关闭定时，支持9999组定时器。

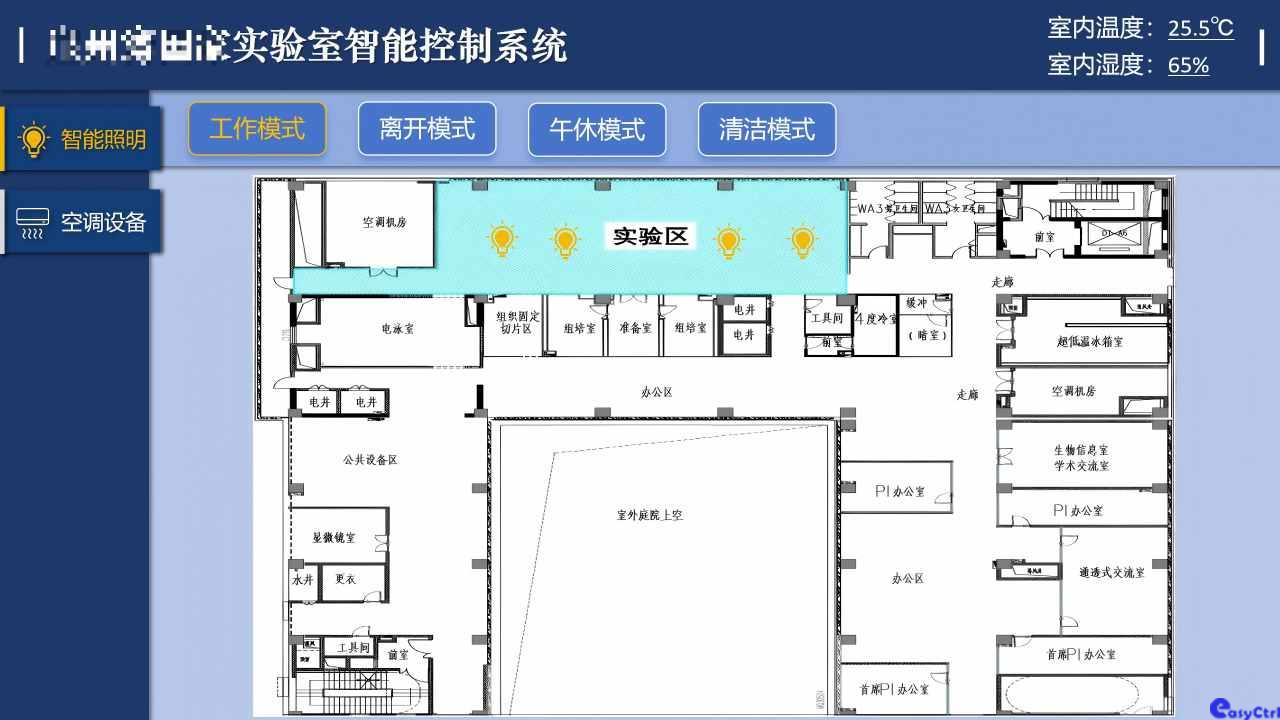

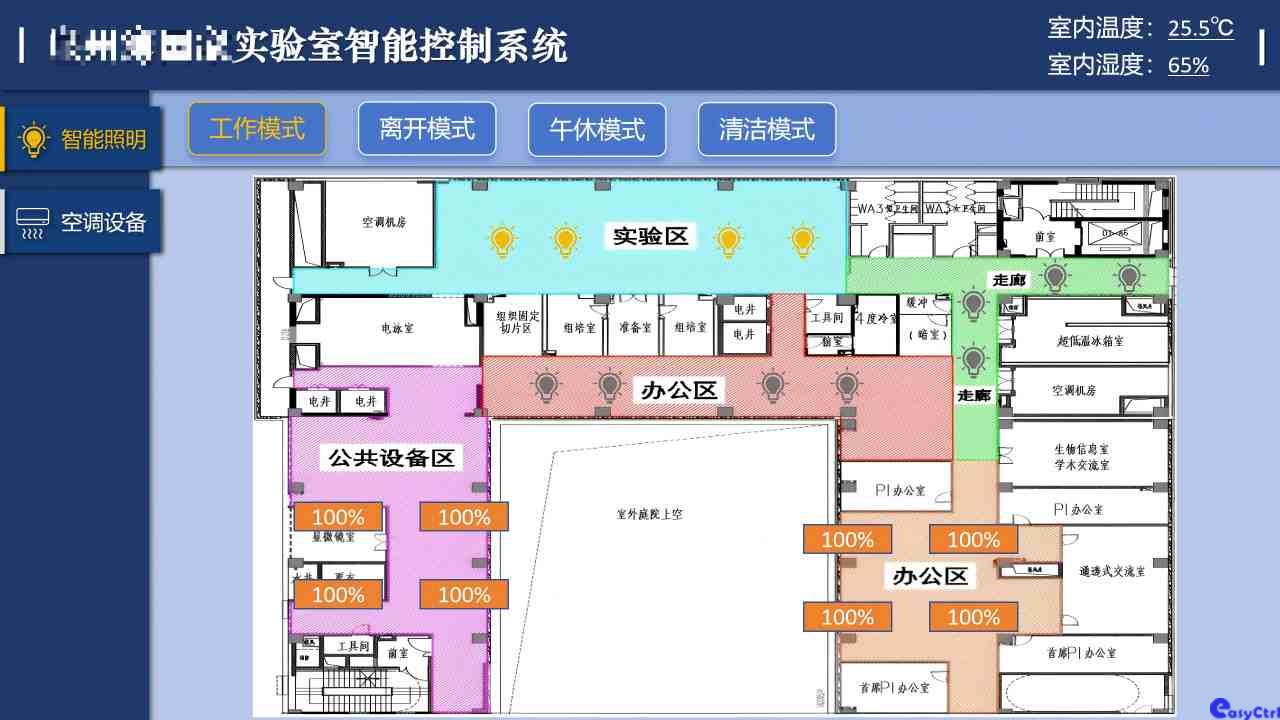

13、系统实时监控界面应实现按照分区(楼层、楼层各分区)的地平面图和按照照明回路的列表显示两种展示方式。
14、通信电缆监测:通信线缆掉线，软件能报警功能。

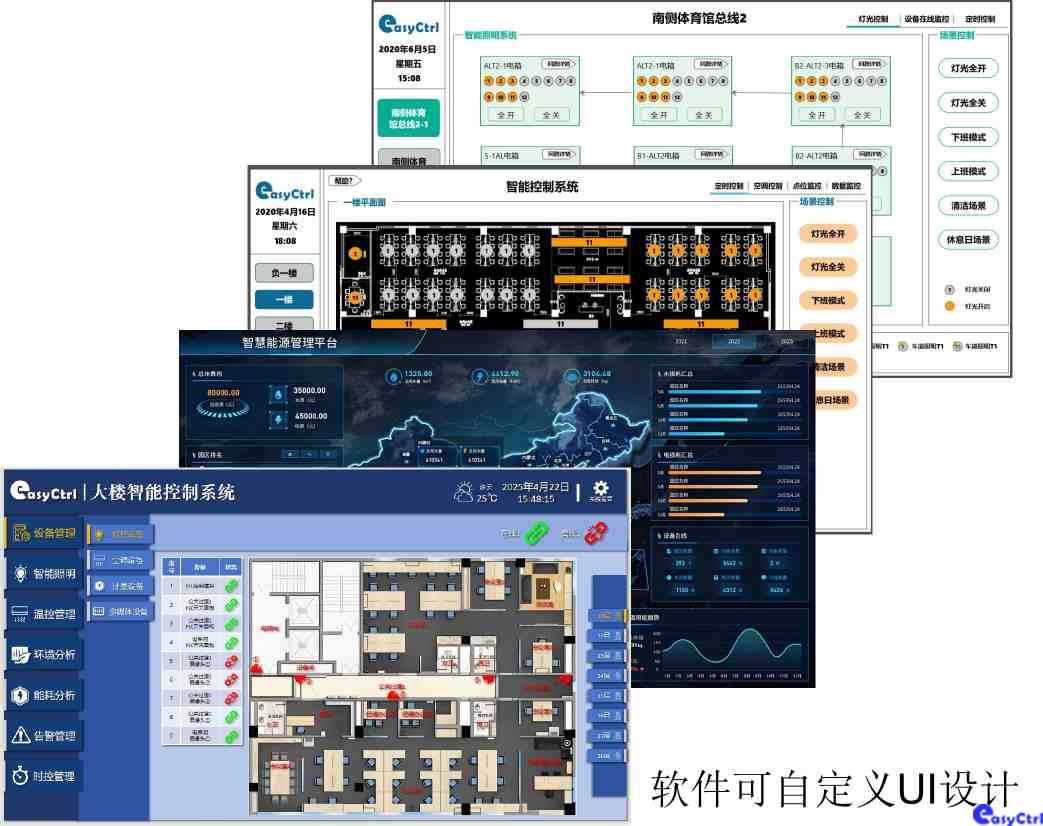

15、界面UI自定义功能:可根据项目要求，任意修改控制界面。
16、控制权限:可设置本地面板禁用，只可远程操作。
17、密码功能:设置界面可用密码功能做限制，防止任意修改。
18、回路编组功能可将多条照明回路定义为一个逻辑编组，并支持所有逻辑编组之间无延时的统一开关控制。
19、运行操作功能:系统支持手动、自动、第三方集成平台控制三种控制模式，支持三种模式的切换。
20、场景模式功能:系统支持预设多种模式及场景功能。系统软件操作界面上显示不同模式及场量名称。通过手动点击场景名称，或子系统时刻表，或由第三方集成平台下发指令，均可实现不同场景模式的切换操作。

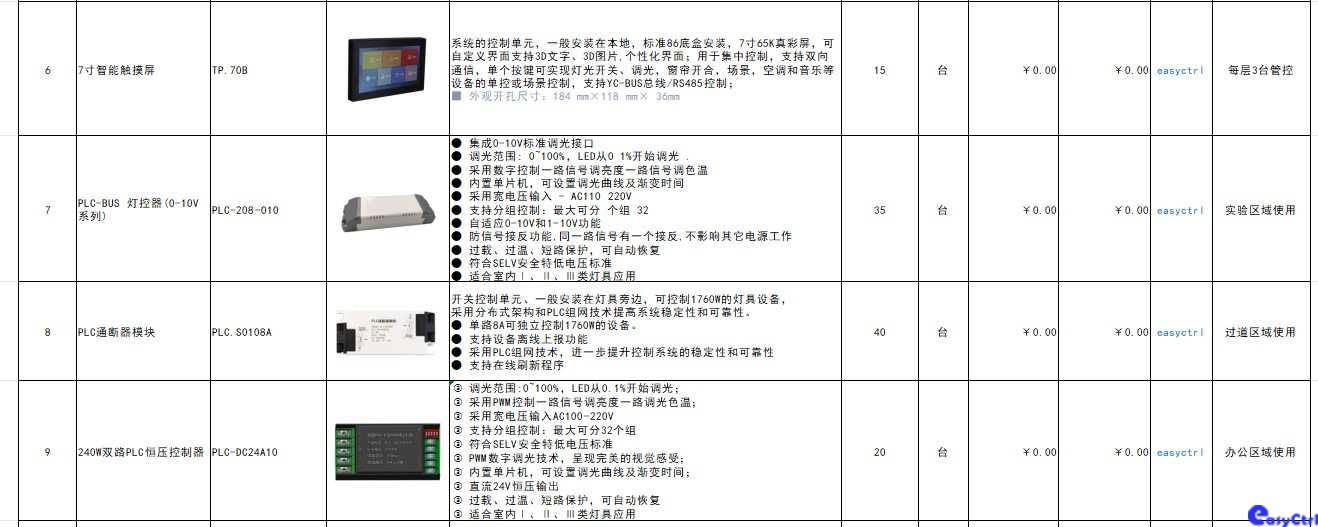

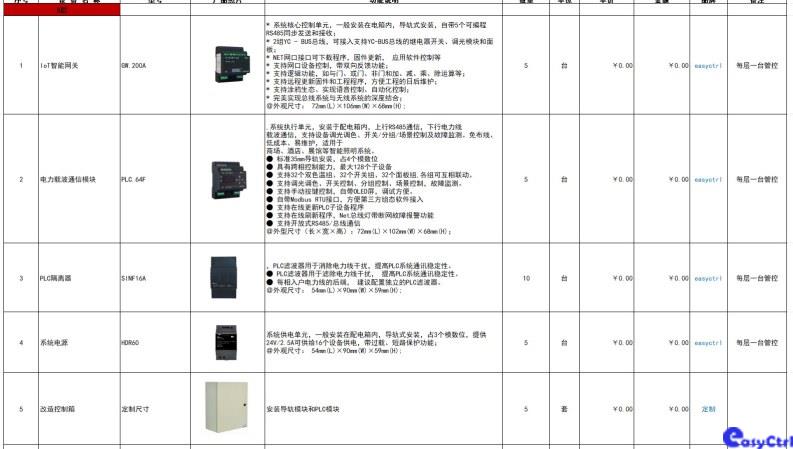

项目清单

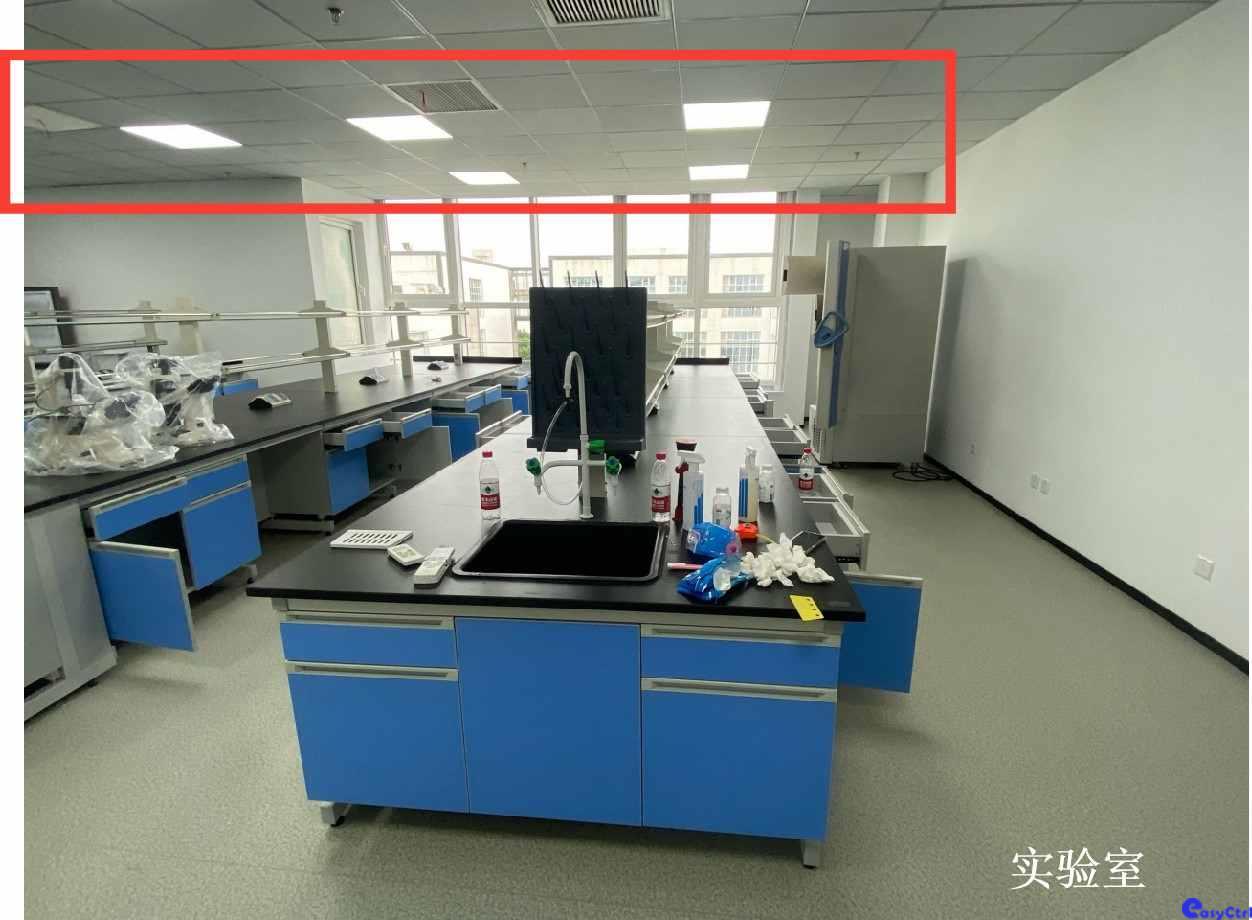

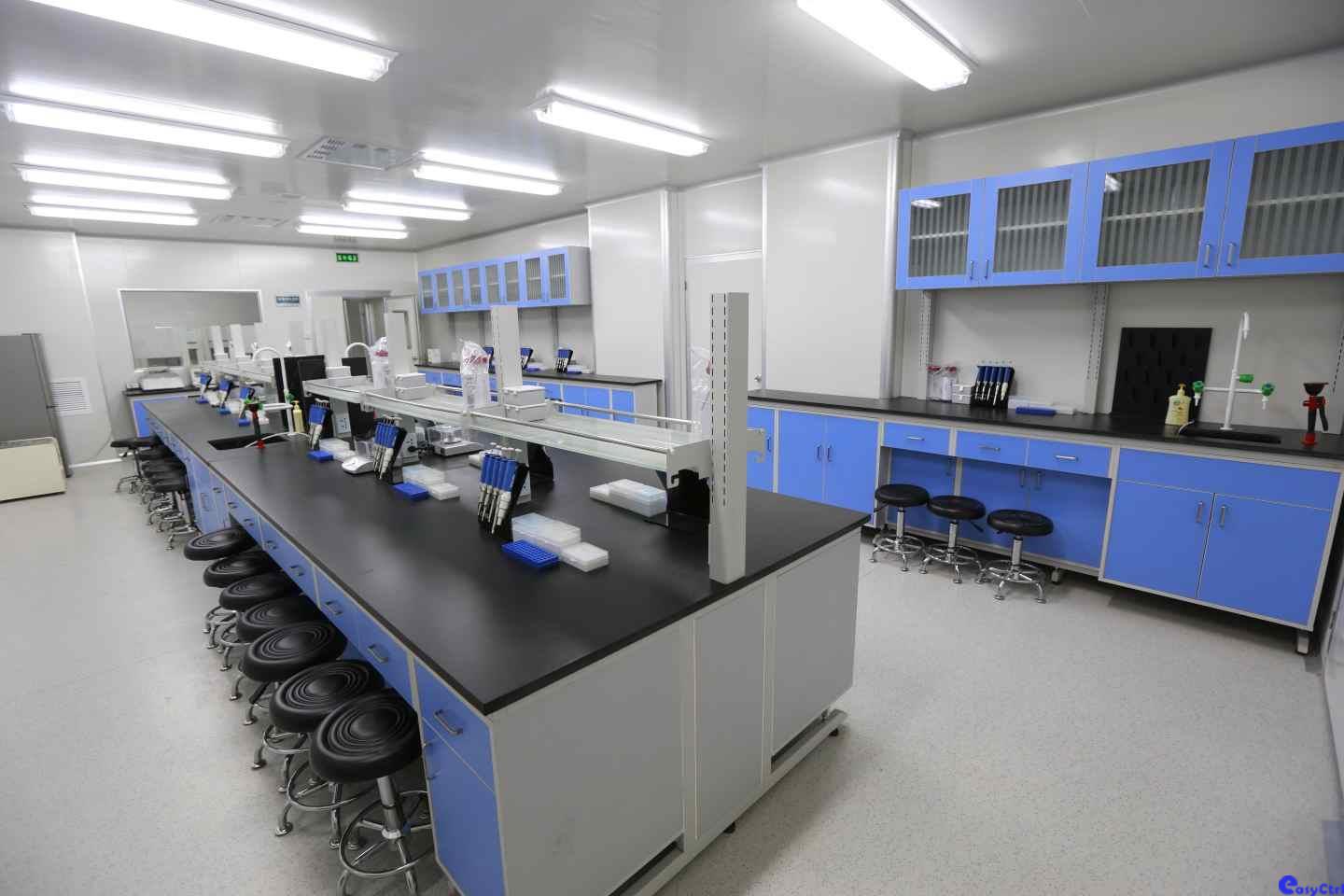

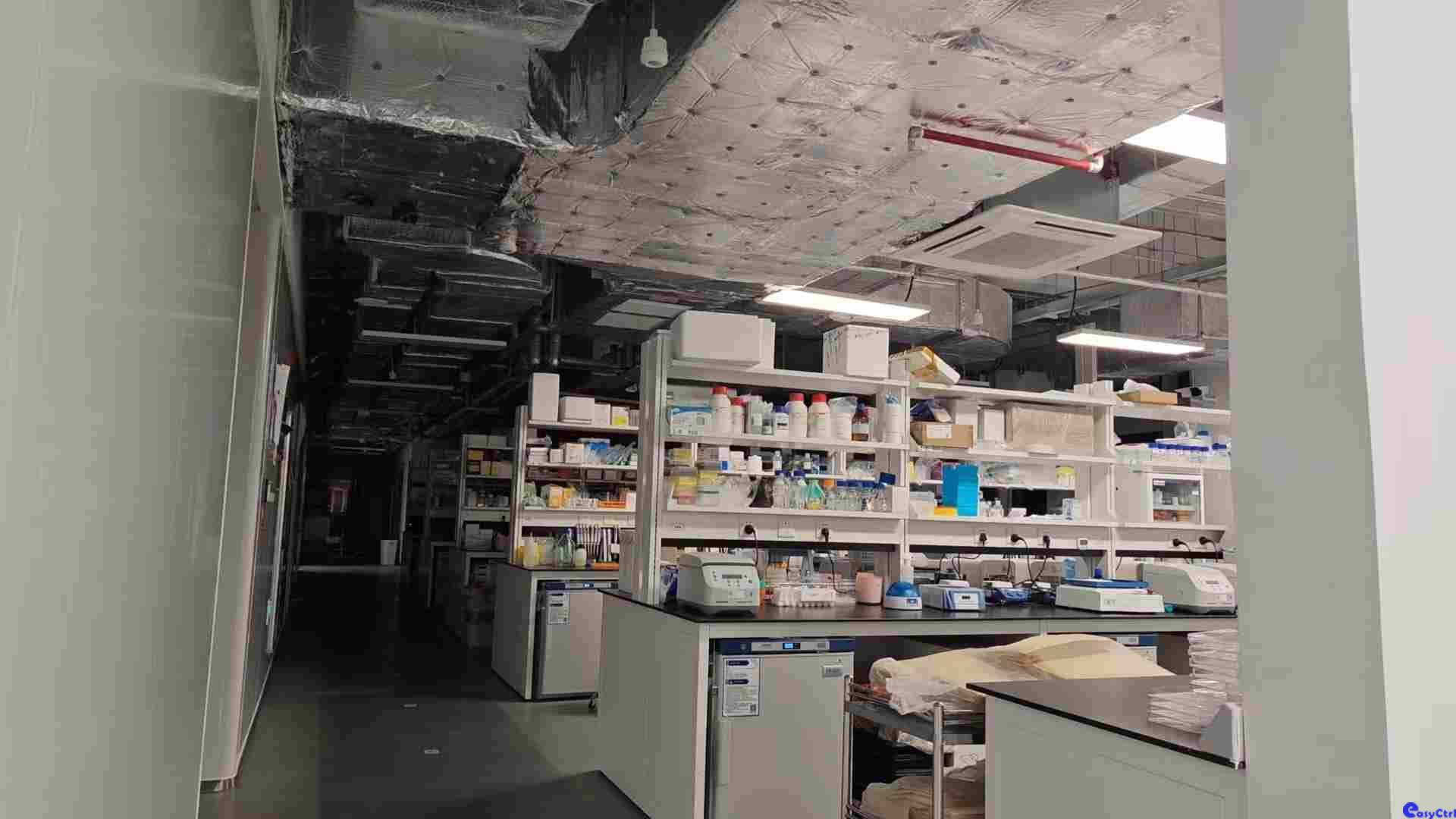

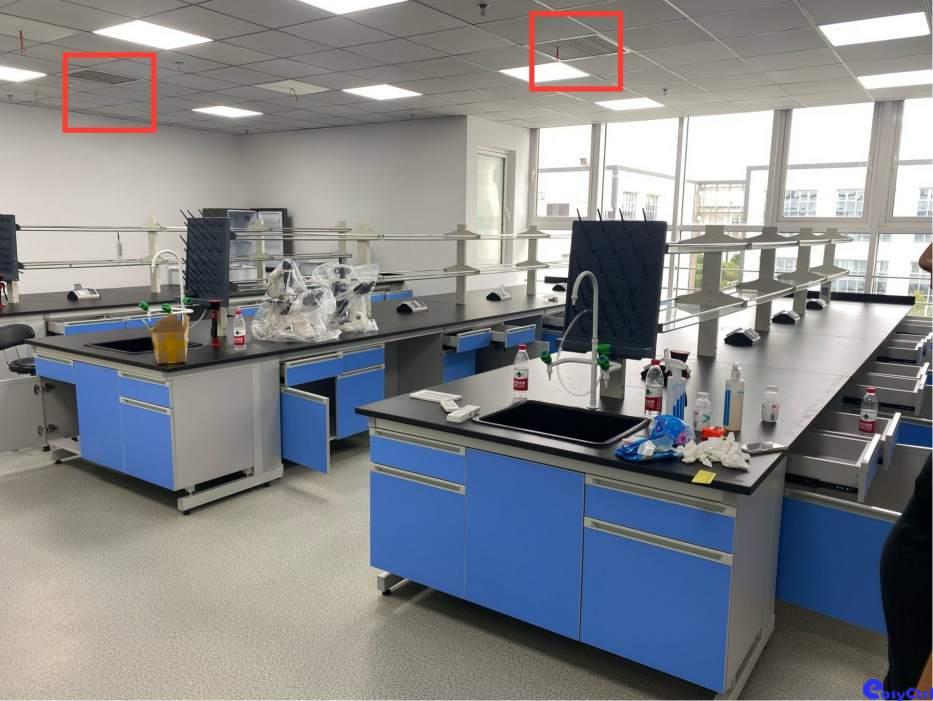

项目实拍图

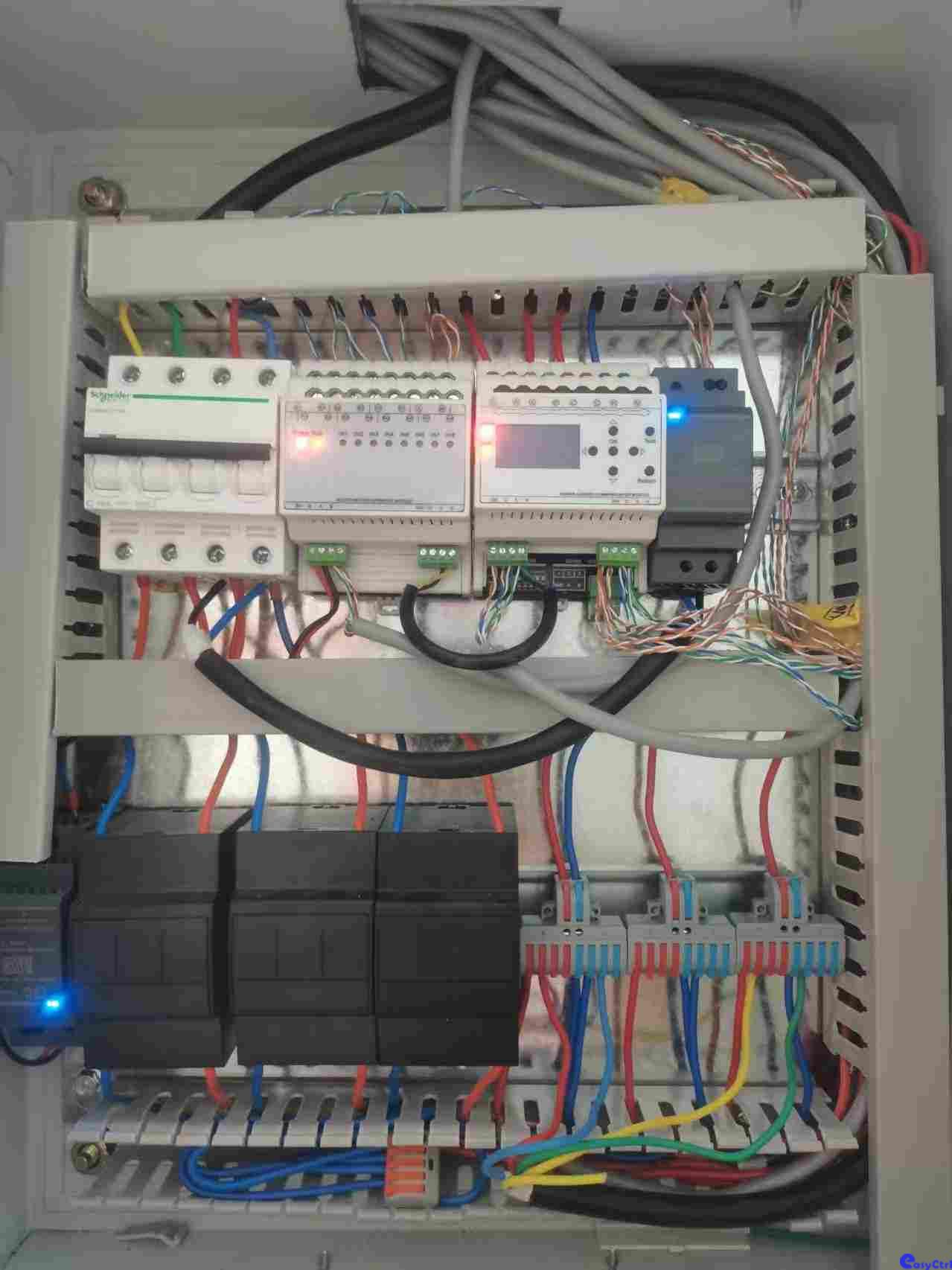

电箱图
