DALI控制系统解决方案

发布时间：2020-08-17 浏览量：

一、DALI概述
DALI(Digital Addressable Lighting Interface 数字可寻址照明接口)是一种两线双向串行数字通信协议，是照明生产厂商因节能的需求，研究和开发出来的数字照明控制通信系统。DALI通信协议的统一，加速了群控、智能照明节能产品的推广和应用。作为照明接口的一个标准协议，DALI以其灵活性和价格一直受到业界照明设备制造商的青睐。

二、DALI来源
使用者对照明群控通信协议和设备的兼容性非常关心，欧洲各大电子镇流器生产厂（如Halvar、Hüco、Philips、Osram、Tridonic、Trilux和Vosslohschwabe等）都纷纷
加入到DALI统一的制定工作中。电子控制工作组（ECG、IEC929/EN60929）成立，开始起草照明，并形成欧洲草案，制定DALI草案后，就成为欧洲电子镇流器EN6092的附录E部分的内容。采用DALI以后可使不同照明设备厂家生产的产品（如控制系统、电子镇流器、传感器等产品）无缝地互联，系统连接可靠、方便，从而降低系统的开发、安装、维护费用和风险，扩大产品的适用范围。

三、DALI应用场合
如下DALI系统连接图所示，DALI的连接硬件包括普通的带DALI功能的电子镇流器、灯、控制器和配线，与普通的灯光硬件连接区别在于，带DALI接口的器件可以直接连接到计算机或主控机，而且每个DALI器件都是可以自己寻址、编程、分组和场景设定。作为一个数字照明网络，它不仅适用于小型控制系统，对于大型的照明系统安装也是应用自如，如以下场合：
1、小型和开放的办公室，用户可自行控制照明；
2、会议室和教室，需要不同的照明方案来实现不同类型的用途；
3、超市和某些零售店，这些场所的商品销售和布局经常发生改变；
4、需要适应时间、事件和功能的酒店大堂和会议室；
5、餐馆，需要根据时间来调整照明的场合。

DALI智能控制系统
一、DALI概述
DALI(Digital Addressable Lighting Interface 数字可寻址照明接口)是一种两线双向串行数字通信协议，是照明生产厂商因节能的需求，研究和开发出来的数字照明控制通信系统。DALI通信协议的统一，加速了群控、智能照明节能产品的推广和应用。作为照明接口的一个标准协议，DALI以其灵活性和价格一直受到业界照明设备制造商的青睐。

二、DALI来源
使用者对照明群控通信协议和设备的兼容性非常关心，欧洲各大电子镇流器生产厂（如Halvar、Hüco、Philips、Osram、Tridonic、Trilux和Vosslohschwabe等）都纷纷
加入到DALI统一的制定工作中。电子控制工作组（ECG、IEC929/EN60929）成立，开始起草照明，并形成欧洲草案，制定DALI草案后，就成为欧洲电子镇流器EN6092的附录E部分的内容。采用DALI以后可使不同照明设备厂家生产的产品（如控制系统、电子镇流器、传感器等产品）无缝地互联，系统连接可靠、方便，从而降低系统的开发、安装、维护费用和风险，扩大产品的适用范围。

三、DALI应用场合
如下DALI系统连接图所示，DALI的连接硬件包括普通的带DALI功能的电子镇流器、灯、控制器和配线，与普通的灯光硬件连接区别在于，带DALI接口的器件可以直接连接到计算机或主控机，而且每个DALI器件都是可以自己寻址、编程、分组和场景设定。作为一个数字照明网络，它不仅适用于小型控制系统，对于大型的照明系统安装也是应用自如，如以下场合：
1、小型和开放的办公室，用户可自行控制照明；
2、会议室和教室，需要不同的照明方案来实现不同类型的用途；
3、超市和某些零售店，这些场所的商品销售和布局经常发生改变；
4、需要适应时间、事件和功能的酒店大堂和会议室；
5、餐馆，需要根据时间来调整照明的场合。

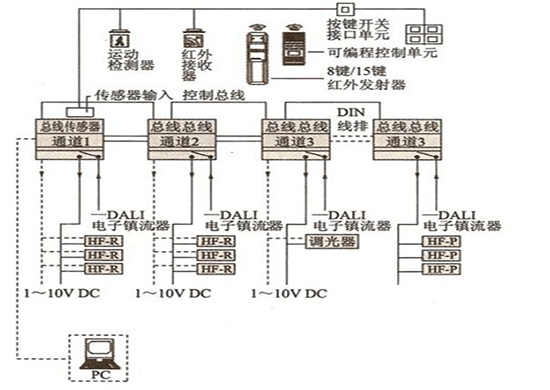

（DALI系统连接图所示）

四、DALI控制系统的特点
DALI控制系统以其开发难度小、成本低、易于扩展、实用性强等优点,显示出在智能照明控制领域中的强大优势。数字照明网络通过使用现代照明技术实现了能耗的降低，同时提高了系统的灵活性、降低了维护的成本，并且人性化的调光控制可用于满足特定的条件和局部的需求。对日光强度利用、最大的调光要求以及传感器对于节能的作用是不言而喻的。利用DALI的照明控制系统所设计的辅助软件，能实时监控和控制系统中的每一个部件的状态，还可以利用TCP/IP或485实现远程控制。
4.1、节能：数字照明网络使系统能够控制每一个单独的数字镇流器，系统包括了静态的部件（根据时段编程好的调光或开关）和动态的部件（根据检测到的状况和周围的光线亮度进行开关或调光）。利用串联工作的数字电子镇流器的固有优点，可以实现不同效率光源、调光和开关（如传感器、已编制的开关切换、日光的吸收、最大调光负荷），这样能耗可降低30%到60%。在负荷上限的阶段，还可通过设置不同负载的调光点来降低有效的负荷，从而实现能耗的进一步降低。此外，每个镇流器都会将性能数据反馈回计算机或控制器中，包括能量信息、灯和镇流器的故障信号。当处理庞大的照明设备组时，照明网络所产生的能量信息可用来验证能耗的节省，生成负载分布、内部帐单以及单位产品的照明成本。
4.2、智能化控制：DALI使房间的灯光更容易控制以满足多种要求，并支持灯光控制预先编程。DALI网络可通过网关和PC终端控制与大厦管理系统相连，发觉多种潜在功能。例如：窗边的电灯可与传感器相连，根据日照的强度调整电灯明暗，从而节约能源。还有，会议室的电灯也可与运动传感器相连。当屋子里坐满了人，灯光可通过预先的编程调整到开会状态；当人们离开时，灯光在一段时间后将自动关闭。
4.3、灵活性/生产率：数字照明网络提供了一个开放的环境，在这个环境下，镇流器可以实现任意分组并根据特定的任务要求、传感器的参数选择以及空间的改变以多种方式进行控制。控制系统可以由人单独控制调光或增加工作间的灯光亮度，从而实现根据任务和工作者的年龄来实现最佳的光线调节。此外，当空间需要重新布置或任务发生改变，也不一定要将灯移动和重新布线。相反，在许多情况下，只需要对镇流器进行重新配置和编程就可实现最优化的照明条件。
4.4、易维护性：数字照明网络中的光源持续向中央计算机提供能量信息。这样就可监视到整个照明网络中的异常状况，并在需要立即替换灯和镇流器或需要排除故障时发出警报。软件可以指示需要替换哪种类型的元件（灯或镇流器）以及哪种类型的灯和镇流器所在的位置。
4.5、低成本：DALI通讯只需要添加很低的硬件成本就可实现控制；DALI 布线只需要两条通信线；DALI 意味着更少控制单元和更少配线也就意味着总体成本更低。
4.6、综上所述，其特点可归纳为：
1．通过系统控制,照明节能可节能达30%以上。
2．通过对灯工作状态和电子镇流器的中央监控可降低系统的维护费用。
3．系统安装简单，使用元器件较模拟控制系统少，系统成本低。
4．由于采用数字控制，DALI调光控制系统可实现对每只电子镇流器的控制，而模拟系统只能实现对每组电子镇流器的控制制，所以DALI调光控制系统的灵活性很高。
5．“即插即用”，各厂家产品的互换性、灵活性好。
6． DALI为一开放控制系统，不同生产厂家生产的电子镇流器只要满足DALI协议均可接到DALI控制系统。
