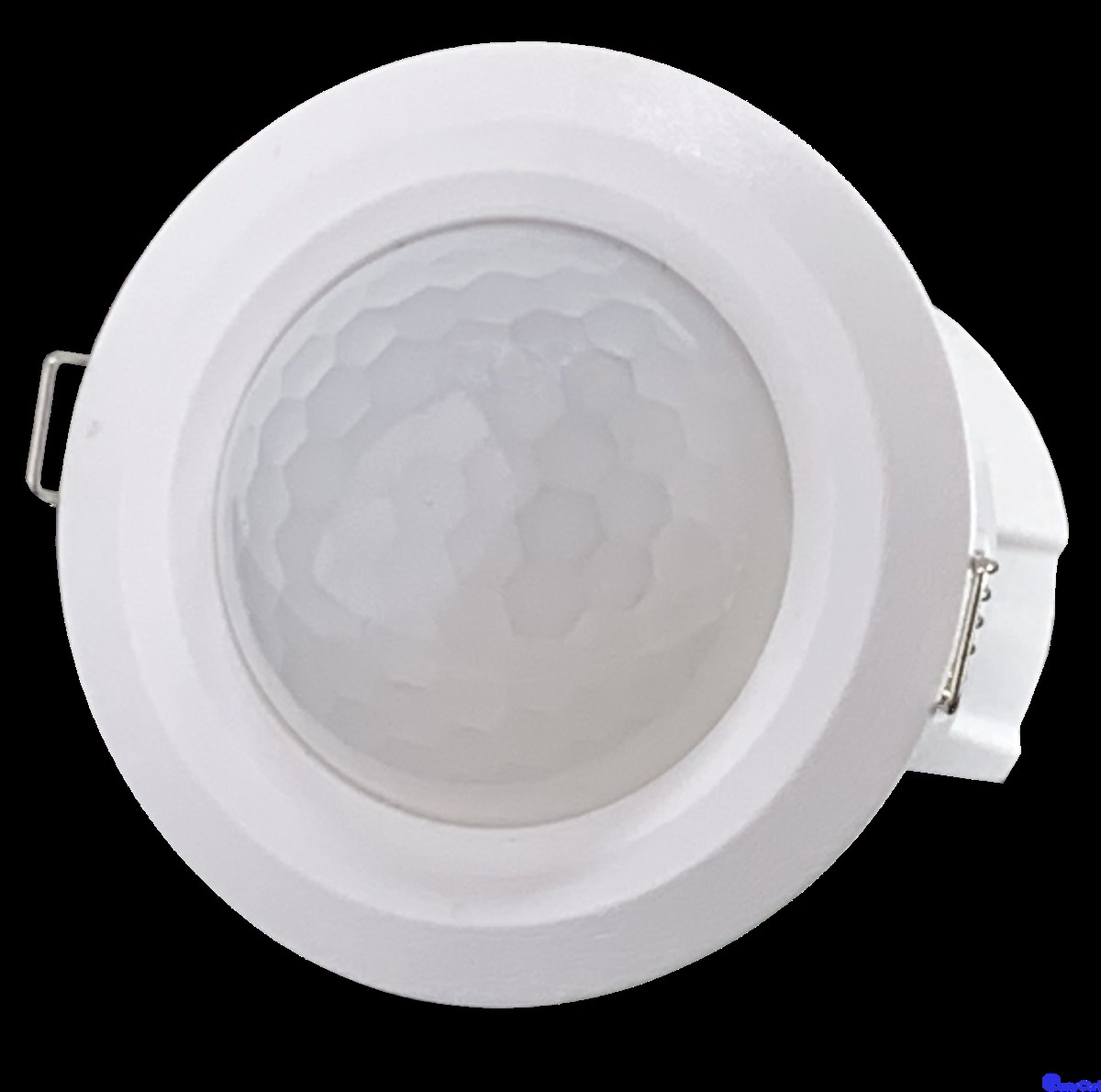

嵌入式红外人体感应器
KP.306B

产品概述
系统移动感应控制单元，一般安装在本地天花上，嵌入式安装，基于红外线技术的自动控制产品，实现人来灯亮，人走灯灭功能，达到节约能耗目的，搭配干接点模块使用。

功能介绍
● 嵌入式安装，体积非常小巧，安装后特别美观。
● 全自动感应，人来开关立即接通，人离开后，开关延时自动关闭负载
● 光感可调，3档可设置，适应不同的环境
● 延时时间可调，3秒、45秒、4分钟可选择，适应不同需求
● 感应距离可调，适应不同环境，最大6米感应范围
● 支持宽电压供电12-24V都支持
● 搭配IO模块使用

设备安装
● 步骤1. 拆卸口用力掰一下按键盖的缺口即可拆下来
● 步骤2. 安装口安装螺丝用M4*25，安装到合适的位置
● 步骤3. 安装时，注意面板方向有没有安装反
● 步骤4. 安装好后，再将之前拆卸下来按键盖，对准孔位，安装好即可

安全警告
● 拧紧力矩不超过0 4Nm
● 安装位置:墙体或配电箱
● YC-BUS接口接线不能接错，否则会损坏设备
● YC-BUS接口禁止接入交流电源，否则会损坏总线上所有的设备
● 要建立良好通风环境
● 严禁雨淋、接触其它液体或腐蚀性气体

技术参数
基本参数
工作电压 12-24VDC±10%
额定功耗 ≤1w
探测距离直径6米(吸顶安装在2.5时)
光控设置三挡调节
探测角度 110度，锥形空间
报警延时 3秒、45秒、4分钟可选
距离设置 3档可调节
报警输出 NC/NO可选择，接点DC28V 100mA
防拆输出 /
安装高度 1.5~3.5米
外部环境
工作温度 -10℃~+50℃
环境湿度最大95%RN(无凝结现象)
产品规格
外型尺寸 (长*宽*高) φ52mm*H58mm(建议开孔45mm直径)
产品净重 ≤75 g/pcs
外壳材料塑料外壳
安装方式吸顶式安装
防护级别 NONE

模块尺寸图
