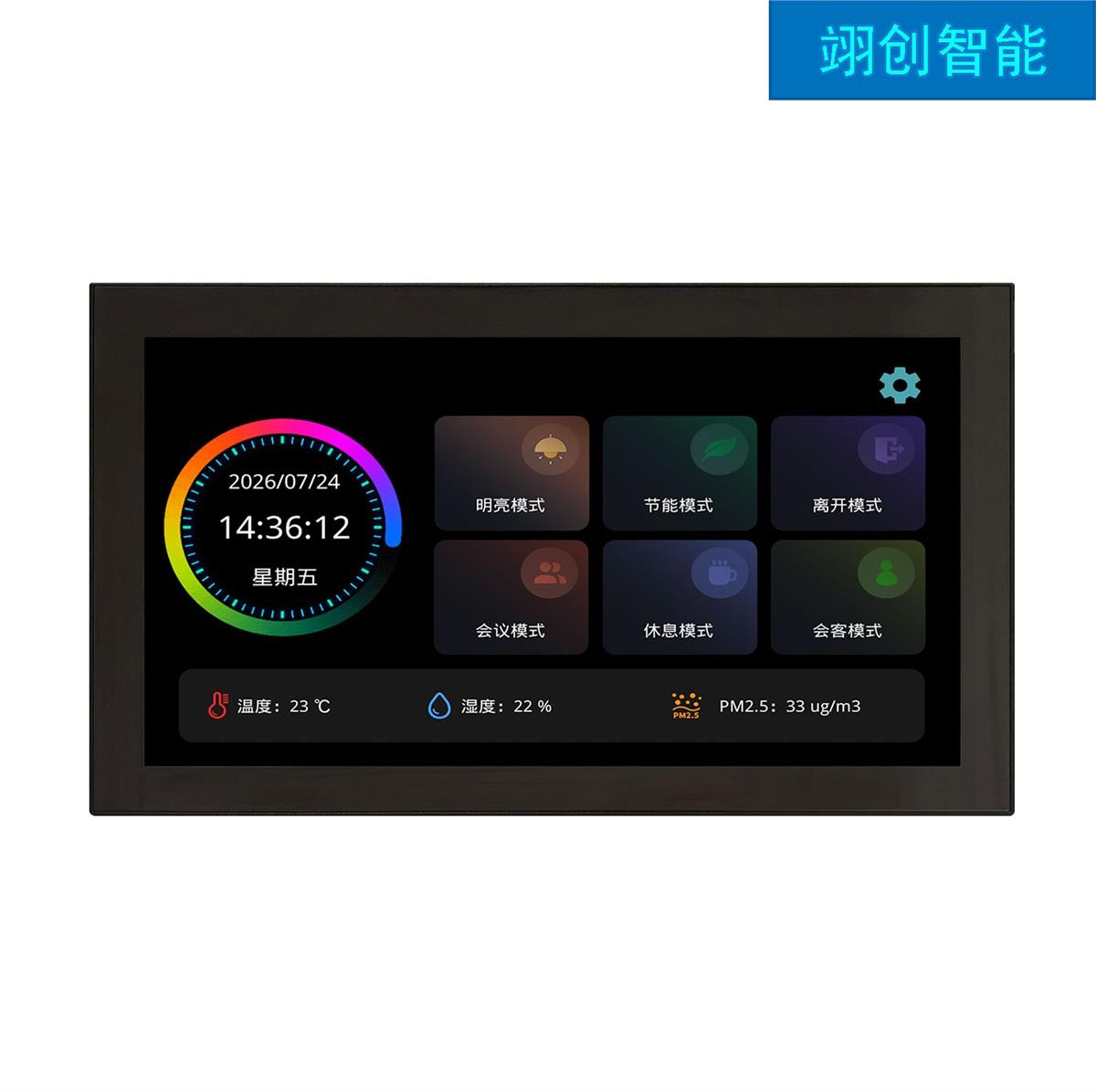

产品名称：10.1寸智能触摸屏
产品型号：TP.101A

产品描述：
系统的控制单元，一般安装在本地。配备 10.1 英寸工业级 TFT 显示屏，16 位 65K 高彩显示，可自定义界面并支持 3D 文字、3D 图片，打造个性化界面；内置温湿度传感器可实时监测环境温湿度，搭载接近开关，实现挥手亮屏、人走屏灭；具备集中控制与双向通信能力，可完成灯光开关、调光，窗帘开合，场景、空调及音乐等设备的单控或场景控制。

功能特性：
■ 适配通用86型底盒，墙面嵌入式安装，施工适配性强

■ 采用电容式触控屏，交互逻辑与智能手机一致，操作流畅易上手

■ 标配黑色、银色磨砂质感外壳，外观简约大气；外壳材质可根据客户需求定制

■ 10.1 英寸工业级 TFT 显示屏，16 位 65K 高彩显示，分辨率 1024×600，画面显示清晰稳定

■ 可控制灯光、窗帘、场景等设备，具备双向通信、设备状态实时反馈能力

■ 支持 0°/90°/180°/270° 四种角度安装，屏幕画面可跟随安装方向旋转适配

■ 操作界面支持可视化自由编辑，可添加图片、图标、文字、3D 立体按键、文本框等各类界面元素

■ 自带温湿度传感器，实时采集环境温湿度数据；内置接近感应模块，挥手唤醒屏幕、无人自动息屏。

■ 支持开放式RS485/总线通信

技术参数：
基本参数
工作电压：24VDC±10%
最大功耗：≤4.7W
静态功耗：≤2.1W
触控方式：单点、滑动触摸
触控次数：理论无限次、触摸寿命与工作环境灰尘湿度有关
分辨率：1024*600分辨率
触摸类型：电容触摸屏
显示器类型：TFT液晶屏
外部环境
工作温度：-5°C~45°C
工作相对湿度：≤90%
储存温度：-20℃~60℃
储存相对湿度：≤93%
产品规格
外型尺寸(长*宽*高)：251.6 mm*155.8 mm*32mm
产品净重：≤700g/pcs
外壳材料：磨砂铝合金边框/塑料底座
安装方式：标准86底盒导轨安装
开孔尺寸(长*宽)：74mm*74mm，底盒深度大于40mm

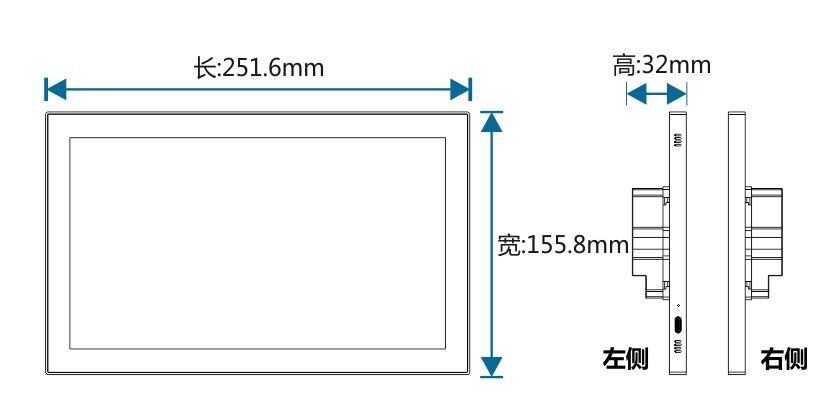

产品尺寸图

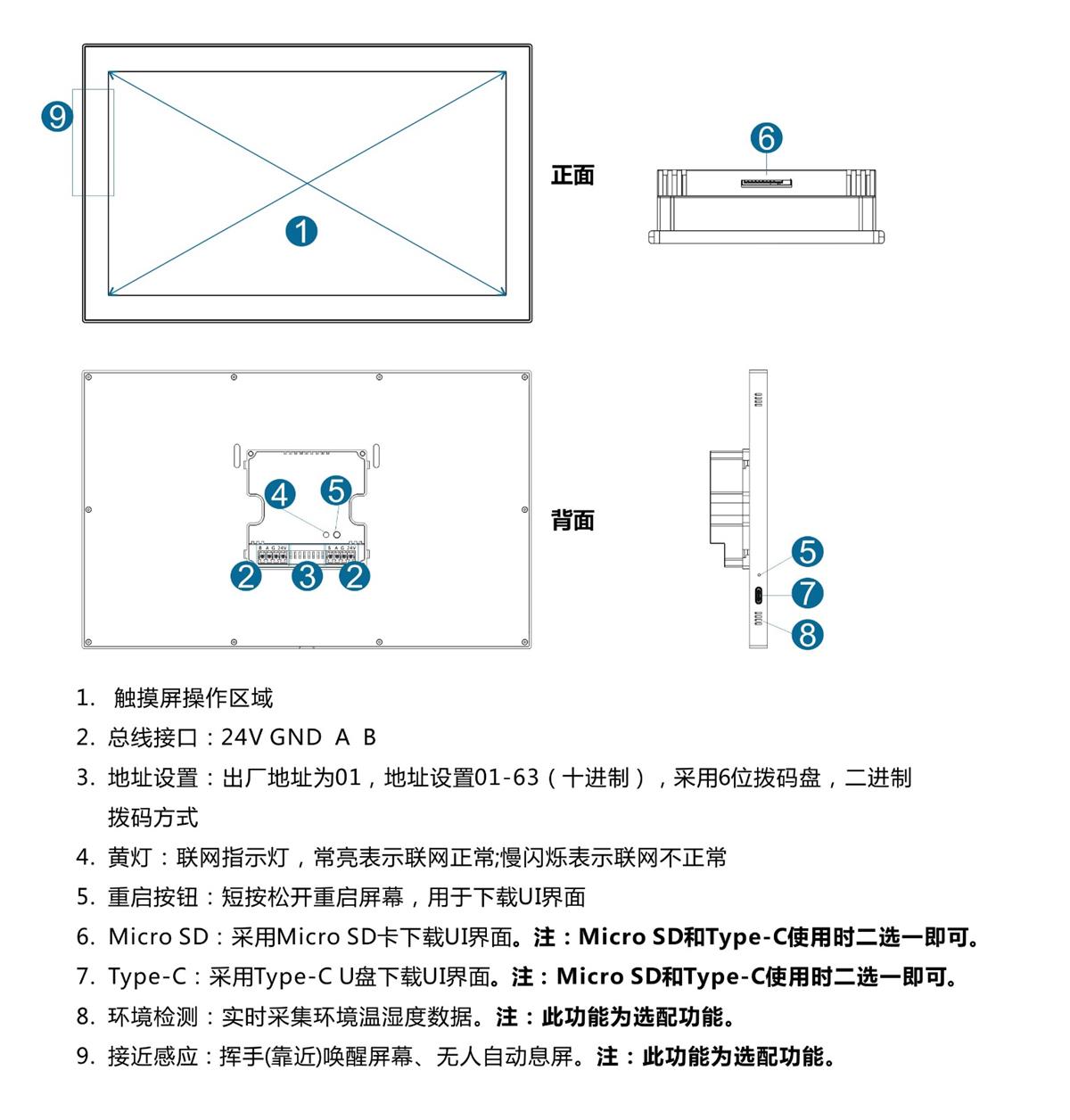

产品信息图

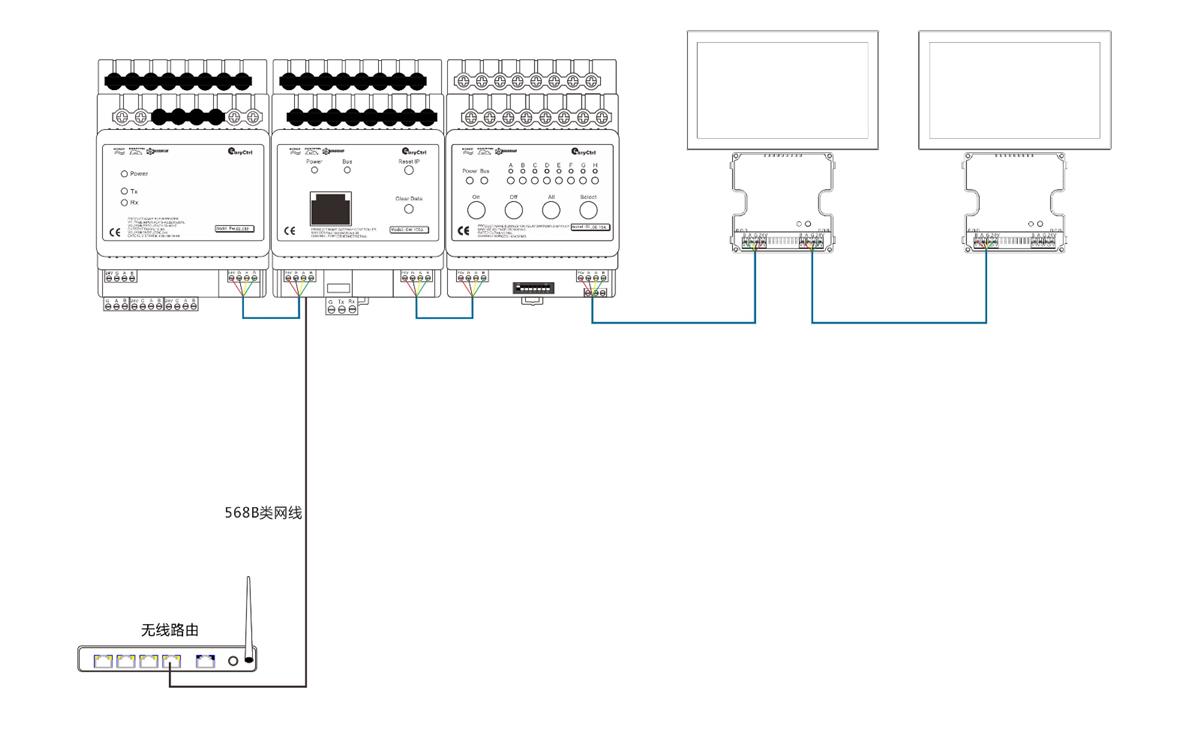

系统接线图

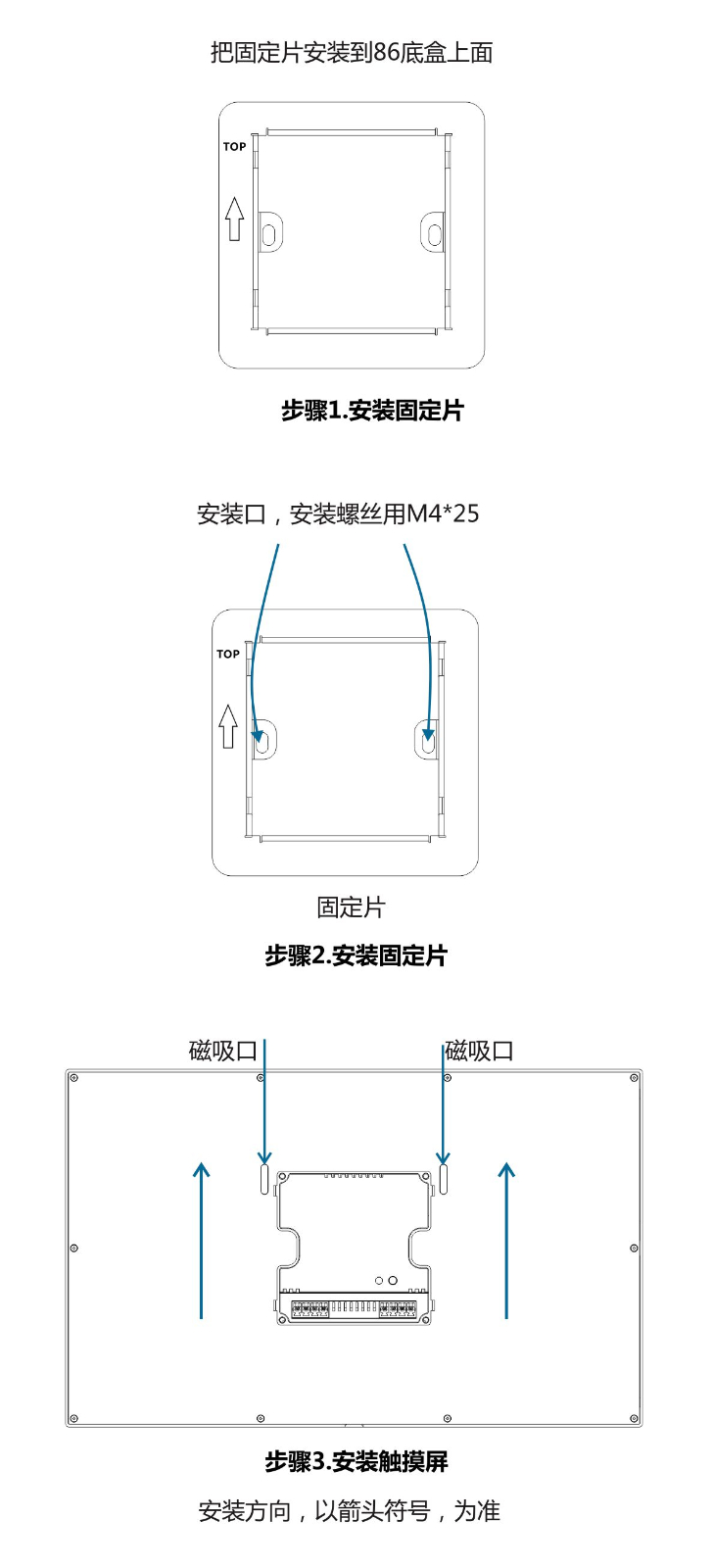

产品安装图
