DIN TYPE SYSTEM POWER SUPPLY
带电源总线耦合器模块
PW.02.08B
PERFORMANCE CHARACTERISTICS 性能特点■ 35mm导轨安装，占4个P位
■ AC110-220V宽电压供电，采用工业级DC-DC隔离电源模块
■ 内置进口全隔离YC-BUS通讯芯片，输入输出双隔离
■ 1500W浪涌保护，15KV静电保护，2500V通讯隔离
■ 内置隔离保护电路，可带电热插拔
■ 具有过压和过载保护
■ 有效延长YC-BUS总线通讯距离400m左右
■ 支持开放式RS485/YC-BUS总线通信
PRODUCT FUNCTION 功能作用系统电源供电单元，提供24V/800mA电源可供给6个设备供电，用于电箱与电箱的信号级联模块，总线大于300米需加配此模块,带4口总扩展功能；
TECHNICAL PARAMETERS 技术参数■ 电源输入：AC110-AC220V±10%，50-60Hz；
■ 输出电流：0.8A
■ 输出电压：DC 24V
■ 传输延时：≤ 10uS；
■ 延长距离：≤400米；
■ 总线接口：4×YC-BUS（单口延长信号200米）4位凤凰插拔端子，线径0.6-08mm；
■ 级联网口：1×RJ45网口（单口延长信号200米）；
■ 运行温度/湿度：0℃～45℃ / 20%～93% RH；
■ 储存温度/湿度：-40℃～+55℃ / 10%～93%RH；
■ 外型尺寸（长×宽×高） 72 mm × 106 mm × 68 mm
■ 产品净重：≤194 g/pcs；

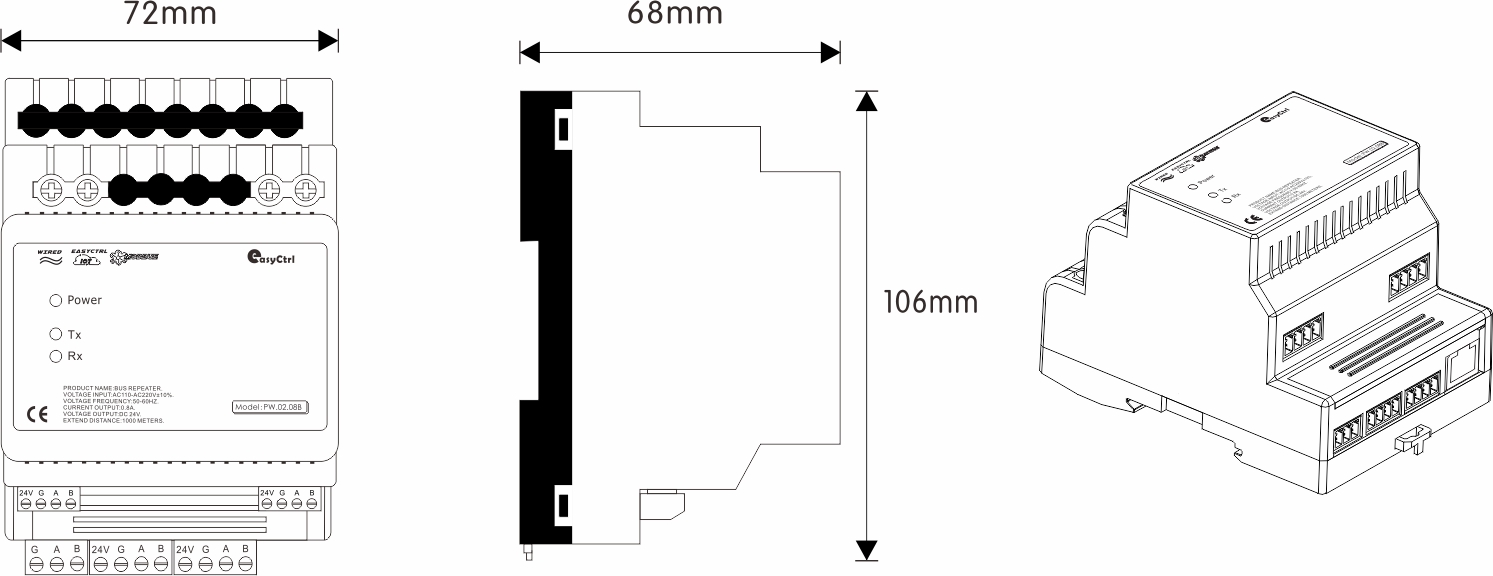

PRODUCT SIZE 尺寸图

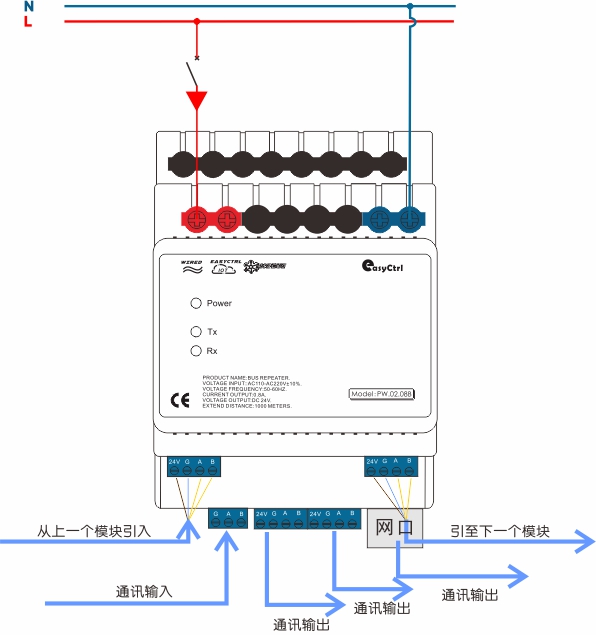

WIRING DIAGRAM 接线原理图
