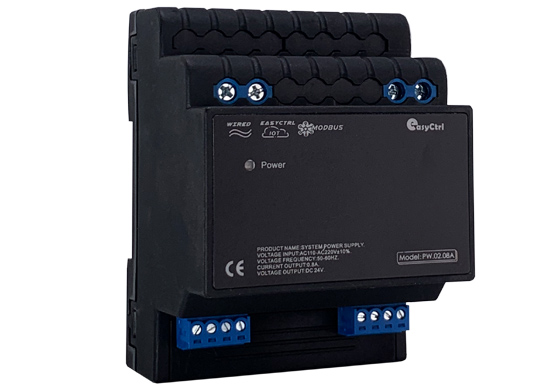

系统电源

DIN TYPE SYSTEM

POWER SUPPLY
系统电源
PW.02.08A

PERFORMANCE CHARACTERISTICS 性能特点

■ 35mm导轨安装，占4个P位

■ AC110-220V宽电压供电,采用工业级DC-DC隔离电源模块；

■ 内置进口全隔离YC-BUS通讯芯片，输入输出双隔离；

■ 1500W浪涌保护，15KV静电保护，2500V通讯隔离；

■ 自带隔离保护电路，可带电热插拔；

■ 具有过压和过载保护；

PRODUCT FUNCTION 功能作用

系统供电单元，一般安装在配电箱内，导轨式安装，占4个模数位，提供24V/0.8A可供给6个设备供电，带过载、短路保护功能；

TECHNICAL PARAMETERS 技术参数

■ 电源输入：AC110-AC220V±10%；

■ 频率：50-60HZ

■ 输出电流：0.8A

■ 输出电压：DC 24V

■ 总线接口：2×YC-BUS，4位凤凰插拔端子，线径0.6-08mm；

■ 运行温度/湿度：0℃～45℃ / 20%～93% RH；

■ 储存温度/湿度：-40℃～+55℃ / 10%～93%RH；

■ 外型尺寸（长×宽×高）：72 mm × 106 mm × 68 mm；

■ 产品净重：≤173 g/pcs

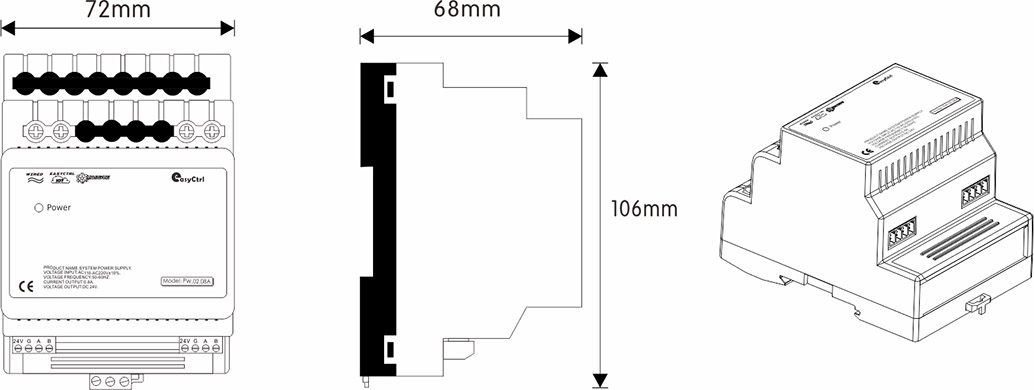

PRODUCT SIZE 尺寸图

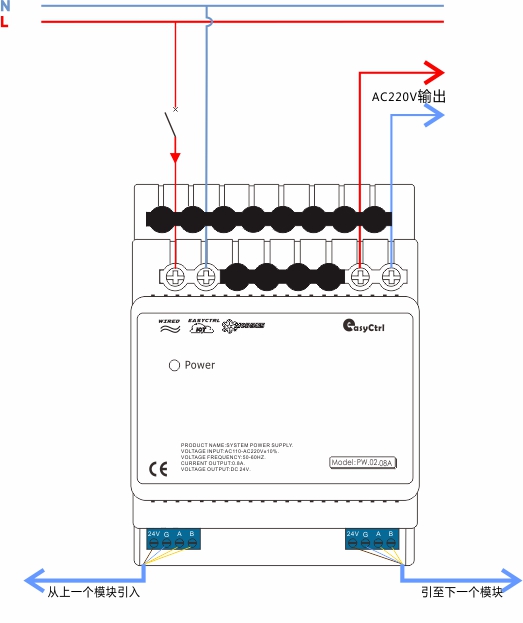

WIRING DIAGRAM接线原理图
