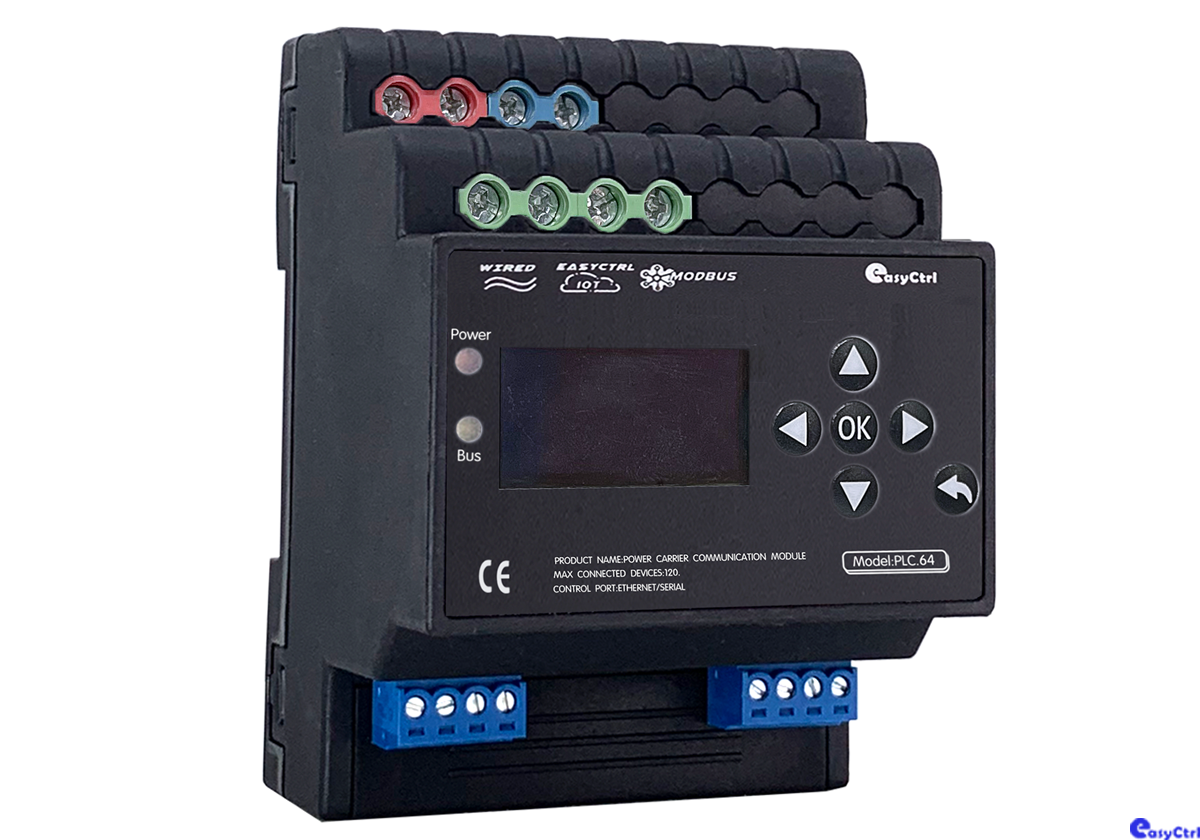

产品描述：
系统开关执行单元，一般安装在配电箱内，电力载波通信模块上行基于总线通信，下行基于力合微高性能高速电力线通信芯片，通过电力线与灯端控制器进行通信、遵循PLBUS协议，因此，通过该网关实施对灯的单控，广播控制、分组控制、场景控制、故障监测等。无需布线、成本低施工和维护方便，可广泛用于商场、酒店、展馆、教室等智能照明系统。
功能特性：
● 标准35mm导轨安装，占4个模数位
● 灯节点添加和管理
● 通过上行通信接口连接至本地PC上位机、控制与管理端等
● 支持单灯控制、广播控制、分组控制、场景控制。
● 支持手动按键控制，自带数码管灯光状态一目了然。
● 支持开放式RS485/总线通信
● 自带手动按键，回路和运行状态指示灯，方便本地调试
● 自带消防接口1个无源常开和1个有源24V
● 支持在线刷新程序，Net总线灯带断网故障报警功能
● 支持开放式RS485/总线通信
技术参数：| 基本参数 |
| 工作电压 | 24VDC±10% |
| 最大功耗 | ≤2.2W |
| 额定电压 | 220V AC |
| 上行通信 | 总线通讯 |
| 下行通讯 | 电力线通信，遵循PLBUS协议 |
| 下行通讯距离 | 通常情况下，达200米 |
| 网关规模 | 32个灯节点 |
| 外部环境 |
| 工作温度 | -5°C~45°C |
| 工作相对湿度 | ≤90% |
| 储存温度 | -20℃~60℃ |
| 储存相对湿度 | ≤93% |
| 产品规格 | |
| 外型尺寸(长*宽*高) | 72 mm*102 mm*72 mm |
| 产品净重 | ≤316 g/pcs |
| 外壳材料 | 阻燃PP |
| 安装方式 | 标准35mm导轨安装 |
| 防护级别 | NONE |

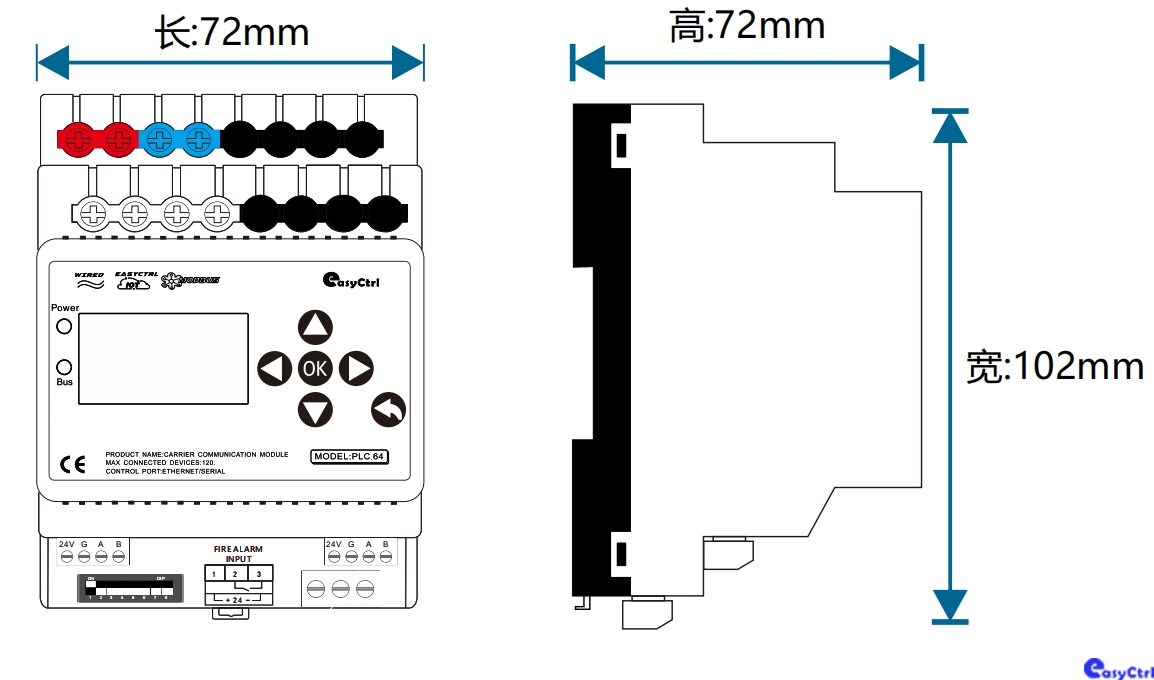

产品尺寸图

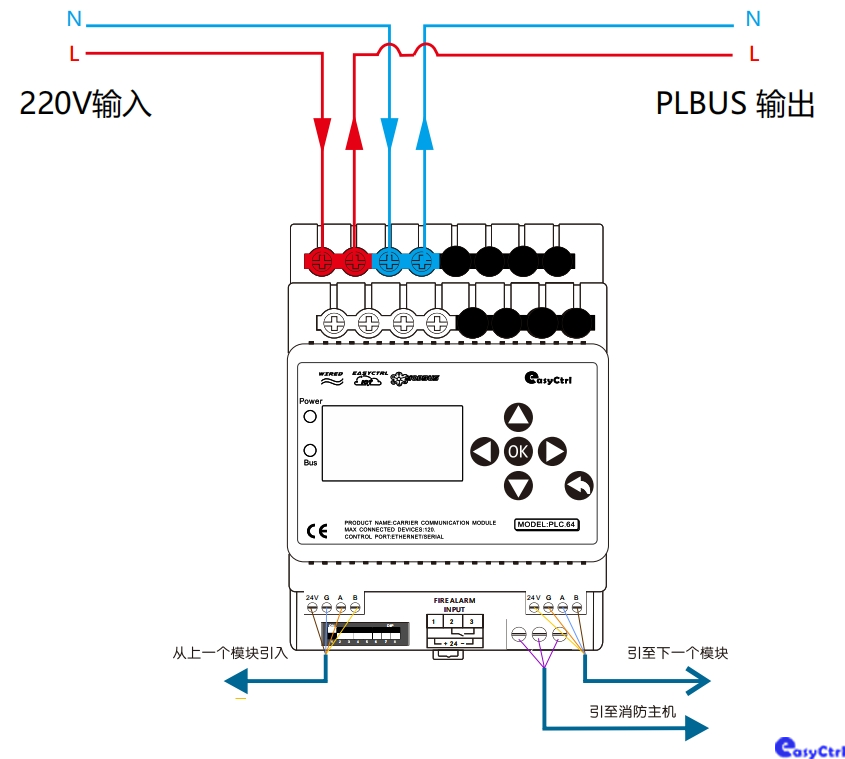

产品接线图

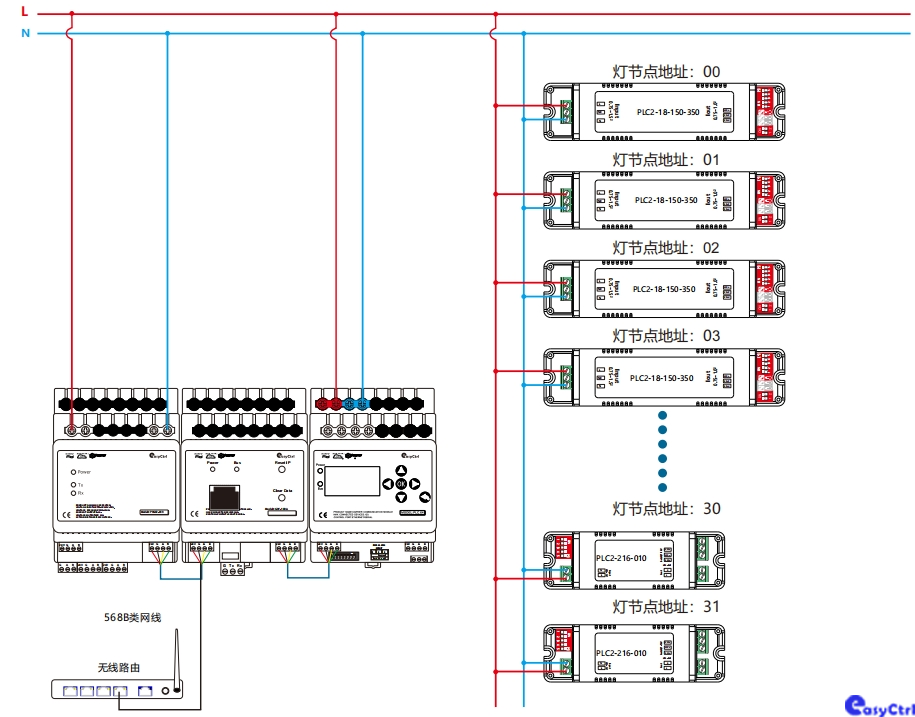

产品系统图
