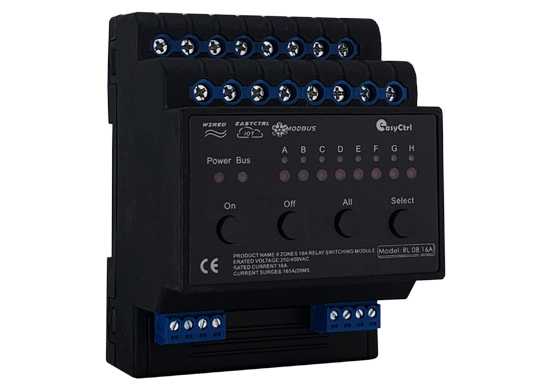

8路16A智能照明控制模块

8 CHANNEL 16A
RELAY SWITCH MODULE
8路16A智能照明控制模块
RL.08.16A

同类产品：
4路16A智能照明控制模块
12路16A智能照明控制模块
16路16A智能照明控制模块

PERFORMANCE CHARACTERISTICS 性能特点

■ 35mm导轨安装，占4个P位

■ 采用泰科双触点继电器，提供8路16A继电器开关

■ 每个回路可独立控制3520W设备开关

■ 支持设置各回路的开机初始值(开启、关闭、断电前状态)

■ 具备多回路顺序延时启动功能，避免同时启动造成对电网的冲击

■ 设置两组互锁模式，可控制四台窗帘

■ 设置三组互锁模式，可控制两台中央空调的低、中与高速档位

■ 执行场景命令后立即向监控中心返回各回路的实际开关状态

■ 自带手动按键，回路状态指示灯，方便本地调试

■ 自带消防接口1个无源常开和1个有源24V

■ 支持在线刷新程序，带YC-BUS总线断网故障报警

■ 支持开放式RS485/YC-BUS总线通信

PRODUCT FUNCTION 功能作用

系统开关执行单元，一般安装在配电箱内，可控制灯光的开关，设备直流或交流电的通断，无源干接点的通断，强电或弱电窗帘的开合，水机空调的冷热阀门，高/中/低风速的切换等；

TECHNICAL PARAMETERS 技术参数

■ 工作电压：24VDC±10%

■ 功耗：≤2.2W；

■ 输出回路：8路继电器；

■ 额定电流：16A（单路），抗浪涌电流能力165A/20ms（单路）；

■ 开关次数：空载：500,0000次，负载：300,0000次；

■ 负载接口：继电器输入输出端，线径 2.5-4mm2

■ 消防接口：1个无源常开和1个有源24V，3位凤凰插拔端子；

■ 运行温度/湿度：0℃～45℃ / 20%～93% RH；

■ 储存温度/湿度：-40℃～+55℃ / 10%～93%RH；

■ 外型尺寸（长×宽×高）：72mm×102mm×72mm；
■ 外壳材质：塑料外壳/通用型阻燃PP;

■ 产品净重：≤316g/pcs；

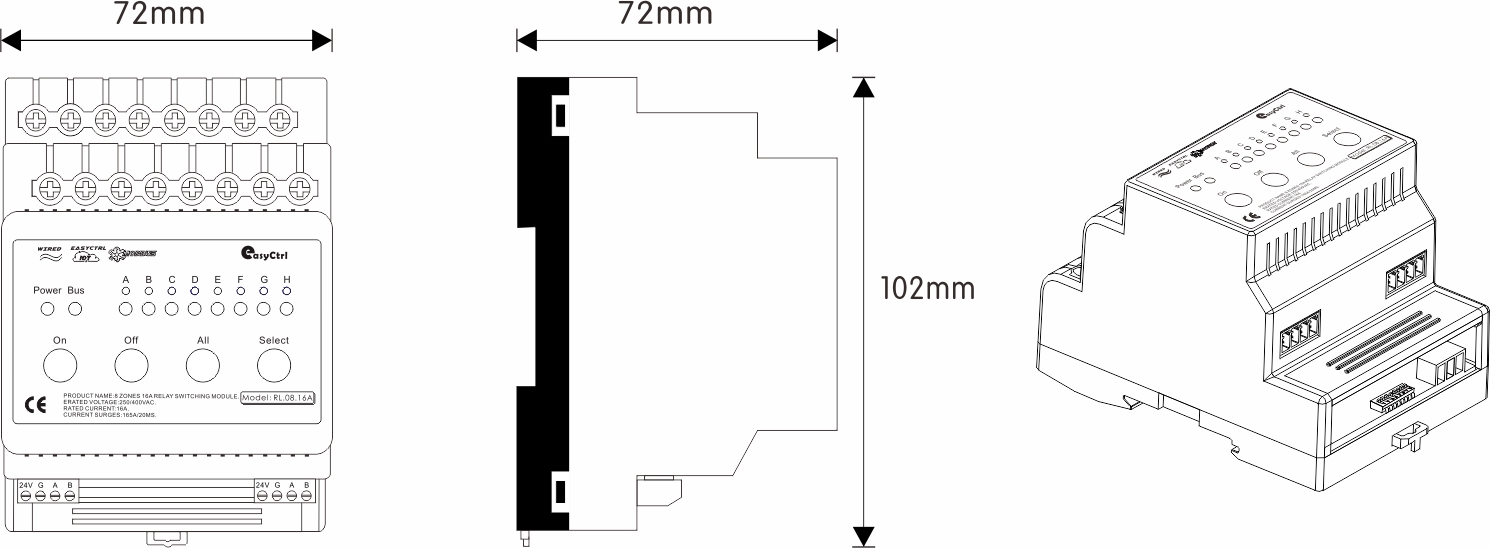

PRODUCT SIZE 尺寸图

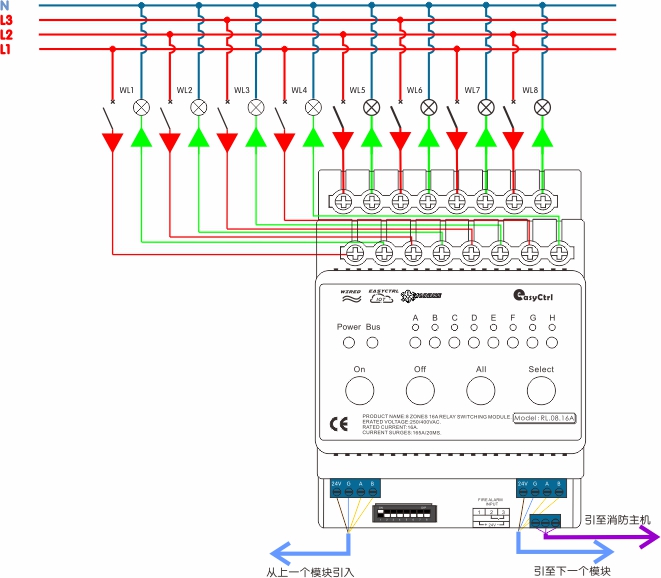

WIRING DIAGRAM 接线原理图
