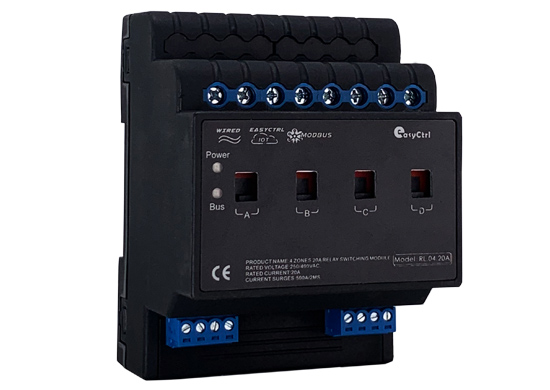

4路20A智能开关模块

产品描述

4 CHANNEL 20A RELAY SWITCH MODULE

4路20A智能开关模块
RL.04.20A

PERFORMANCE CHARACTERISTICS 性能特点

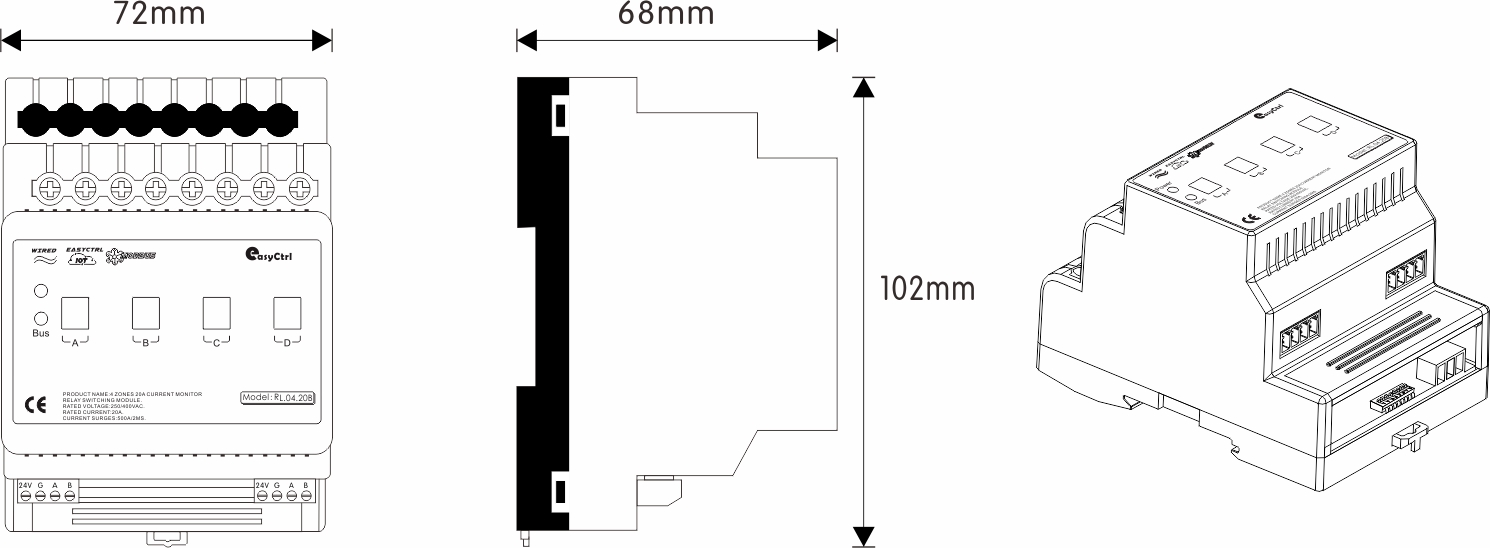

■ 35mm导轨安装，占4个P位

■ 采用宏发单触点继电器，提供4路20A继电器开关；

■ 每路回路可独立控制4400W设备开关；

■ 支持设置各回路的开机初始值（开启、关闭、断电前状态）；

■ 具备多回路顺序延时启动功能，避免同时启动造成对电网的冲击；

■ 设置两组互锁模式，可控制两台窗帘；

■ 设置三组互锁模式，可控制一台中央空调的低、中与高速档位；

■ 执行场景命令后立即向监控中心返回各回路的实际开关状态；

■ 具有本机及远程编程与测试功能；

■ 自带机械强切开关功能，在系统死机或断电的时候，也可开关继电器；

■ 支持在线刷新程序，带YC-BUS总线断网故障报警；

■ 支持开放式RS485/YC-BUS总线通信;

PRODUCT FUNCTION 功能作用

系统开关执行单元，一般安装在配电箱内，导轨式安装，占4个模数位，提供4路20A继电器开关，采用磁保持继电器，自带机械强切开关功能，在系统死机或断电的时候，也可开关继电器，每回路可独立控制4400W灯具的开关总，可控制灯光的开关，设备直流或交流电的通断，无源干节点的通断，强电或弱电窗帘的开合，支持YC-BUS总线/RS485控制；

TECHNICAL PARAMETERS 技术参数

■ 工作电压：24VDC±10%；

■ 瞬间启动功耗：3.2W；

■ 空载功耗：0.4W；

■ 输出回路：4路继电器；

■ 额定电压：400VAC；

■ 额定电流：20A（单路），抗浪涌电流能力500A/2ms（单路）；

■ 空载开关次数：100,0000次；

■ 负载开关次数：3,0000次；

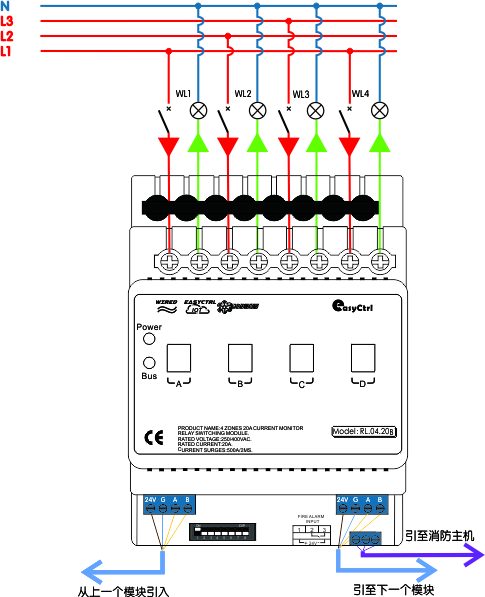

■ 负载接口：继电器输入输出端，线径 2.5-4mm2

■ 总线接口：2×YC-BUS，4位凤凰插拔端子，线径0.6-08mm；

■ 消防接口：1个无源常开和1个有源24V，3位凤凰插拔端子，线径0.6-08mm；

■ 地址设置：1×地址拨码盘，可设置地址1-63；
