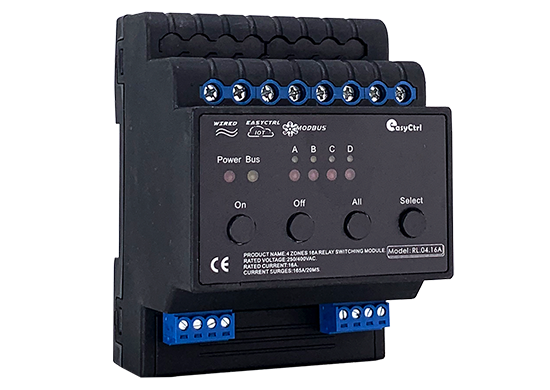

4路16A继电器智能开关模块
DL.04.16A
产品描述：
系统开关执行单元，一般安装在配电箱内，导轨式安装，占4个模数位，提供4路16A继电器开关，每回路可独立控制3520W灯具的开关，可控制灯光的开关，设备直流或交流电的通断，无源干节点的通断，强电或弱电窗帘的开合，水机空调的冷热阀门，高/中/低风速的切换等，支持YC-BUS总线/RS485控制；
功能特性：
■ 标准35mm导轨安装，占4个模数位
■ 采用泰科双触点继电器，提供8路16A继电器开关
■ 每个回路可独立控制3520W设备开关
■ 支持设置各回路的开机初始值(开启、关闭、断电前状态)
■ 具备多回路顺序延时启动功能，避免同时启动造成对电网的冲击
■ 设置两组互锁模式，可控制四台窗帘
■ 设置一组互锁模式，可控制两台中央空调的低、中与高速档位
■ 执行场景命令后立即向监控中心返回各回路的实际开关状态
■ 自带手动按键，回路和运行状态指示灯，方便本地调试
■ 自带消防接口1个无源常开和1个有源24V
■ 支持在线刷新程序，Bus总线灯带断网故障报警功能
■ 支持开放式 RS485/YC-BUS总线通信
技术参数:| 基本参数 |
| 工作电压 | 24VDC±10% |
| 最大功耗 | ≤1.3W |
| 额定电压 | 250/400VAC |
| 输出回路 | 4路继电器 |
| 继电器 | 泰科双触点继电器 |
| 额定电流 | 16A(单路), 抗浪涌电流能力165A/20ms(单路) |
| 开关次数 | 空载：500,0000次，负载：300,0000次 |
| 防护 | 每个回路连接断路 |
| 外部环境 |
| 工作温度 | -5?C~45?C |
| 工作相对湿度 | ≤90% |
| 储存温度 | -20℃~60℃ |
| 储存相对湿度 | ≤93% |
| 产品规格 |
| 外型尺寸(长*宽*高) | 72 mm*102 mm*72 mm |
| 产品净重 | ≤316 g/pcs |
| 外壳材料 | 阻燃PP |
| 安装方式 | 标准35mm导轨安装 |
| 防护级别 | IP20 |

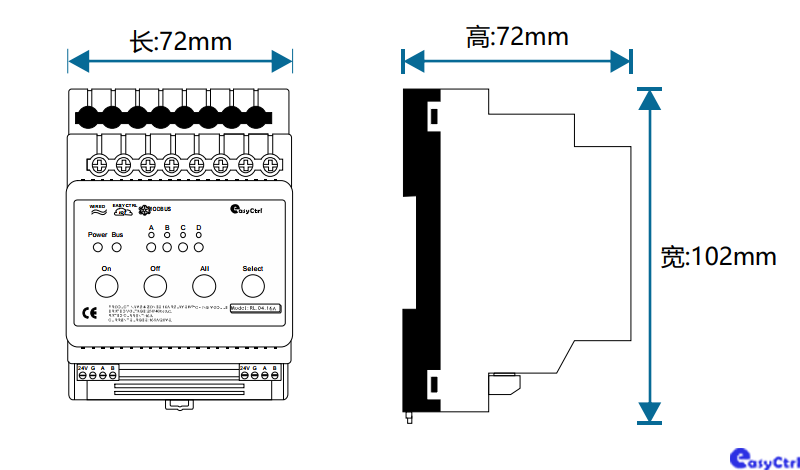

产品尺寸图

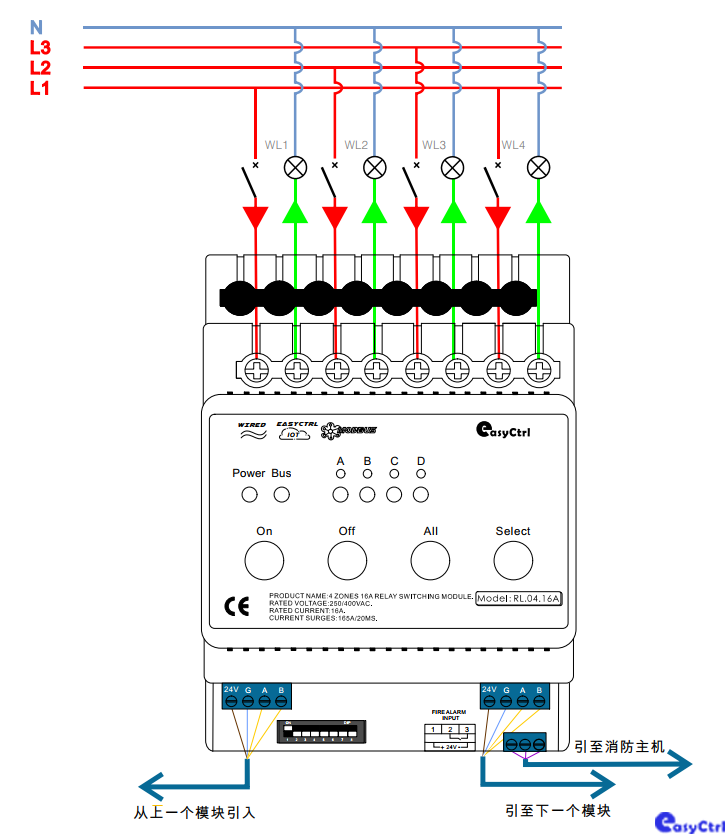

产品接线图
