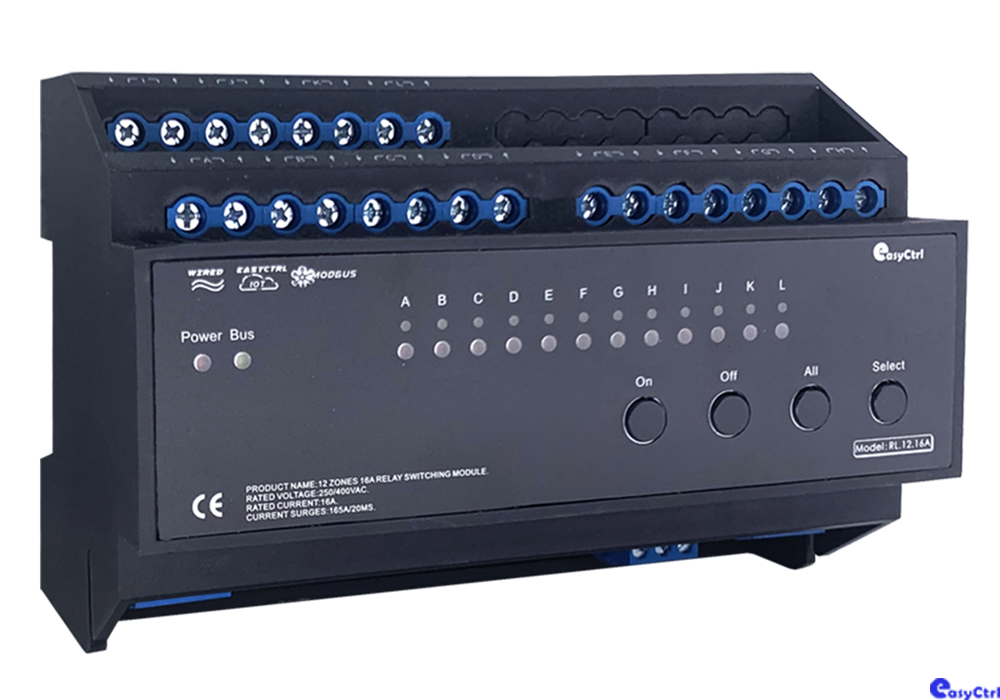

12路16A智能开关模块

产品型号：RL.12.16A
产品名称：12路16A智能开关模块

产品描述：

系统开关执行单元，一般安装在配电箱内，导轨式安装，占8个模数位，提供12路16A继电器开关，每回路可独立控制3520W灯具的开关，可控制灯光的开关，设备直流或交流电的通断，无源干节点的通断，强电或弱电窗帘的开合，水机空调的冷热阀门，高/中/低风速的切换等，支持YC-BUS总线/RS485控制；

功能特性：

■ 标准35mm导轨安装，占8个模数位

■ 采用泰科双触点继电器，提供12路16A继电器开关
■ 每个回路可独立控制3520W设备开关
■ 支持设置各回路的开机初始值(开启、关闭、断电前状态)
■ 具备多回路顺序延时启动功能，避免同时启动造成对电网的冲击
■ 设置两组互锁模式，可控制四台窗帘
■ 设置三组互锁模式，可控制两台中央空调的低、中与高速档位
■ 执行场景命令后立即向监控中心返回各回路的实际开关状态
■ 自带手动按键，回路和运行状态指示灯，方便本地调试
■ 自带消防接口1个无源常开和1个有源24V
■ 支持在线刷新程序，Bus总线灯带断网故障报警功能
■ 支持开放式RS485/YC-BUS总线通信

技术参数：

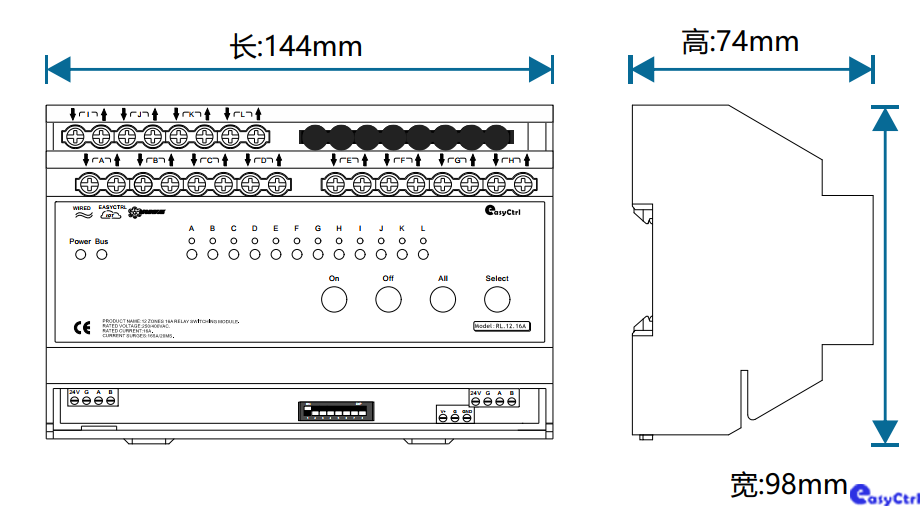

产品尺寸图

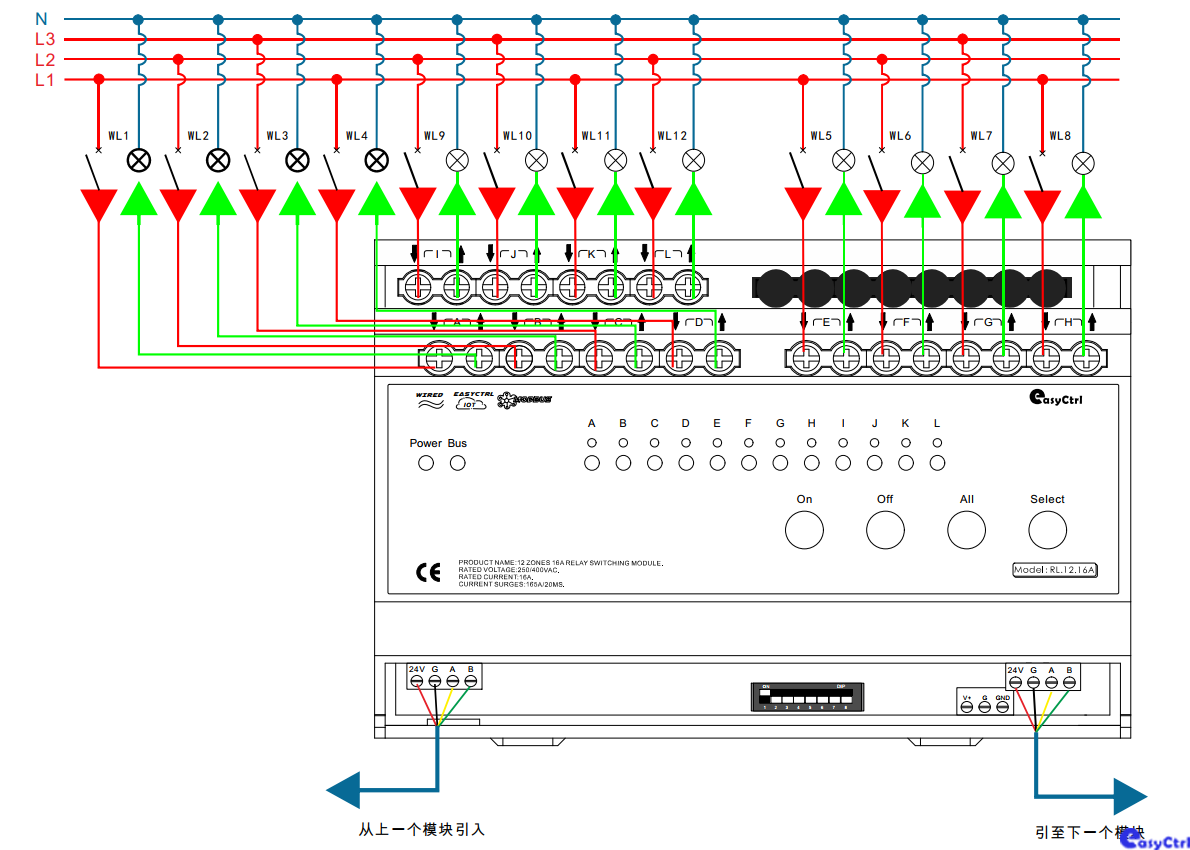

产品接线图

产品ID设置图
