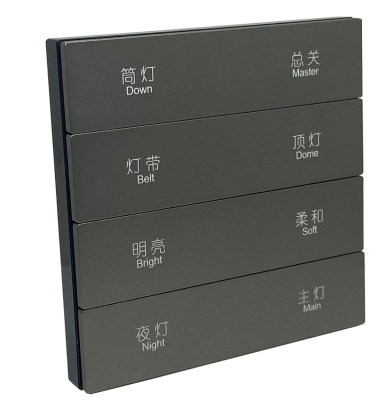

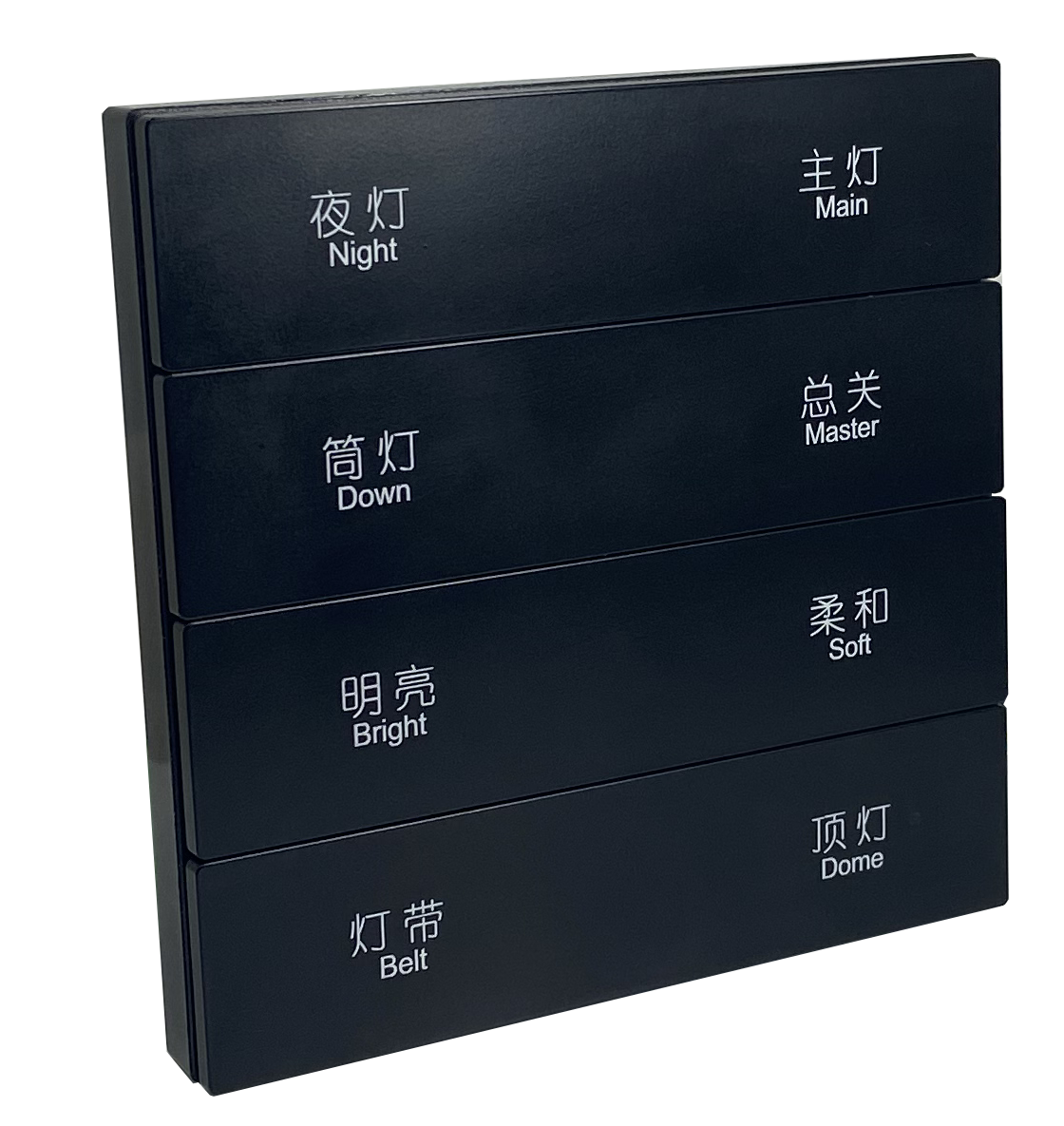

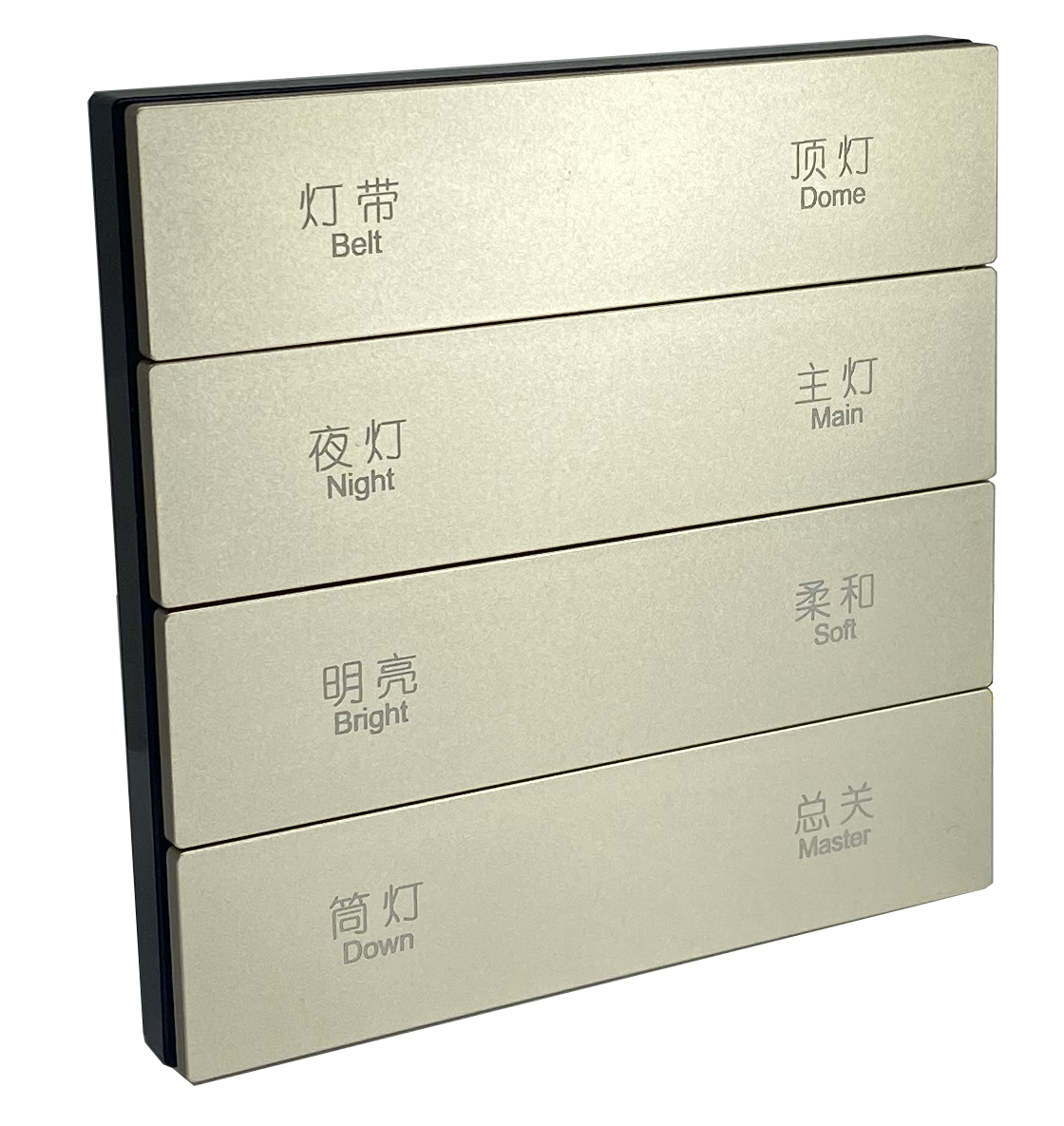

8键智能面板（灰、黑、金）YC-KP.08C
产品概述
8键智能面板制作，系统的控制单元，一般安装在本地，实现灯光开关、调光，窗帘开合，音乐等设备的单控或场景控制。
功能介绍
● 标准86底盒安装，支持多个面板无缝级联
● 面板外观颜色，常规色黑色、灰色、金色，其它颜色定制
● 提供8个可编程按键，图标标示可雕刻或是丝印
● 可触发短按、短按松开、长按和长按松开按键方式控制灯光，窗帘，场景功能等
● 自带面板背光灯手动调节功能键，适应不同场景
● 各个按键带底色LED和激活色LED，颜色可定制
● 支持在线刷新程序，LED总线灯断网故障报警
● 支持开放式YC-BUS总线通信设备安装
● 步骤1. 拆卸口 用力掰一下按键盖的缺口即可拆下来
● 步骤2. 安装口 安装螺丝用M4*25，安装到合适的位置
● 步骤3. 安装时，注意面板方向有没有安装反
● 步骤4. 安装好后，再将之前拆卸下来按键盖，对准孔位，安装好即可
安全警告
● 拧紧力矩不超过0 4Nm
● 安装位置:墙体或配电箱
● YC-BUS接口接线不能接错，否则会损坏设备
● YC-BUS接口禁止接入交流电源，否则会损坏总线上所有的设备
● 要建立良好通风环境
● 严禁雨淋、接触其它液体或腐蚀性气体
技术参数
基本参数
工作电压 24VDC±10%
最大功耗 ≤0.72W
静态功耗 ≤0.24W
按键数量 8个按键输入
按键类别 复位式轻触式按键
总线接口 总线接口*1
外部环境
工作温度 0?C - 45?C / 20% - 93% RH
工作相对湿度 -40?C - +55?C / 10% - 93% RH
储存温度 -20℃~60℃
储存相对湿度 ≤93%
产品规格
外型尺寸（长*宽*高) ( 86mm*86mm*36mm）
产品净重 ≤94g/pcs
外壳材料 塑料外壳
安装方式 标准 底盒安装 86开孔尺寸(长*宽) 69mm*67mm， 40mm 底盒深度大于40mm

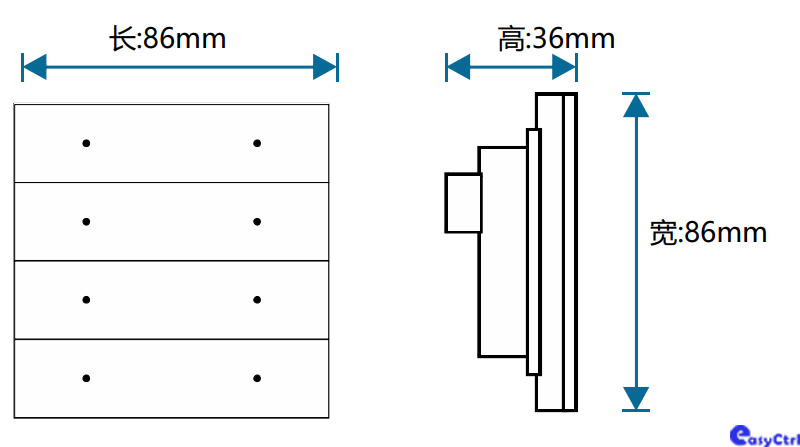

模块尺寸图

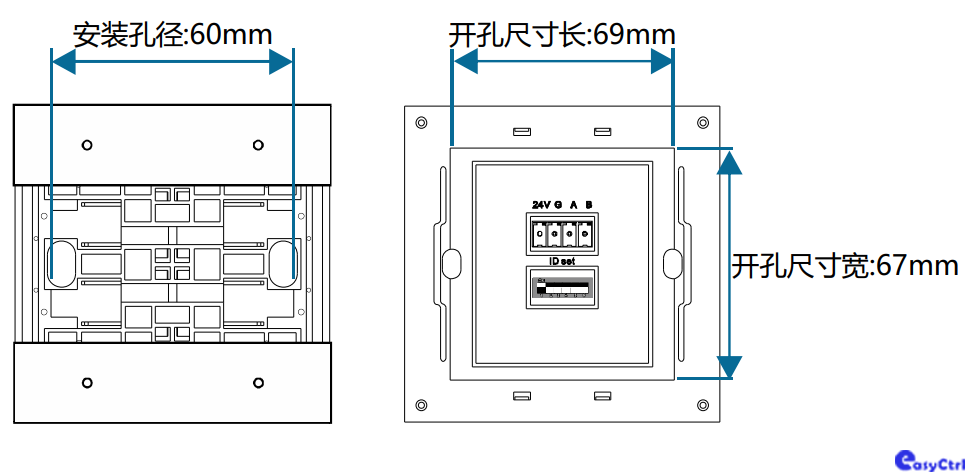

安装尺寸图

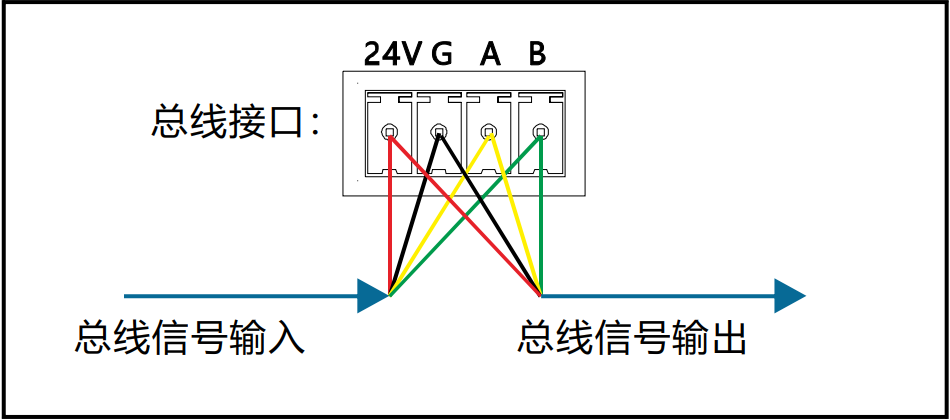

接线图
