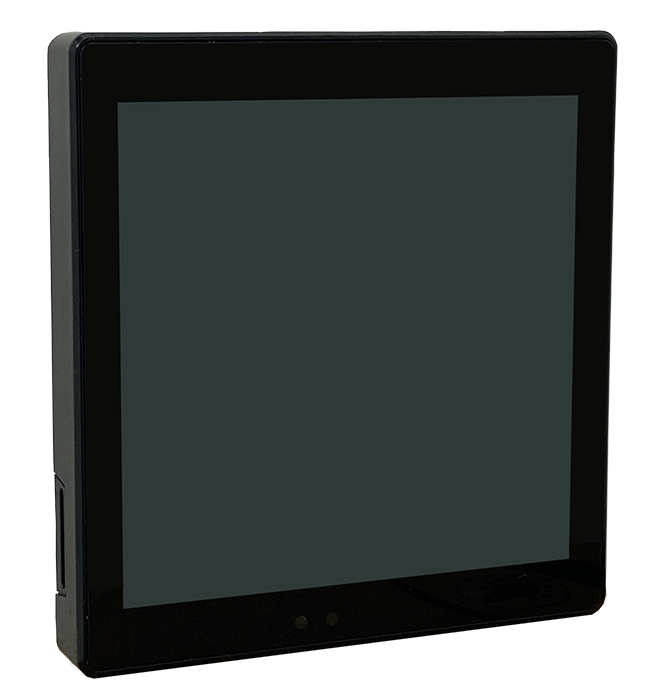

86 type 6 key smart panel
4寸智能触摸屏
TP.40A
PERFORMANCE CHARACTERISTICS 性能特点■ 86底盒安装；
■ 电容触摸按键，符合智能手机操作习惯；
■ 定时器触发的时候自动弹出提示；
■ 待机保护，无操作的时候自动返回待机页面；
■ 全屏钢化玻璃面板，高雅而又大气, 外壳材质可按客户定制;
■ 4寸TFT 6,5000色真彩色工业级屏幕，480×480高分辨率;
■ 可触发短按、短按松开按键方式，控制灯光，窗帘场景功能等，支持双向通信；
■ 采用ARM处理芯片，支持多任务进程，功能强大;
■ 操作界面可编辑，图形界面支持图片、图形、文字、3D按键;
■ 提供开放式界面编辑平台;
■ 支持开放式RS485/YC-BUS总线通信;
PRODUCT FUNCTION 功能作用系统控制单元，一般安装在本地或控制室，实现灯光开关、调光，窗帘开合，场景，空调和音乐等设备的单控或场景控制；
TECHNICAL PARAMETERS 技术参数■ 工作电压：24VDC±10%；
■ 功 耗：≤2.1W；
■ 静态功耗：≤1.6W；
■ 通信接口： 1×RS485/rs232/YC-BUS 3位凤凰端子
■ 屏幕尺寸：4寸；
■ 屏幕参数：电容触摸，色彩：65535级；
■ 屏幕分辨率：480×480 dip；
■ 外框颜色：白色/黑色钢化玻璃；
■ 运行温度/湿度：0℃～45℃ / 20%～93% RH；
■ 储存温度/湿度：-40℃～+55℃ / 10%～93%RH；
■ 外型尺寸（长×宽×高）：86 mm×86 mm×39mm
■ 产品净重：≤148g/pcs；

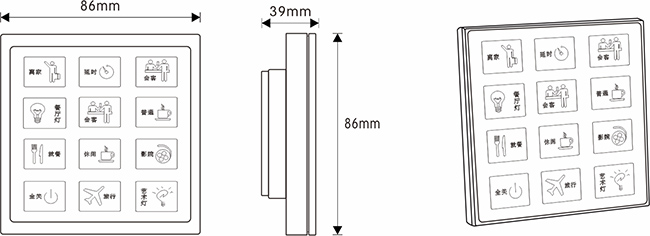

PRODUCT SIZE 尺寸图

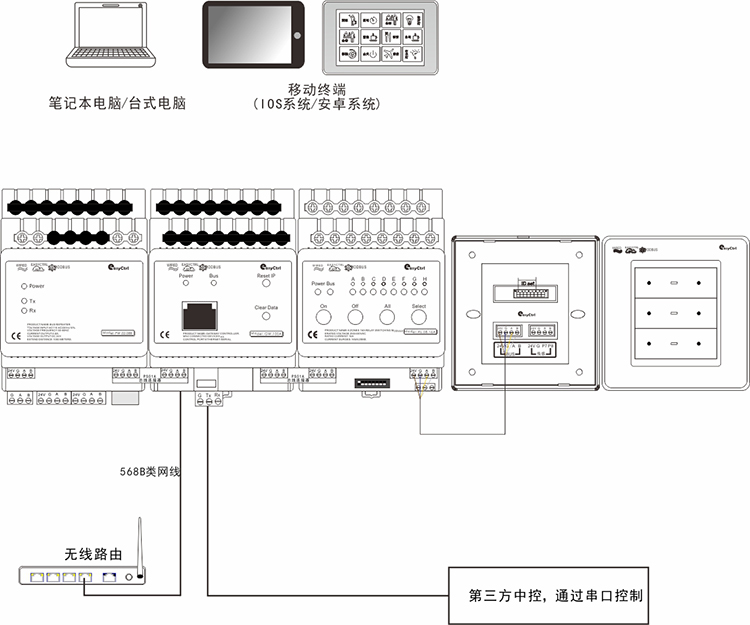

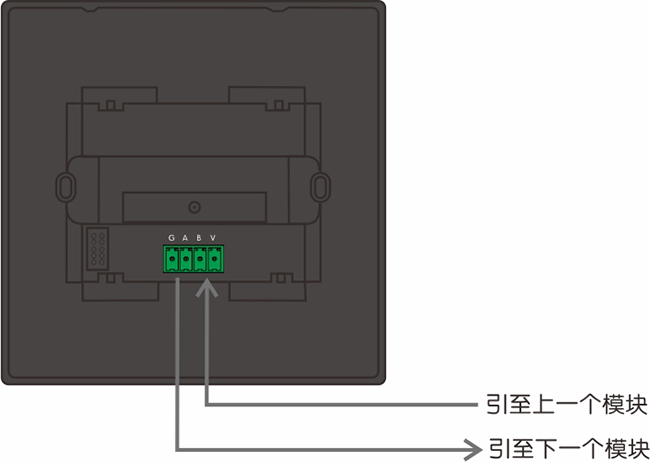

WIRING DIAGRAM 接线原理图
