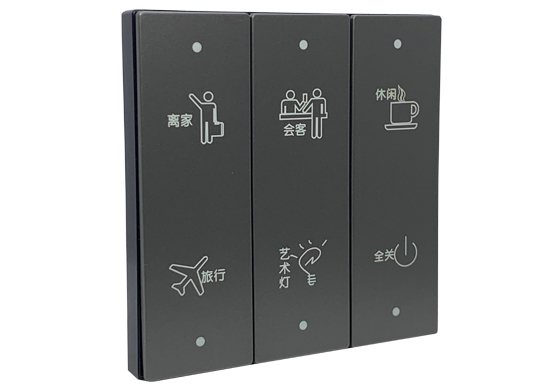

86 TPE 6 KEY SMART PANEL
6键智能面板
KP.06C
PERFORMANCE CHARACTERISTICS 性能特点■ 提供1/2/3/4/6个可编程按键，图标标示可雕刻或是丝印；
■ 可触发短按、短按松开、长按和长按松开按键方式控制灯光，窗帘，场景功能等；
■ 提供两路远距离干节点感应器输入端口，自带24V供电；
■ 传感接口为光耦隔离，高压过流保护，具有强抗干扰性和可靠性；
■ 86盒式安装，支持多个面板无缝级联；
■ 带接近感应功能，睡眠模式下不会被按键背景灯干扰；
■ 各个按键带底色LED和激活色LED，颜色可定制；
■ 支持在线刷新程序，在线led灯断网故障报警；
■ 支持开放式RS485/YC-BUS总线通信；
PRODUCT FUNCTION 功能作用 系统的控制单元，一般安装在本地，实现灯光开关、调光，窗帘开合，音乐等设备的单控或场景控制；
TECHNICAL PARAMETERS 技术参数■ 工作电压：24VDC±10%；
■ 功 耗：≤0.5W；
■ 静态功耗：≤0.3W；
■ LED指示灯：6按键激活橙色LED灯、白色LED背光灯；
■ 按键类别：复位轻触式；
■ 传感接口：2个干接点 开关量信号；
■ 总线接口：1×YC-BUS；
■ 地址设置：1 × 地址拨码盘，可设置地址1-63；
■ 工作温度/湿度：-0 — 45℃/20% — 93%RH；
■ 存储温度/湿度：-40℃ — 55℃/10% — 93%RH；
■ 外型尺寸（长×宽×高）：86mm×90mm×22mm；
■ 产品净重：≤126g/PCS；
PRODUCT SIZE 尺寸图

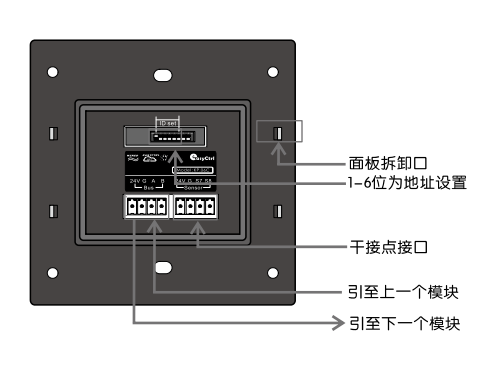

WIRING DIAGRAM 接线原理图
