PLC照明应用方案之·办公大楼改造方案
项目名称：XX办公大楼PLC照明改造
项目地点：广州
控制设备：开关灯、感应开关灯、人来开灯人走关灯、能耗统计
控制区域：电梯厅、公共过道、洗手间和大堂等公共区域
大楼的电梯厅、公共过道、洗手间和大堂等公共区域，目前是机械按钮控制。控制比较分散，不能集中控制，需要人工巡检关灯。
能源浪费现象量化（日均浪费120度，年维护成本超6万元）
日均耗电浪费：
当前系统日均无效照明耗电达120度，占总能耗10%，存在显著电力资源浪费。
照明效率低下：
灯具无智能控制，昼夜常开，光照充足时段仍满负荷运行，加剧能源损耗。
维护成本高昂：
传统灯具寿命短，年更换及人工维护费用超6万元，运维负担沉重。
故障响应滞后：
缺乏远程监控，故障发现不及时，导致长时间无效运行和资源浪费。
1. 提高照明质量，确保工作区域光线充足、均匀；
2. 降低能耗，实现节能减排；
3. 提高照明系统的可靠性和安全性；
4. 延长照明设备的使用寿命；
5.通过定时功能，实现自动化管理；
6.通过控制软件平台，实现用电数据图形化；
7.通过IOT网关实现与其它系统联动控制。
改造方案
1. 更换高效LED灯具：采用高效LED灯具替代传统照明灯具，可大幅度提高光效，降低能耗。同时，LED灯具寿命长，维护成本低，有利于降低企业运营成本。
2.在大楼公共区域中最优选择应该装智慧照明系统：
装设智慧照明灯具，带来了诸多实质性的好处。首先，从能效角度来看，智慧照明系统能够根据实际光线需求和工作状态自动调节照明亮度，有效避免了过度照明导致的能源浪费。在员工休息时间或者工作区域不需要高亮度的时候，智慧照明灯具可以自动降低亮度或者关闭，极大地节省了电力成本。
其次，智慧照明系统有助于提高工作环境的质量。通过精细的亮度控制和色温调节，智慧照明能够营造出更加舒适的工作环境，减轻员工的视觉疲劳，提高工作效率。此外，一些高级的智慧照明系统还具备环境感知能力，能够自动调节照明以适应外部环境的变化，如阴天或晴天时的自然光强度变化，使厂房内的光线始终保持在一个合适的水平。
再者，智慧照明灯具在管理和维护方面也表现出了明显的优势。通过集中控制系统，管理人员可以远程监控和控制厂房内的所有灯具，大大降低了维护成本和人力投入。同时，智慧照明系统还能够实时反馈灯具的工作状态，一旦出现故障或异常情况，可以迅速发现并采取相应的维修措施，避免了因灯具故障而影响到正常的生产活动。
此外，智慧照明系统还具备一定的安全性能。在紧急情况下，如火灾或停电，智慧照明灯具可以自动切换到应急模式，为人员疏散和救援提供必要的照明条件。同时，通过智能感知技术，智慧照明系统还能够及时发现潜在的安全隐患，如过热或电路短路等，从而提前采取相应的预防措施。

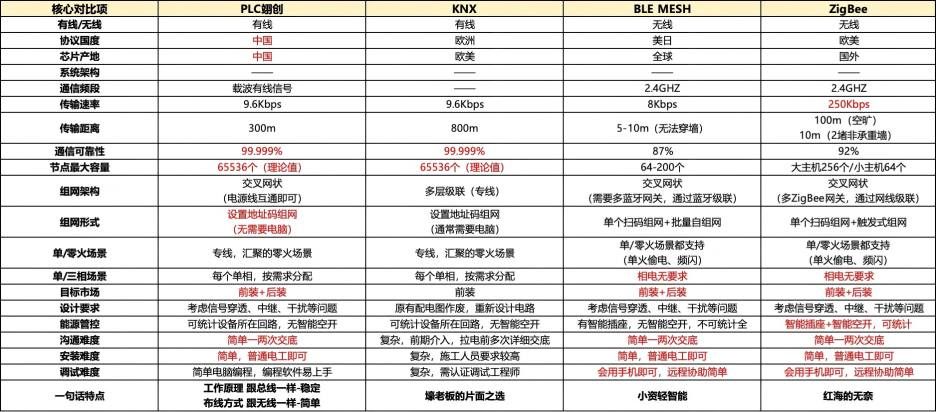

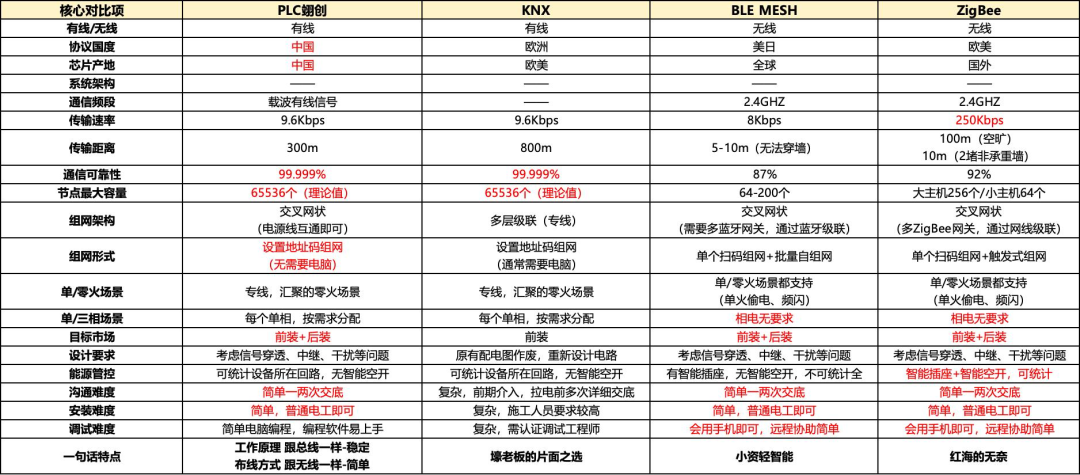

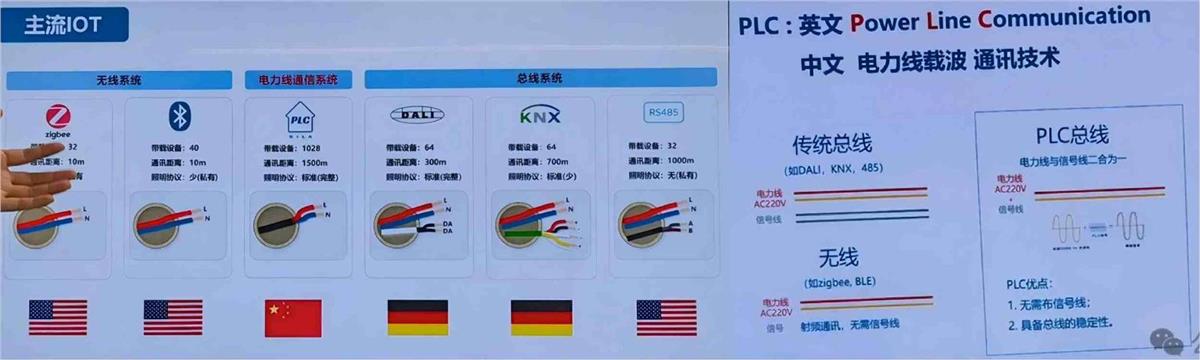

1、zigbee、蓝牙无线方案：
优点：免布线，施工成本低
缺点：不稳定；
2、DALI、KNX、RS485有线方案：
缺点：单独布线，施工成本高
优点：稳定可靠；
3、推荐PLC方案：
优点：免布线，施工成本低，稳定可靠

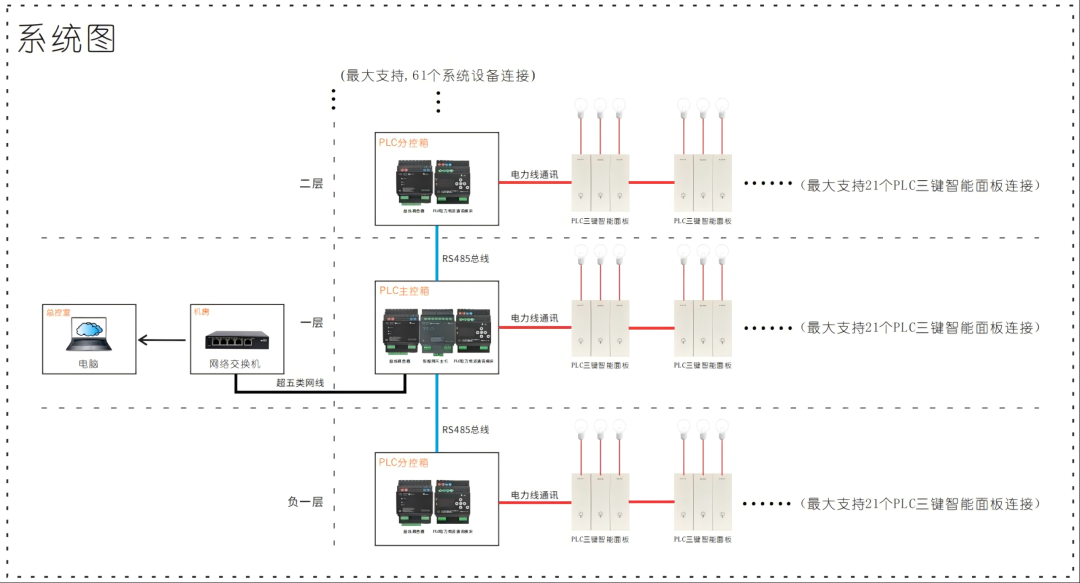

电力线通信技术（Power Line Communication，简称PLC）可以直接复用电力线，无需部署专用线路，即可实现对物联设备的连接。它避免了无线通信技术受周边环境因素影响大的问题，如穿墙问题、2.4G非授权频段的干扰等；同时免布线，解决了工业现场总线需要单独布线、后期走线混乱、线路老化、维护困难等问题；

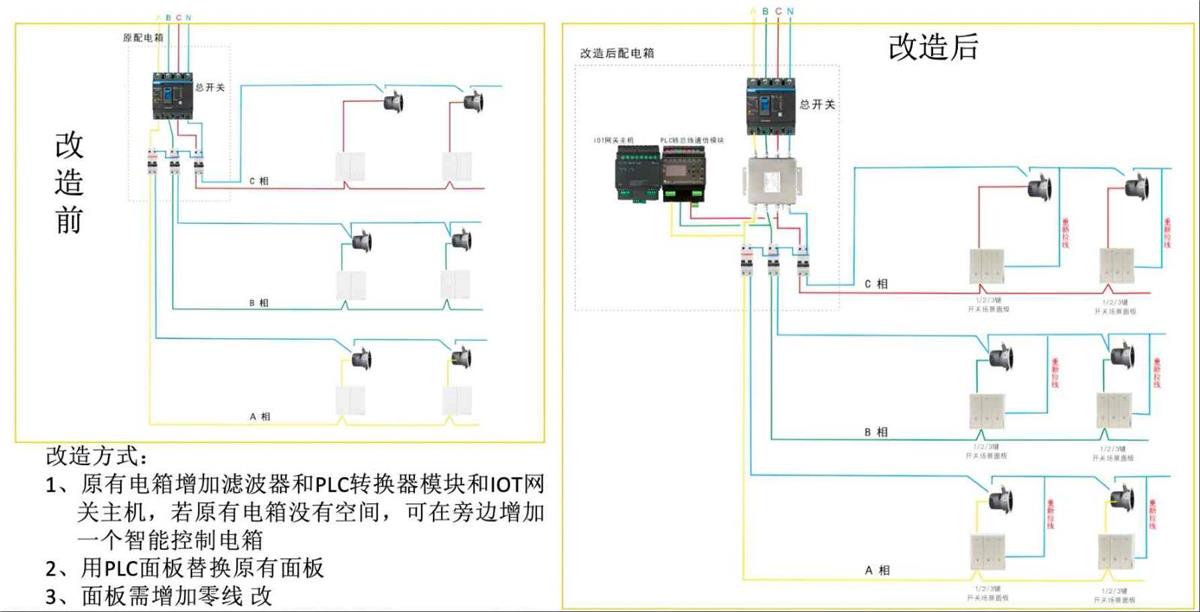

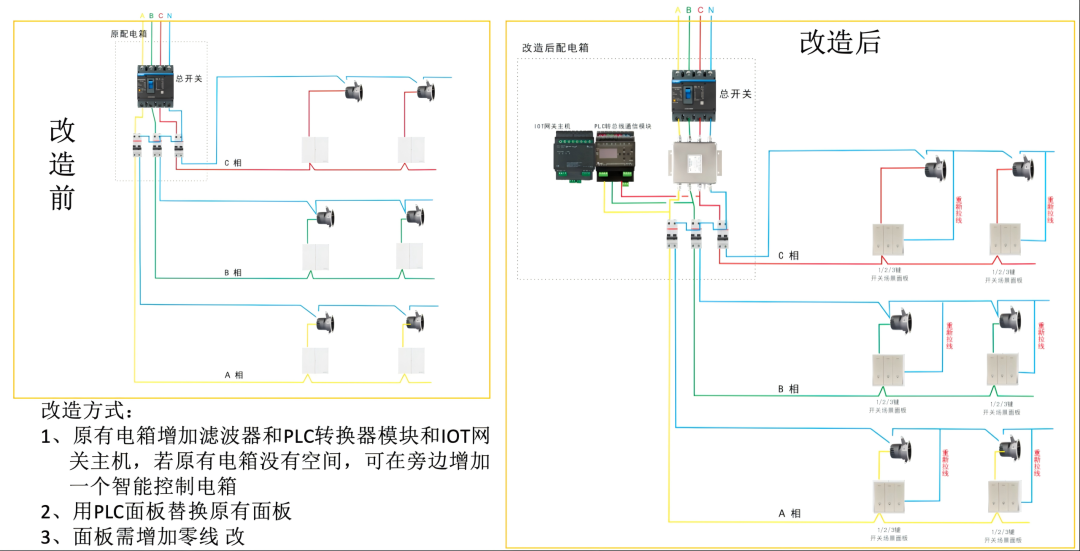

电箱线路改造图
1、能耗统计：

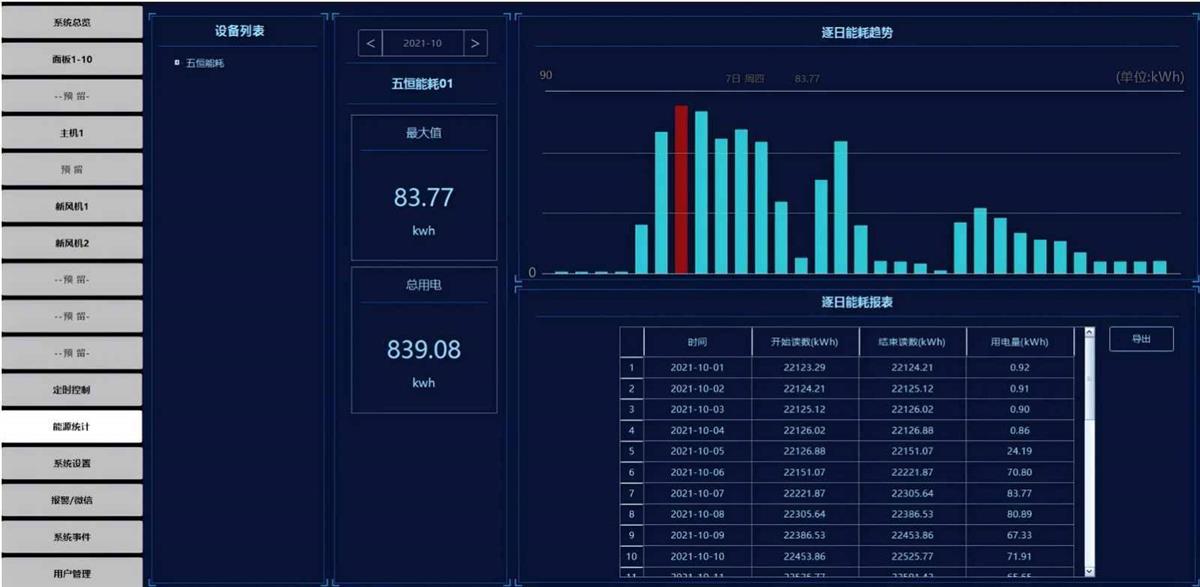

通过电箱电表，实现区域灯光的能耗统计，实现按日、周、月、年统计分析，可按电箱、楼层、楼栋对比分析能耗情况，结合平台AI算法给出最节能方案；
2、调光控制：
灵活调节调光比例，实现0-100%亮度调节，补偿光衰的同时实现理想的照明环境提高工人的视觉效果，使工人更适应所处的工作环境，从而提高生产速度，减少工作失误，也能让工人显著缓解长时间工作疲劳，最终为企业增加更多价值；
3、分组控制：
可以自由的对厂区内的照明及用电设备进行任意自定义的分组控制管理:根据设备布局、功能间、不同班次、现场情况、区域使用情况以及用光标准的不同快速进行自定义设定；
4、定时控制：
实现不同时段，不同亮度按照上班下班时间定时开启或关闭灯光，避免人员疏忽导致的浪费；
5、经纬度定时：
项目所在地经纬度计算日出、日落时间根据日出日落时间结合实际需求设置自动开/关灯时间；
6、照度感应模式：
可充分利用自然光，系统中的光线感应开关通过测定工作面的照度，与设定值比较控制照明亮度。这样可以最大限度地利用自然光，达到节能的目的,也可提供一个不受季节与外部气候环境影响的相对稳定的视觉环境。一般来讲，越靠近窗自然光照度越高，从而人工照明提供的照度就越低，灯光亮度保存在设计亮度值；
7、智能感应模式：
设备间经常处于无人状态，利用感应器检测到有人进入时，灯具自动打开;
当工作人员离开后，灯具自动关闭或保持
安全照度;
实现人来灯亮，人走灯灭的节能效果；
8、 节律模式：
照明设备可以独立调节灯光的强度和色温。通过时钟节律控制器发送日光节律模纵调光信息，可以用人造来在室内模拟出自然日光的效果。符台2017年生物学诺贝儿奖人体节律理论；

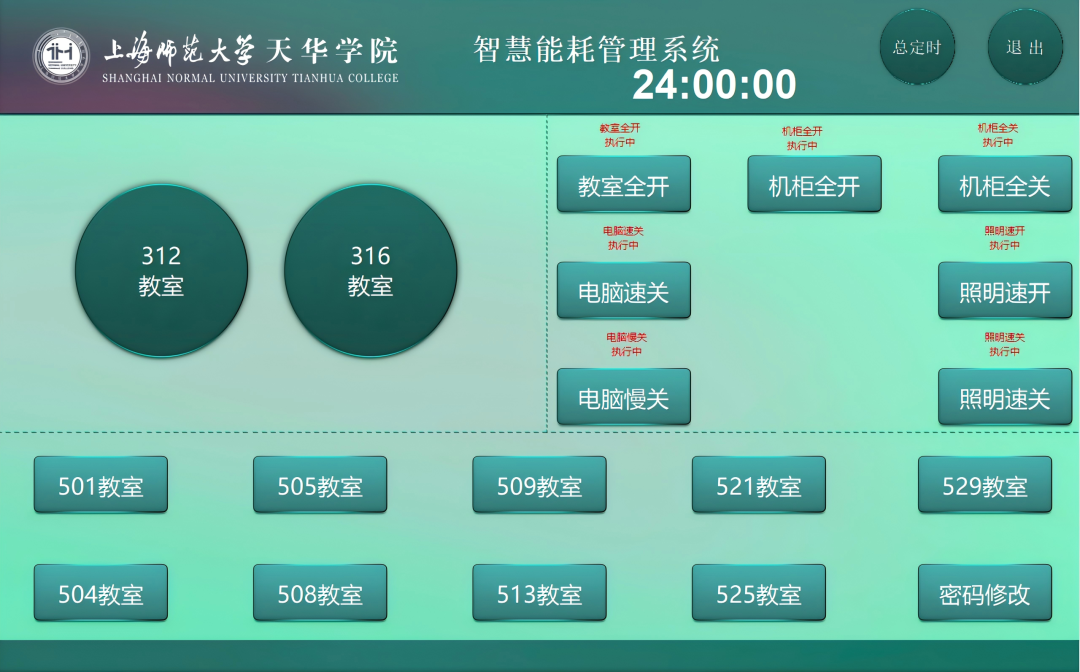

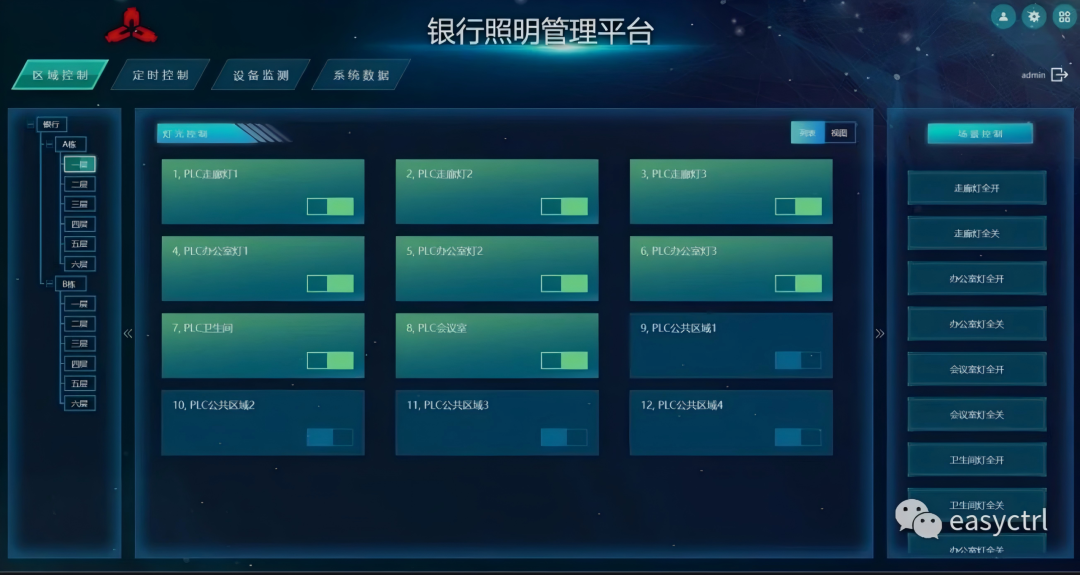

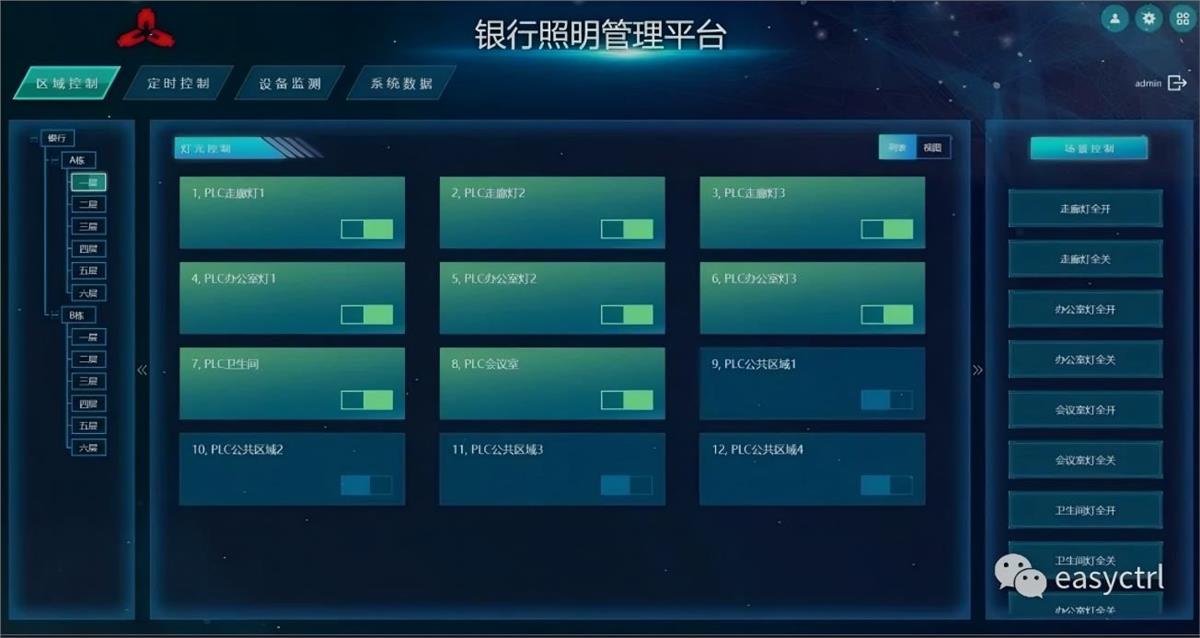

照明系统软件实现功能：
1、★自主知识产权，提供软件著作证书；
2、分组控制:自由设置多回路同时开启或关闭，回路间隔延时可自由调整；
3、电能监测及逻辑功能:可监测电压、电流、总电量，自由设定报警电流值，界面可动态提醒，或者执行开闭操作(选配)；
4、用户管理:超级用户可任意添加或删除一般用户，指定控制权限功能；
5、★具有与现场回路状态实时同步的功能，并有光晕的效果，即本地操作开关后，软件界面能1秒内同步状态；
6、名称定义:可用户自定义各个回路的名称；
7、★提供开发协议，可与第三方软件平台作开发协议，可与第三方软件平台作对接；

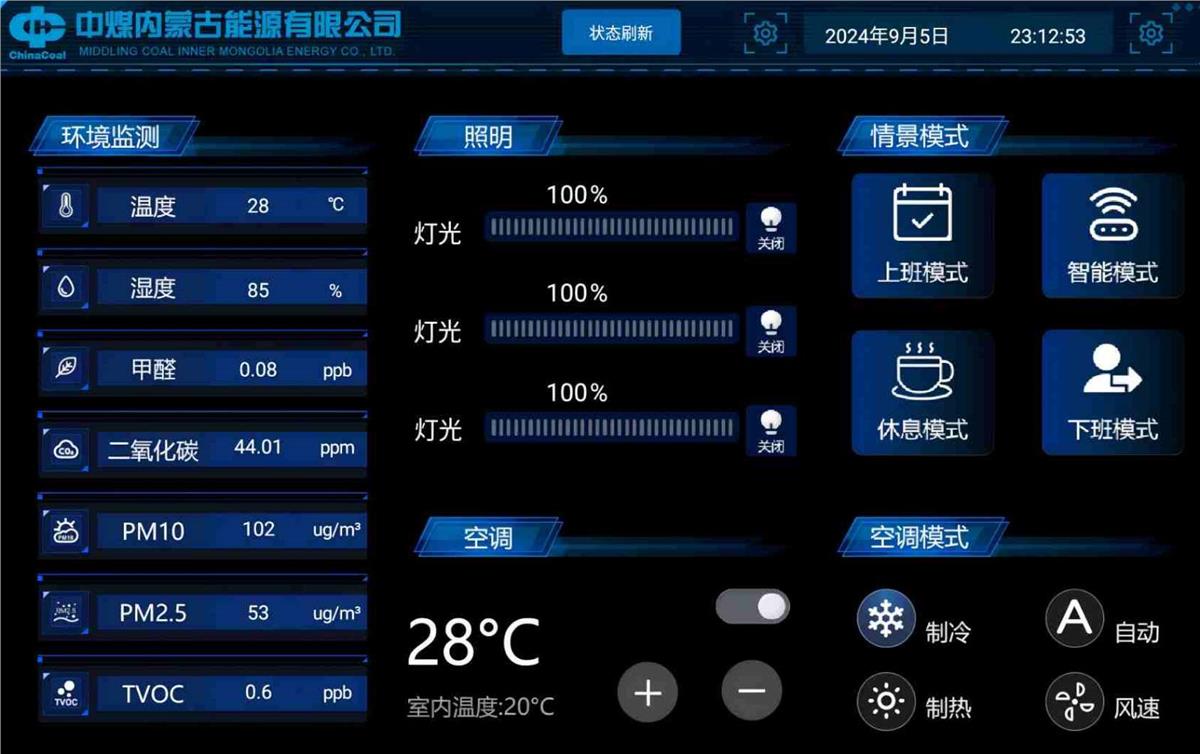

8、环境数据监测及逻辑功能:包括PM2.5,PM10,VOC,C02，AQI,以及温度和湿度，自由设定报警值，联动设备操作(选配)；
9、★跨平台控制终端:B/S架构，软件支持安卓、苹果、windows系统的app，微信小程序，硬件支持手机、平板，电脑；
10、★模块监测功能:系统支持实时监测并显示各个控制模块包括网关、开关、调光的在线状态；
11、定时功能:自定义修改定时时间、开启，关闭定时，支持9999组定时器；

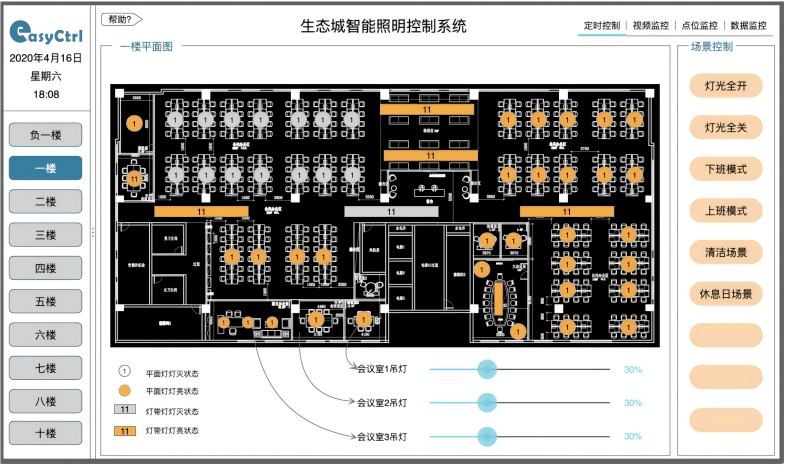

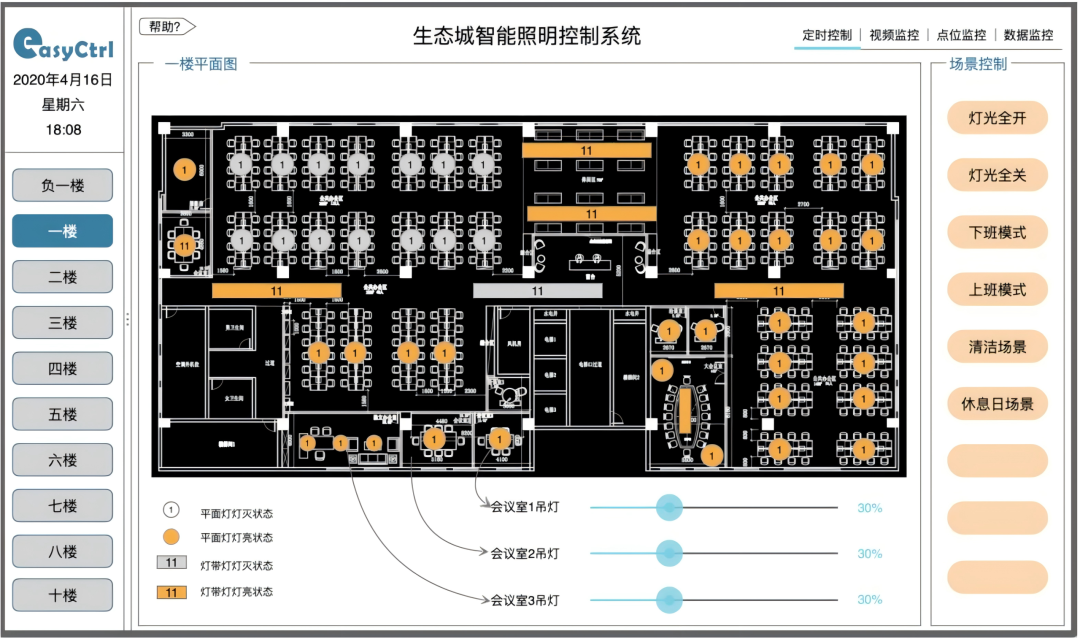

12、★系统实时监控界面应实现按照分区(楼层、楼层各分区)的地平面图和按照照明回路的列表显示两种展示方式；
13、★通信电缆监测:通信线缆掉线，软件能报警功能；
14、界面自定义功能:可根据项目要求，任意修改控制界面；
15、控制权限:可设置本地面板禁用，只可远程操作；
16、密码功能:设置界面可用密码功能做限制，防止任意修改；
17、回路编组功能可将多条照明回路定义为一个逻辑编组，并支持所有逻辑编组之间无延时的统一开关控制；
18、运行操作功能:系统支持手动、自动、第三方集成平台控制三种控制模式，支持三种模式的切换；
19、场景模式功能
系统支持预设多种模式及场景功能。系统软件操作界面上显示不同模式及场景名称。通过手动点击场景名称，或子系统时刻表，或由第三方集成平台下发指令，均可实现不同场景模式的切换操作。
