银行PLC照明改造控制系统案例分享

项目信息

项目名称：XX银行PLC照明改造

项目地点：上海

控制设备：开关灯、PLC双色温调光灯

控制区域：两栋银行大楼每层的楼梯、办公室、会议室、值班室等

1、存在问题

银行两栋大楼，一共12层，用传统的翘板开关控制，每个区域开关灯繁琐而且只能集控；

楼层较多且分区域较多（需场景控制）；

而且在公共区域灯较多，白天晚上稍微暗的时候都要一直开灯（需节能控制）；

下班或休息日经常忘记关灯，而且还不能及时发现（需定时控制、远程控制）；

一些会议室和报告厅，用现有的开关灯无法调节亮度色温，带来不好的体验（更换PLC双色温调光灯）

2、改造需求

1、手动控制：保留每层分区域使用面板控制；

2、场景控制：对每一层做场景控制，如值班模式，其他灯开启，只关闭走廊办公室灯等。

3、节能控制：设置情景模式，对人流量少的区域隔灯控制；

4、定时控制：在控制软件上，可设置每天分时段定时控制，如上班定时开灯，下班定时关灯；

5、远程控制：两栋大楼的灯光，集中在控制室进行控制，而且可监控每层灯光的状态；

6、灯具改造：把原有会议室、报告厅的开关灯，在原有位置替换为PLC双色温调光灯，接入PLC照明系统控制；

3、设计思路

1、首层配置一个PLC主控箱，其它楼层配置一个PLC分控箱；

2、楼层之间的PLC分控箱信号手拉手回到首层的PLC主控箱；

3、每层的PLC智能面板和PLC双色温调光灯接入与该楼层的PLC分控箱同一个强电网；

4、两栋楼的PLC主控箱，使用网线接入楼层网络交换机；

5、控制室电脑装配照明控制云端软件，对两栋楼进行单控、场景、定时等控制。

4、系统特点

• 1、节省成本：

    面板到电箱免通信电缆，只通过原有的火零线实现远程通信功能；

    面板之间实现双联或多联控制，无需另外增加线路；

    节约了线材和人工，使整个项目造价减低；

• 2、可靠性高：

    利用强电进行通信，数据传输的稳定性和可靠性较高；

• 3、抗干扰能力强：

    信号传输在强电进行，相对独立于外界的无线信号环境；

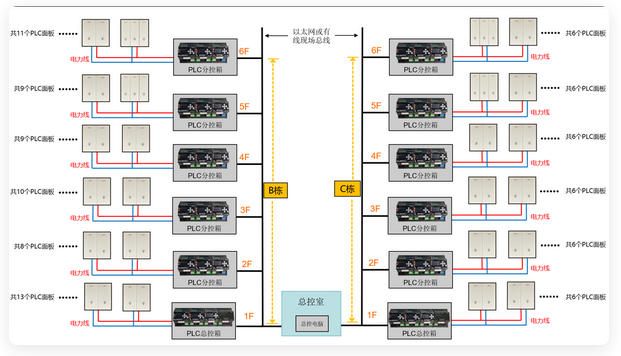

PLC银行照明改造系统图

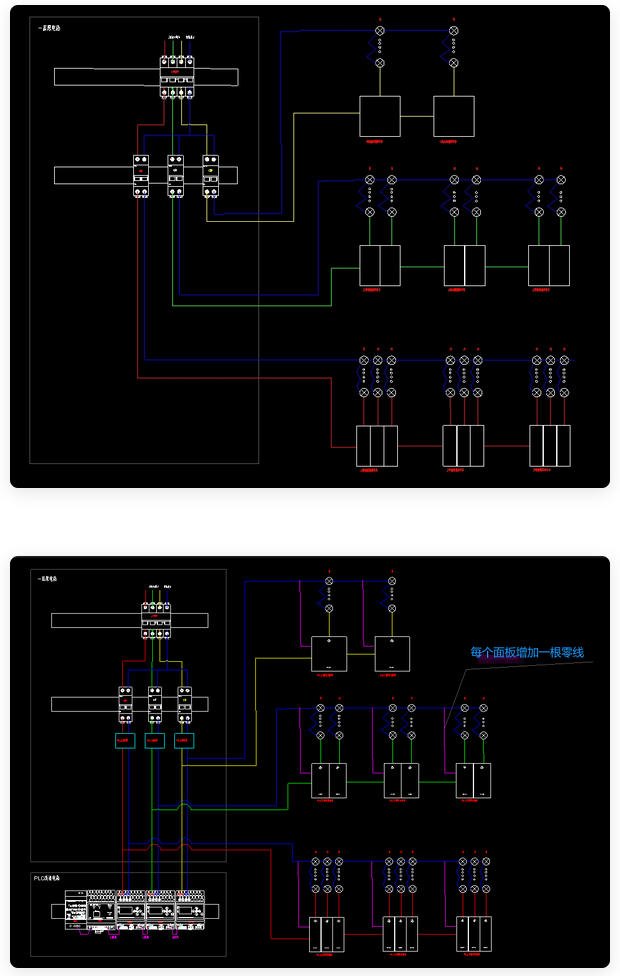

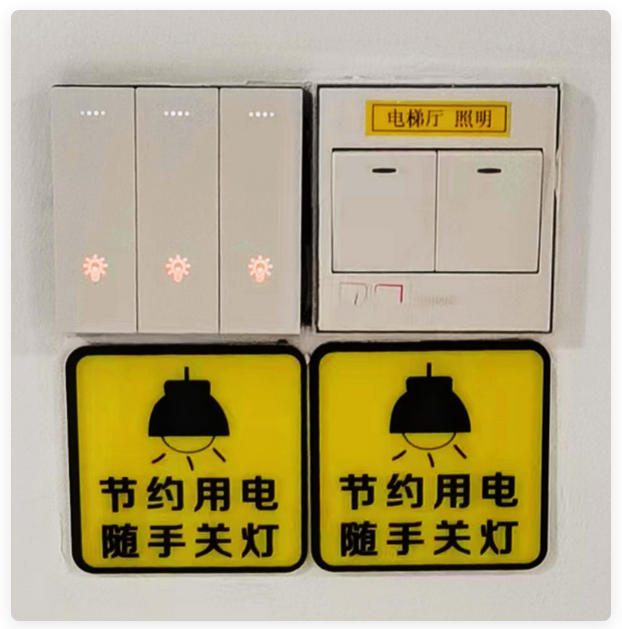

PLC面板改造前后对比图

控制管理

1、PLC面板-本地控制

PLC智能面板86底盒安装，只需要替换掉原有的翘板开关即可

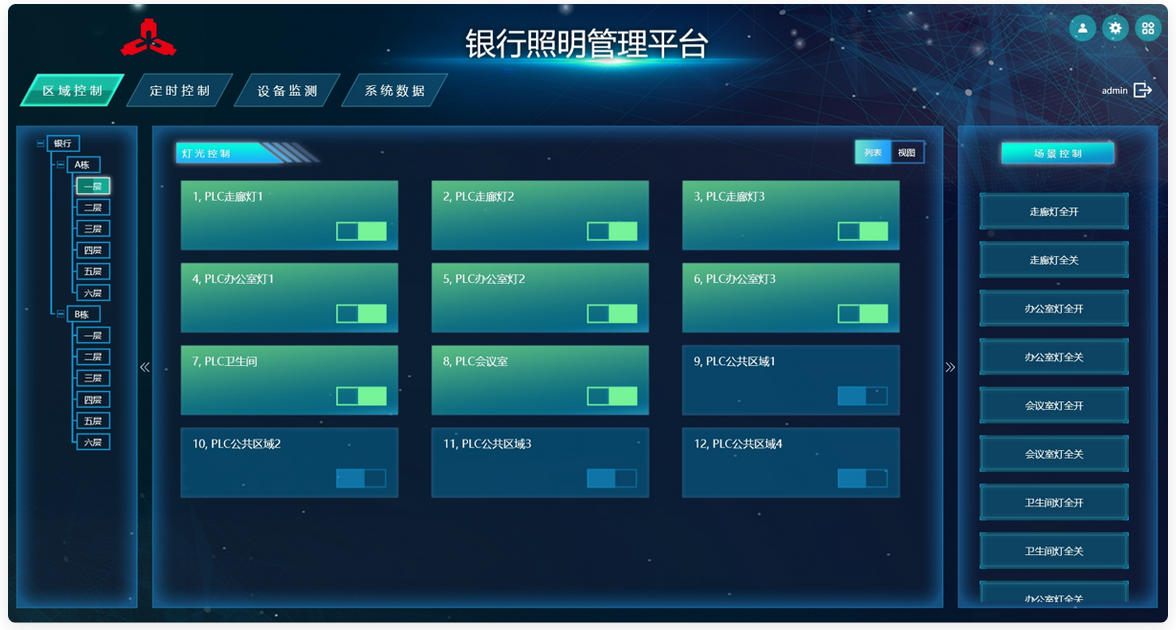

2、系统软件-单路、场景远程控制

各个区域的灯光回路进行单路开关、调光控制，并且可以对每个区域的灯光进行场景化控制。

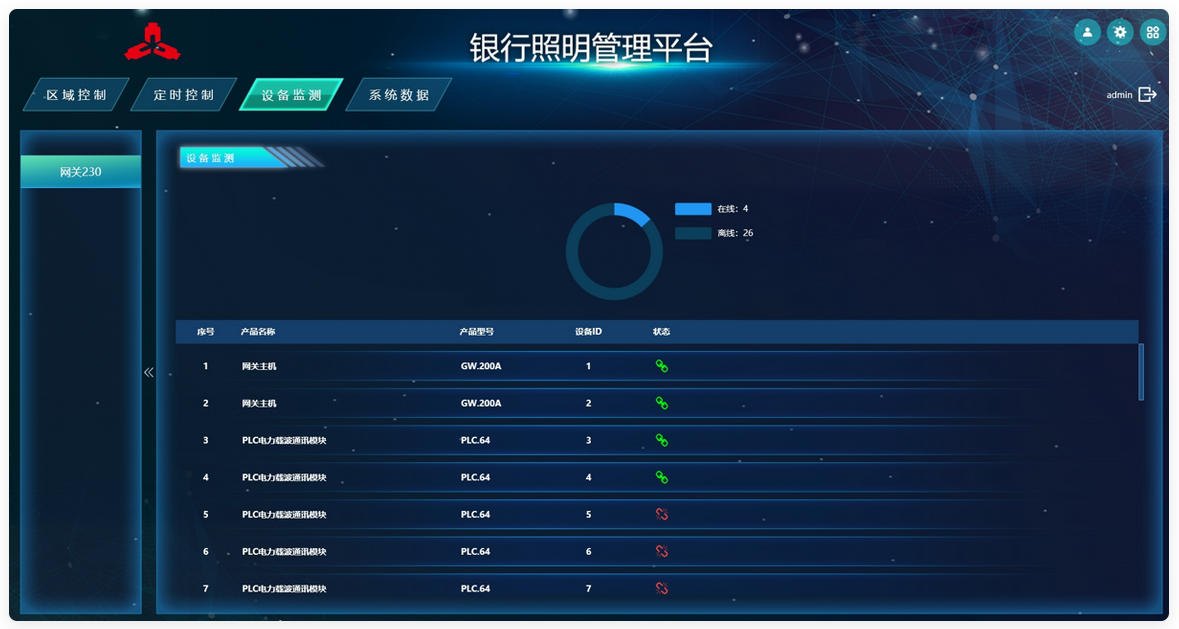

3、系统软件-设备监测

设备故障检测，可直观地观察照明系统的设备运行状态，实时在线离线检测。当设备故障离线，系统会有报警。

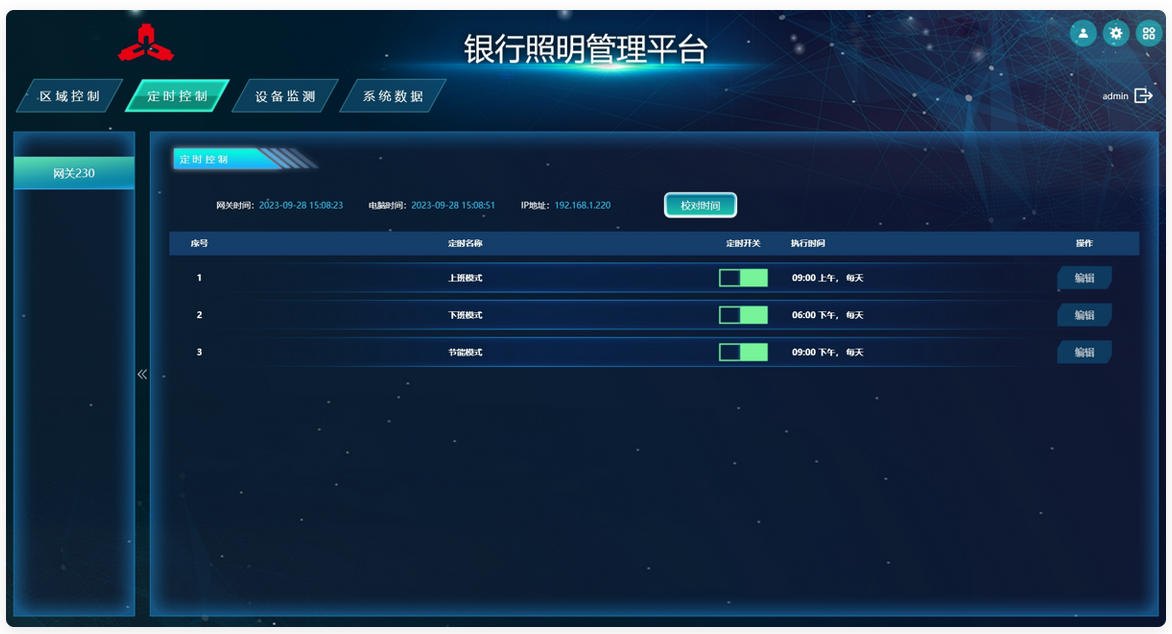

4、系统软件-定时控制

定时场景可以自定义，并可根据实际需求，调整定时场景触发的定时策略。

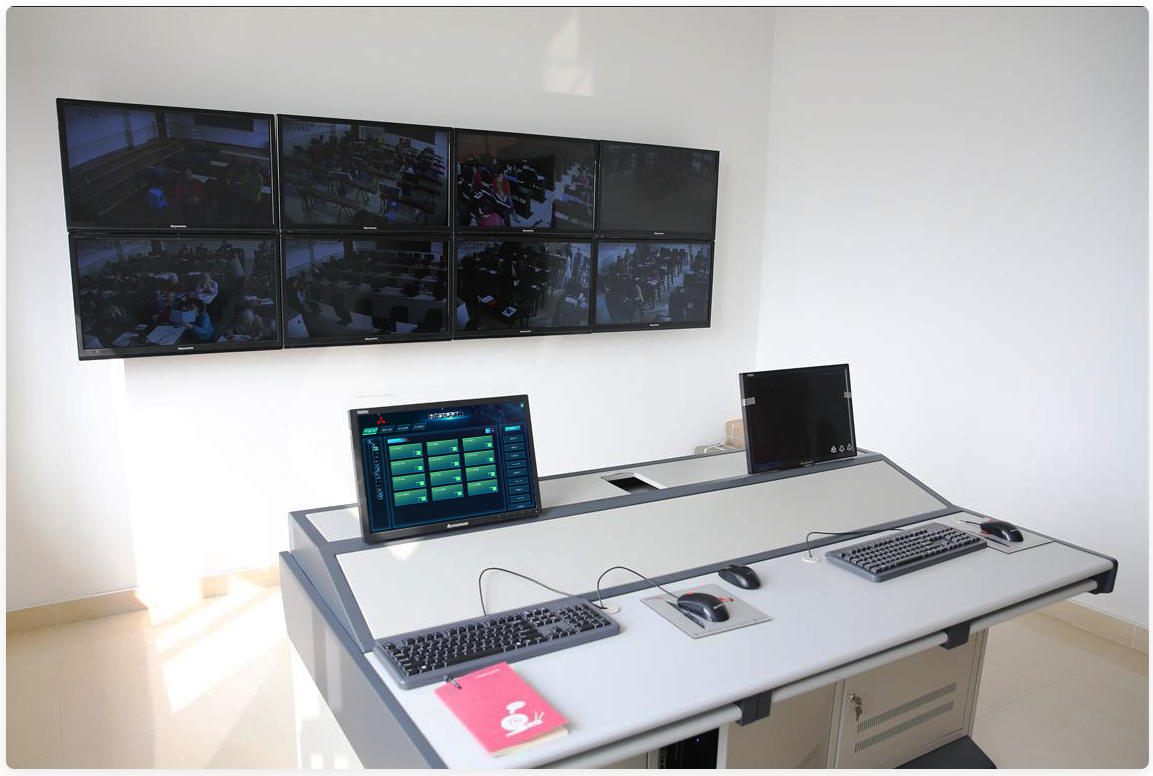

5、控制室电脑位置

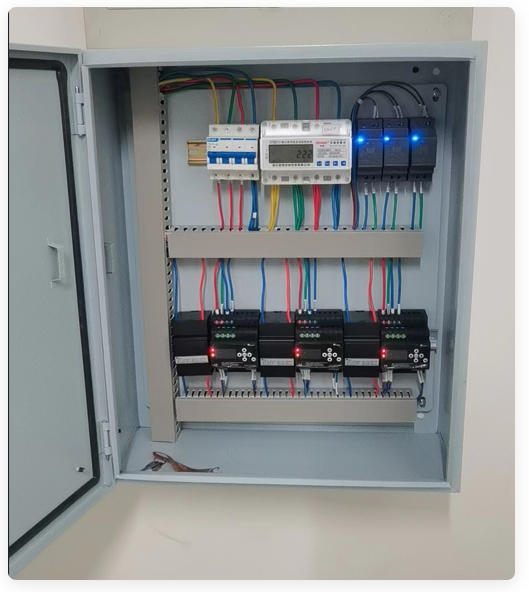

楼层电箱安装实拍

人划线
